工程测量案例分析课件VIP免费

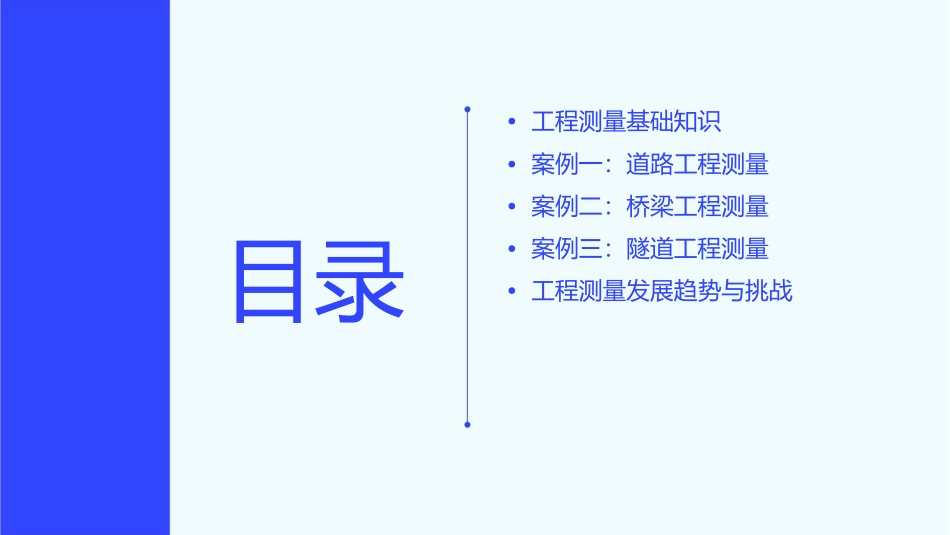

•工程测量基础知识•案例一：道路工程测量•案例二：桥梁工程测量•案例三：隧道工程测量•工程测量发展趋势与挑战目录工程测量基础知识工程测量的定义与任务定义工程测量是指在整个工程建设过程中所进行的各种地形和测绘工作。任务为各项工程建设提供基础地理信息，并制定规划、设计、施工、管理及科学研究所需的基础资料。工程测量的分类与内容分类按建设过程分，工程测量可分为规划设计测量、施工放样测量和竣工测量；按工程对象分，工程测量可分为建筑工程测量、水利工程测量、道路工程测量、桥梁工程测量、地下工程测量等。内容工程测量涵盖了地形图测绘、施工放样、变形监测、竣工测量等内容。工程测量的基本原则与方法基本原则遵循“从整体到局部，先控制后碎部”的原则，即先建立控制网，再根据控制网进行细部测量。方法工程测量中常用的方法包括水准测量、角度测量、距离测量、GPS测量等。其中，水准测量是测定地面点高程的基本方法；角度测量是确定地面点平面位置的基本方法；距离测量是确定地面点之间水平距离的基本方法；GPS测量则是利用卫星定位技术确定地面点的空间位置。案例一：道路工程测量项目背景与目标背景某城市为改善交通状况，计划修建一条新的道路。为确保工程的顺利进行，需要进行精确的工程测量。目标确定道路的准确位置和形状，为施工提供详细的地形数据。测量方案与实施010203测量方案1.GPS测量2.水准测量采用GPS测量、水准测量和三角测量相结合的方法。确定道路的起点和终点，以及沿线的关键点。获取准确的高程数据，了解地形起伏。测量方案与实施•三角测量：确定关键点的空间位置，生成三维坐标。测量方案与实施01020304实施步骤1.准备工作：收集相关资料，制定测量计划。3.内业工作：整理、计算数据，生成地形图。2.外业工作：进行GPS、水准和三角测量，记录数据。数据处理与结果分析数据处理使用专业软件对测量数据进行处理，生成地形图。结果分析根据地形图，分析道路工程的可行性，确定施工方案。经验教训与改进建议经验教训：在测量过程中，需要注意以下几点2.加强数据整理和分析，确保数据的准确性。1.保证测量设备的准确性，定期校准。经验教训与改进建议•注意安全，特别是在进行高空测量时。经验教训与改进建议改进建议1.采用更先进的测量设备和技术，提高测量效率和准确性。2.加强团队培训，提高人员素质和技能水平。3.优化测量流程，减少不必要的环节，提高工作效率。案例二：桥梁工程测量项目背景与目标背景某大型桥梁建设项目，要求在复杂的地形条件下，进行精确的工程测量，以确保桥梁的建设符合规范和设计要求。目标确定桥梁的精确位置、角度和高度，确保其建设过程中与周围环境协调，同时保证施工安全。测量方案与实施方案设计1.使用全球定位系统（GPS）进行初步的地形测量，获取桥梁的精确位置和高度信息。2.采用水准仪测量方法，确定桥梁的标高，并使用全站仪进行角度测量。测量方案与实施•对测量数据进行处理和分析，生成详细的测量报告。测量方案与实施实施步骤1.组建专业的测量团队，进行设备准备和人员分工。2.在安全条件下，进行野外实地测量。测量方案与实施013.对采集的数据进行初步处理，并进行精度校准。024.根据规范要求，生成详细的测量报告和图表。数据处理与结果分析数据处理1.使用专业软件对GPS数据进行处理，提取桥梁的精确坐标和高程信息。01022.对水准仪和全站仪的测量数据进行校准和精度分析。结果分析03041.根据处理后的数据，分析桥梁位置、角度和高度是否满足设计要求。2.对不符合规范的数据进行修正，并提出0506修正方案。经验教训与改进建议经验教训改进建议1.在复杂地形条件下进行测量时，需要充分考虑地形因1.在数据处理阶段，应进一步加强数据的精度分析和校素的影响，如地形起伏、障碍物等。准，确保数据的准确性。2.应尽可能使用先进的测量设备和技术，以提高测量精2.在未来的类似项目中，可以考虑采用更先进的测量技术，如激光雷达、无人机测量等，以提高测量效率和精度。度和效率。案例三：隧道工程测量项目背景与目标背景某山区铁路建设中的隧道工程，由于地形复杂、施工难度大，需要精确的测...
