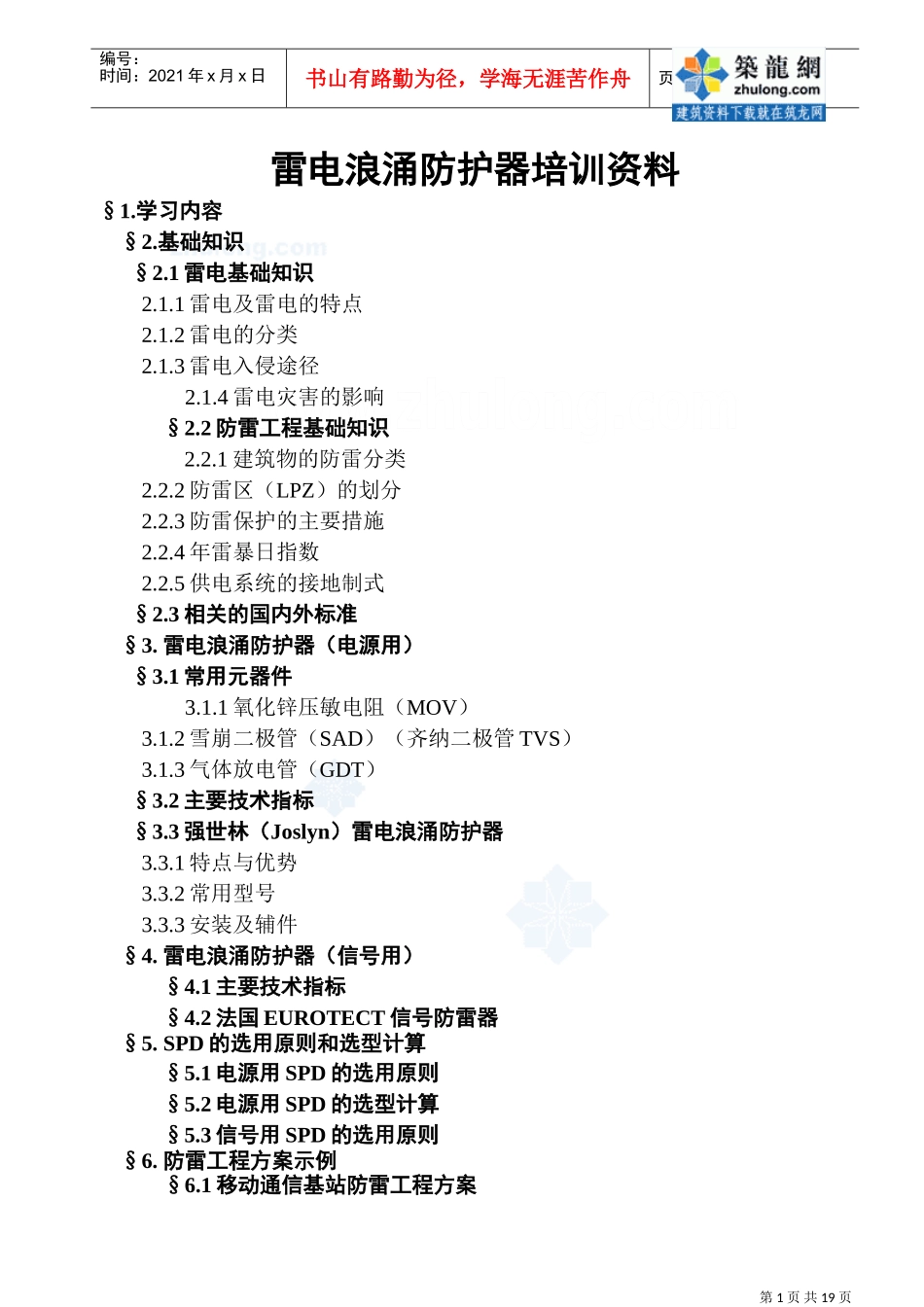

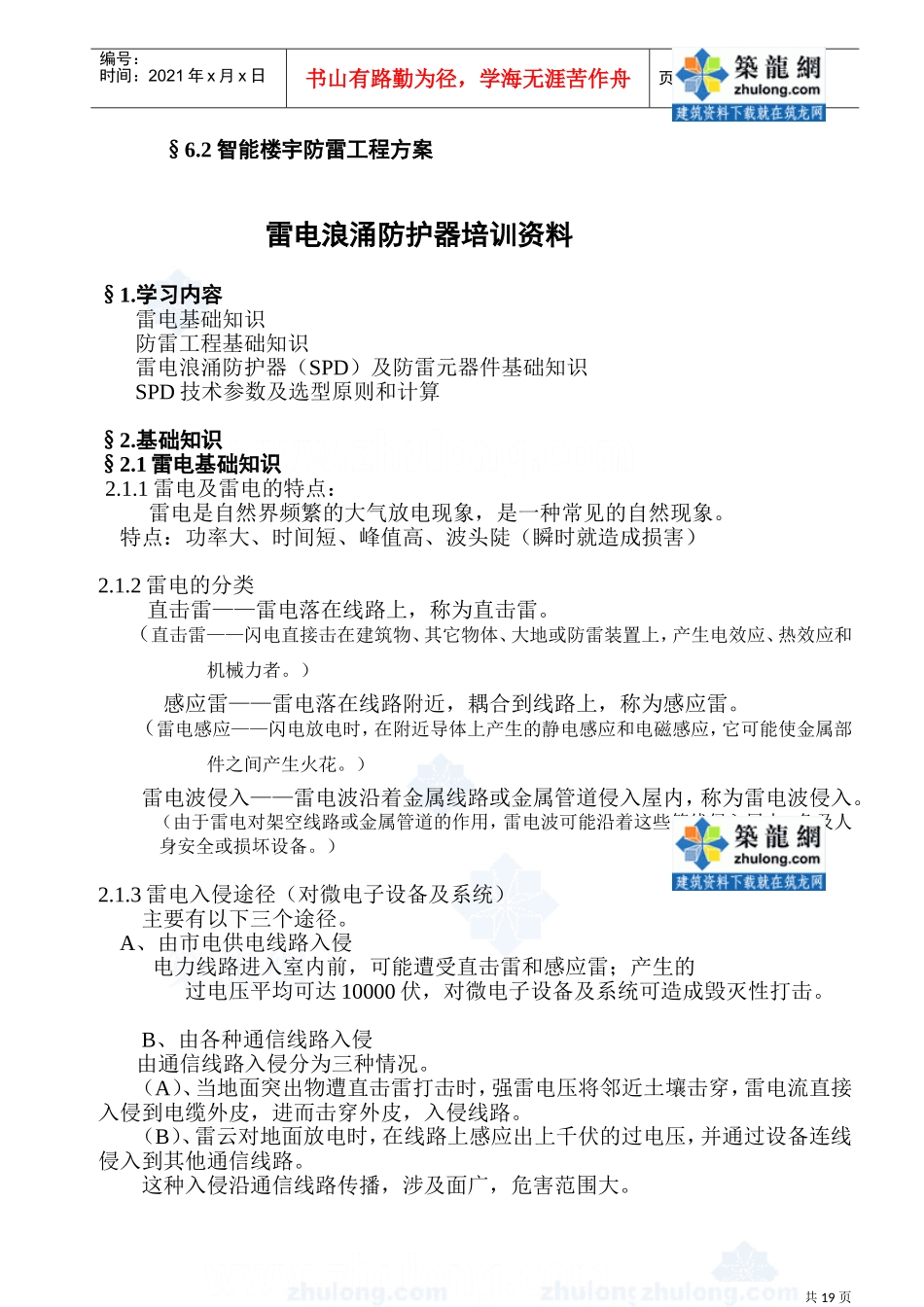

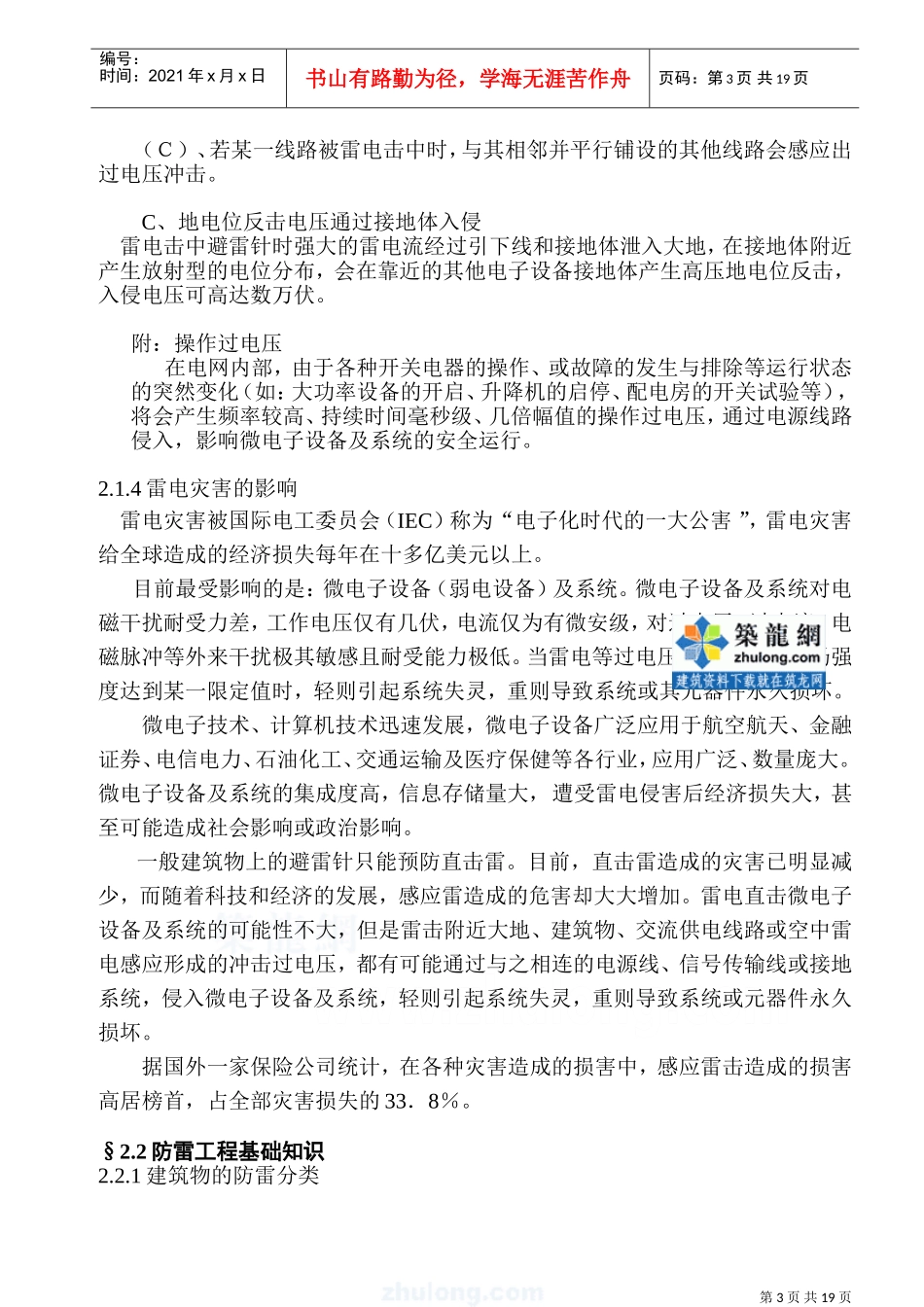

第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共19页雷电浪涌防护器培训资料§1.学习内容§2.基础知识§2.1雷电基础知识2.1.1雷电及雷电的特点2.1.2雷电的分类2.1.3雷电入侵途径2.1.4雷电灾害的影响§2.2防雷工程基础知识2.2.1建筑物的防雷分类2.2.2防雷区（LPZ）的划分2.2.3防雷保护的主要措施2.2.4年雷暴日指数2.2.5供电系统的接地制式§2.3相关的国内外标准§3.雷电浪涌防护器（电源用）§3.1常用元器件3.1.1氧化锌压敏电阻（MOV）3.1.2雪崩二极管（SAD）（齐纳二极管TVS）3.1.3气体放电管（GDT）§3.2主要技术指标§3.3强世林（Joslyn）雷电浪涌防护器3.3.1特点与优势3.3.2常用型号3.3.3安装及辅件§4.雷电浪涌防护器（信号用）§4.1主要技术指标§4.2法国EUROTECT信号防雷器§5.SPD的选用原则和选型计算§5.1电源用SPD的选用原则§5.2电源用SPD的选型计算§5.3信号用SPD的选用原则§6.防雷工程方案示例§6.1移动通信基站防雷工程方案第2页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共19页§6.2智能楼宇防雷工程方案雷电浪涌防护器培训资料§1.学习内容雷电基础知识防雷工程基础知识雷电浪涌防护器（SPD）及防雷元器件基础知识SPD技术参数及选型原则和计算§2.基础知识§2.1雷电基础知识2.1.1雷电及雷电的特点：雷电是自然界频繁的大气放电现象，是一种常见的自然现象。特点：功率大、时间短、峰值高、波头陡（瞬时就造成损害）2.1.2雷电的分类直击雷——雷电落在线路上，称为直击雷。（直击雷——闪电直接击在建筑物、其它物体、大地或防雷装置上，产生电效应、热效应和机械力者。）感应雷——雷电落在线路附近，耦合到线路上，称为感应雷。（雷电感应——闪电放电时，在附近导体上产生的静电感应和电磁感应，它可能使金属部件之间产生火花。）雷电波侵入——雷电波沿着金属线路或金属管道侵入屋内，称为雷电波侵入。（由于雷电对架空线路或金属管道的作用，雷电波可能沿着这些管线侵入屋内，危及人身安全或损坏设备。）2.1.3雷电入侵途径（对微电子设备及系统）主要有以下三个途径。A、由市电供电线路入侵电力线路进入室内前，可能遭受直击雷和感应雷；产生的过电压平均可达10000伏，对微电子设备及系统可造成毁灭性打击。B、由各种通信线路入侵由通信线路入侵分为三种情况。（A）、当地面突出物遭直击雷打击时，强雷电压将邻近土壤击穿，雷电流直接入侵到电缆外皮，进而击穿外皮，入侵线路。（B）、雷云对地面放电时，在线路上感应出上千伏的过电压，并通过设备连线侵入到其他通信线路。这种入侵沿通信线路传播，涉及面广，危害范围大。第3页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共19页（Ｃ）、若某一线路被雷电击中时，与其相邻并平行铺设的其他线路会感应出过电压冲击。C、地电位反击电压通过接地体入侵雷电击中避雷针时强大的雷电流经过引下线和接地体泄入大地，在接地体附近产生放射型的电位分布，会在靠近的其他电子设备接地体产生高压地电位反击，入侵电压可高达数万伏。附：操作过电压在电网内部，由于各种开关电器的操作、或故障的发生与排除等运行状态的突然变化（如：大功率设备的开启、升降机的启停、配电房的开关试验等），将会产生频率较高、持续时间毫秒级、几倍幅值的操作过电压，通过电源线路侵入，影响微电子设备及系统的安全运行。2.1.4雷电灾害的影响雷电灾害被国际电工委员会（IEC）称为“电子化时代的一大公害”，雷电灾害给全球造成的经济损失每年在十多亿美元以上。目前最受影响的是：微电子设备（弱电设备）及系统。微电子设备及系统对电磁干扰耐受力差，工作电压仅有几伏，电流仅为有微安级，对过电压、过电流、电磁脉冲等外来干扰极其敏感且耐受能力极低。当雷电等过电压和伴随的电磁场强度达到某一限定值时，轻则引起系统失灵，重则导致系统或其元器件永久损坏。微电子技术、计算机技术迅速发展，微电子设备广泛应用于航空航天、金融证券、电信电力、石油化工、交通运输及医疗保健等各行业，应用广泛、数量庞大。微电子设备及系统的集成...
