故障模式效应及危害性分析FMECA课件VIP免费

故障模式效应及危害性分析FMECA课件_第1页
1/27
故障模式效应及危害性分析FMECA课件_第2页
2/27
故障模式效应及危害性分析FMECA课件_第3页
3/27

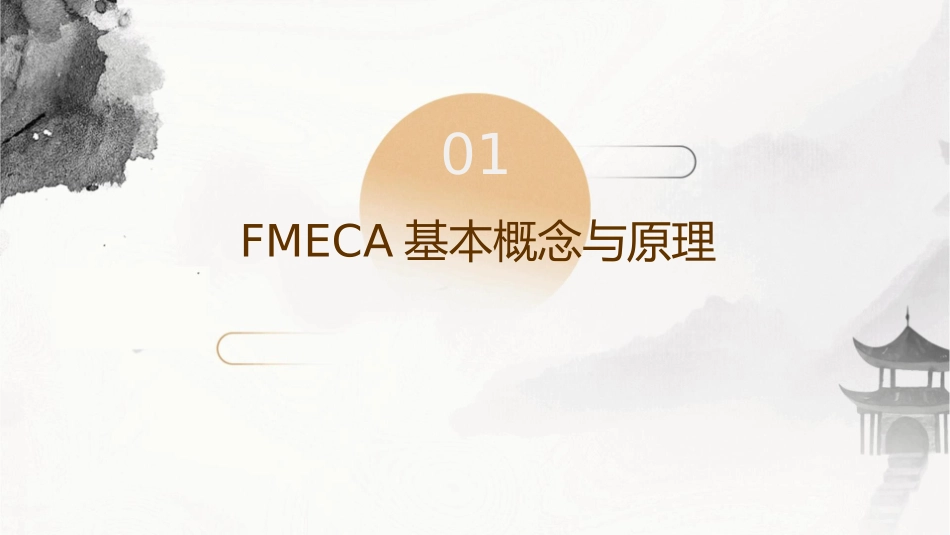

故障模式效应及危害性分析(FMECA)课件•FMECA基本概念与原理•FMECA方法与流程•FMECA在产品设计阶段应用•FMECA在生产过程监控中作用•FMECA在维修保障体系中价值•总结回顾与展望未来发展趋势01FMECA基本概念与原理故障模式定义及分类故障模式定义产品不能完成规定功能或规定的性能参数值超出允许范围的一种状态,如断裂、堵塞、泄漏、短路等。故障模式分类根据故障性质可分为功能性故障和潜在性故障;根据故障影响程度可分为致命性故障、严重性故障和一般性故障。效应与危害性分析意义效应分析研究故障模式对局部或系统的影响,包括直接效应和间接效应,如性能下降、安全性降低等。危害性分析评估故障模式对人员、环境、任务成功及产品本身的影响程度,确定其危害等级,为制定改进措施提供依据。FMECA发展历程及应用领域发展历程应用领域FMECA起源于美国军方,后广泛应用于航空航天、核工业等领域。随着技术的FMECA已广泛应用于各种复杂系统和产品,如飞机、火箭、卫星、汽车、电子设备等。通过FMECA分析,可识别产品薄弱环节,提出改进措施,提高产品可靠性和安全性。VS发展,FMECA不断完善,形成了多种分析方法和技术手段。02FMECA方法与流程故障模式识别与梳理故障模式识别故障模式梳理通过历史数据、经验知识等途径,识别产品或系统中可能出现的故障模式。对识别出的故障模式进行梳理,分类整理,形成故障模式清单。效应评估与等级划分效应评估等级划分针对每种故障模式,评估其对产品或系统的根据效应评估结果,将故障模式划分为不同等级,如严重、一般、轻微等,为后续危害性矩阵构建提供依据。影响程度,包括功能、性能、安全等方面。危害性矩阵构建及应用要点一要点二危害性矩阵构建危害性矩阵应用将故障模式等级与发生概率相结合,构建危害性矩阵,明基于危害性矩阵,对产品或系统进行风险排序,优先处理危害程度高的故障模式,制定针对性的改进措施。确各种故障模式的危害程度。03FMECA在产品设计阶段应用设计阶段FMECA实施步骤收集故障信息分析故障原因通过历史数据、类似产品经验针对每种故障模式,深入分析其产生原因及影响。等途径,收集相关故障信息。建立分析团队识别故障模式制定改进措施根据故障原因分析结果,制定相应的改进措施,降低故障风险。组建具备产品设计、工艺、质量控制等方面专业知识的分析团队。根据收集的信息,识别产品可能出现的故障模式。关键零部件风险评估策略确定关键零部件01根据产品功能、结构特点等因素,确定关键零部件清单。评估风险等级0203综合考虑零部件失效概率、失效后果等因素,评估风险等级。制定风险控制措施针对不同风险等级的零部件,制定相应的风险控制措施,如加强检验、采用冗余设计等。优化设计方案提高可靠性010203优化设计方案提高可靠性指标验证优化效果根据FMECA分析结果,对产品设计方案进行优化,降低故障风险。通过改进设计、选用高质量零部件等措施,提高产品可靠性指标。通过试验、仿真等手段,验证优化后的设计方案在提高可靠性方面的效果。04FMECA在生产过程监控中作用生产过程潜在故障识别设备故障识别设备潜在故障,如机械部件磨损、电气元件老化等。工艺偏差分析生产过程中可能出现的工艺偏差,如温度、压力、流量等参数异常。人为错误预测生产过程中可能出现的人为错误,如操作失误、违规操作等。实时数据监测与预警机制建立数据采集与传输通过传感器、PLC等设备实时采集生产过程中的各类数据,并确保数据传输的准确性和实时性。数据处理与分析运用统计分析方法对实时数据进行处理和分析,以发现异常数据和潜在故障。预警阈值设定根据历史数据和经验设定预警阈值,当实时监测数据超过阈值时触发预警。预防措施制定和执行情况跟踪预防措施制定针对识别出的潜在故障和异常数据,制定相应的预防措施,如设备维护计划、操作规范等。010203预防措施执行执行情况跟踪确保预防措施得到有效执行,如定期对设备进行维护保养、对操作人员进行培训等。通过定期检查、记录等方式跟踪预防措施的执行情况,以确保其持续有效。05FMECA在维修保障体系中价值维修策略制定依据提供维修任务确定根据故障模式及其影响,明...
