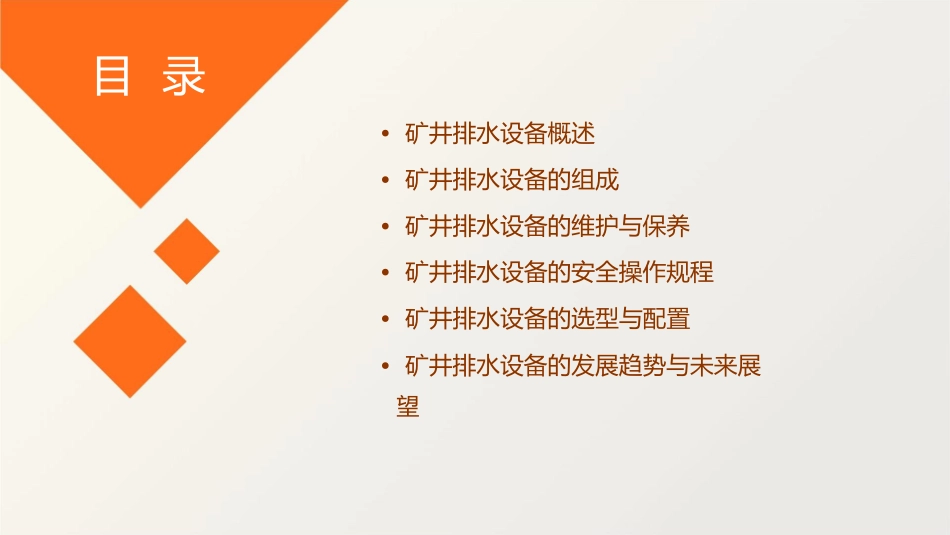

矿井排水设备教学课件目录•矿井排水设备概述•矿井排水设备的组成•矿井排水设备的维护与保养•矿井排水设备的安全操作规程•矿井排水设备的选型与配置•矿井排水设备的发展趋势与未来展望矿井排水设备概述01矿井排水设备的重要性保障矿工安全01矿井排水设备能够及时排出地下水，降低矿井内部的水位，为矿工提供一个安全的工作环境。提高采矿效率02排水设备能够快速排除矿井内的积水，方便采矿机械的移动和作业，提高采矿效率。保护矿产资源03及时排出矿井内的积水，可以避免矿产资源受到水害影响，保护矿产资源的可持续利用。矿井排水设备的分类010203电动排水设备液压排水设备气动排水设备利用电动机驱动水泵，通过排水管道将地下水排出。利用液压系统驱动水泵，通过排水管道将地下水排出。利用压缩空气驱动水泵，通过排水管道将地下水排出。矿井排水设备的工作原理电动机驱动水泵液压系统驱动水泵压缩空气驱动水泵电动机带动水泵旋转，将地下水吸入水泵内，通过排水管道排出矿井。液压系统将油液输入水泵，驱动水泵旋转，将地下水吸入水泵内，通过排水管道排出矿井。压缩空气进入水泵，驱动水泵旋转，将地下水吸入水泵内，通过排水管道排出矿井。矿井排水设备的组成02泵体作用类型材质泵体是矿井排水设备的核心部分，负责将井下的水抽出。根据工作原理，泵体可分为叶片式、容积式和喷射式等类型。泵体通常由铸铁、铸钢、不锈钢等耐腐蚀、耐磨损的材料制成。电机作用防护等级电机为矿井排水设备提供动力，带动泵体工作。电机应具备较高的防护等级，以适应矿井下的潮湿、粉尘等恶劣环境。类型电机分为直流电机和交流电机，根据矿井排水设备的需要选择合适的类型。管路系统材质管路系统通常由钢管、铸铁管、作用PVC管等耐压、耐腐蚀的材料组成。管路系统负责将泵抽出的水送至地面或其他指定位置。布置方式管路系统应根据矿井的实际情况，采用明装或暗装方式进行布置。控制系统作用控制系统用于控制矿井排水设备的启动、停止和运行状态监测。组成控制系统包括控制柜、控制元件和传感器等部分，实现对设备的自动化控制。功能控制系统应具备远程控制、自动控制、故障诊断等功能，提高设备的运行效率和安全性。其他辅助部件作用其他辅助部件包括阀门、过滤器、压力表等，用于保证矿井排水设备的正常运行。选择辅助部件的选择应根据实际需求进行，确保其性能和质量符合要求。维护定期对辅助部件进行检查和维护，确保其正常工作，延长设备的使用寿命。矿井排水设备的维护与保养03日常维护保养每日检查010203检查设备外观是否完好，各部件有无异常，确保设备正常运行。清洁保养定期对设备进行清洁，保持设备整洁，防止污垢和杂物对设备造成损害。润滑工作按照设备要求定期进行润滑，保证设备正常运转，延长设备使用寿命。定期检查与维修定期检查按照设备维护计划，定期对设备进行全面检查，确保设备性能稳定。维修保养根据检查结果，对需要维修的部件进行更换或修复，保证设备性能。预防性维护通过预防性维护，提前发现并解决潜在问题，防止设备故障发生。常见故障排除与处理故障诊断准确判断故障原因，为后续维修工作提供依据。紧急处理在故障发生时，采取紧急措施防止事故扩大，保障人员安全。修复故障根据故障诊断结果，对故障部位进行修复或更换，恢复设备正常功能。矿井排水设备的安全操作规程04开机前的准备工作确保电源连接正常检查管路连接AB在开机前，应检查矿井排水设备的电源是否连检查水泵进出口管路是否连接牢固，防止接正常，确保电源开关处于关闭状态。因管路松动或脱落造成设备损坏或人员伤亡。检查泵体检查安全防护装置CD检查泵体是否有损坏或异常，如发现异常应及时处理或更换。检查设备的防护罩、安全阀等安全装置是否完好、有效，确保设备在运行过程中不会发生意外。运行中的注意事项监视运行参数注意异常声音和振动在设备运行过程中，应密切监视设备的运行参数，如电流、电压、水位、流量等，确保设备在正常范围内运行。如发现设备出现异常声音或振动，应及时停机检查，排除故障后再重新启动。防止超载运行注意安全防护避免设备长时间超载运行，以免造成设备损坏或...
