连续冲压中跳废料的防止措施课件VIP专享VIP免费

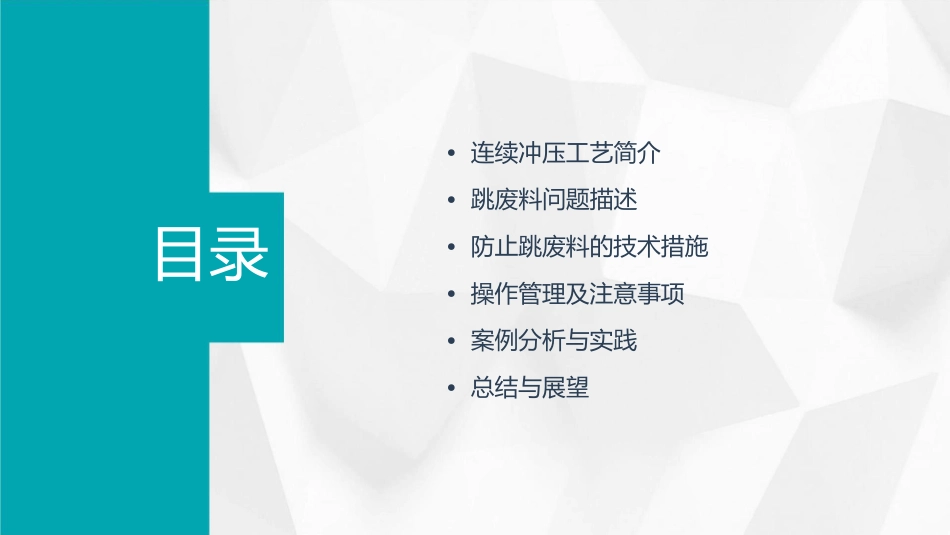

•连续冲压工艺简介•跳废料问题描述•防止跳废料的技术措施•操作管理及注意事项•案例分析与实践•总结与展望目录连续冲压工艺简介连续冲压工艺定义•定义描述：连续冲压工艺是一种金属加工方法，通过在冲床上使用连续模具对金属板材进行连续的冲裁、弯曲、拉伸等成形操作，从而生产出具有特定形状和功能的零部件。连续冲压工艺的优点高效性01连续冲压工艺采用自动化生产线，能够实现高效、连续的生产，提高生产效率。精度高02通过精确的模具设计和加工，连续冲压工艺能够生产出精度高的零部件。材料利用率高03相比其他加工方法，连续冲压工艺能够更好地利用原材料，减少废料产生。连续冲压工艺的应用范围汽车行业01连续冲压工艺广泛应用于汽车车身、车门、发动机罩等零部件的生产。家用电器02连续冲压工艺可用于生产洗衣机、冰箱等家用电器的金属外壳。电子产品03手机、电脑等电子产品的金属外壳和内部构件也可采用连续冲压工艺进行生产。跳废料问题描述跳废料现象定义定义描述跳废料是指在连续冲压过程中，废料未能正常掉入废料收集装置，而是卡在模具间，导致生产中断的现象。物理表现废料在连续冲压过程中，突然偏离正常掉落轨迹，卡在模具间或者随着模具的运动而跳动。跳废料带来的问题010203生产效率下降设备损坏产品质量问题跳废料会导致生产线的中断，操作人员需要停机清理，严重影响生产效率。卡住的废料可能对模具、冲压机等设备造成损坏，增加维修成本。由于废料的跳动，可能导致产品表面压痕、刮伤等质量问题，降低产品合格率。跳废料产生的原因分析冲压参数设置不当废料设计不合理废料的形状、尺寸设计不当，容易导致在连续冲压过程中卡料。冲压速度、力度等参数设置不合理，可能使废料在掉落过程中发生跳动。操作不规范设备磨损或故障模具、冲压机等设备磨损严重或存在故障，可能导致废料无法正常掉落。操作人员未按要求进行操作，如未及时清理废料、未按规定调整冲压参数等，也可能导致跳废料现象的发生。防止跳废料的技术措施优化冲压工艺参数冲压速度控制适当降低冲压速度，减少废料在模具内的跳动。通过合理调整冲压机的速度和冲压行程，确保废料能够顺利从模具中排出。冲压力调整根据产品的形状和厚度，合理调整冲压力，避免过大的冲压力导致废料跳动。通过精确计算和试验验证，确定最佳的冲压力参数，以确保废料稳定流动。改进模具设计废料导向结构在模具设计中增加废料导向结构，引导废料沿着预定的路径流动，减少跳动现象。可以采用斜导柱、导向槽等结构，确保废料顺利排出。模具表面处理对模具表面进行特殊处理，降低废料与模具之间的摩擦系数，减少废料在模具内的粘附和跳动倾向。常用的处理方法包括喷涂润滑剂、电镀硬铬等。采用专用冲压油和润滑剂选用合适冲压油根据冲压工艺和产品要求，选用具有良好润滑性能和分离性能的专用冲压油。冲压油能够有效降低废料与模具之间的摩擦，减少跳动现象。定时喷涂润滑剂在连续冲压过程中，定时喷涂润滑剂于模具表面，保持模具的良好润滑状态，减少废料的粘附和跳动。喷涂润滑剂的时间和频率需要根据实际情况进行调整，以确保最佳效果。操作管理及注意事项操作人员技能培训01熟练掌握操作技能操作人员应经过系统培训，熟练掌握连续冲压设备的操作技能，确保准确、稳定地操作设备。02了解跳废料原因和解决方法操作人员应充分了解跳废料产生的原因，并学习相应的解决方法，以便在实际操作中迅速应对问题。冲压设备定期维护设备检查定期对冲压设备进行检查，确保设备各部件完好，发现潜在问题及时解决，避免设备故障导致跳废料。更换磨损部件及时更换磨损严重的部件，保证设备运行在最佳状态，降低跳废料的风险。生产现场环境管理维持环境清洁保持生产现场整洁，避免废料、杂物堆积，减少因环境因素导致的跳废料问题。温湿度控制严格控制生产现场的温湿度，确保其在适宜范围内，以降低材料变形、设备故障等风险，从而减少跳废料现象。案例分析与实践案例一：连续冲压跳废料问题的分析与解决问题描述原因分析解决方案实施效果在连续冲压生产过程中，跳废料问题频繁发生，导致生产效率下降，成本增加。冲模设计不合理、...
