湿法烟气脱硫技术系统培训讲稿VIP专享VIP免费

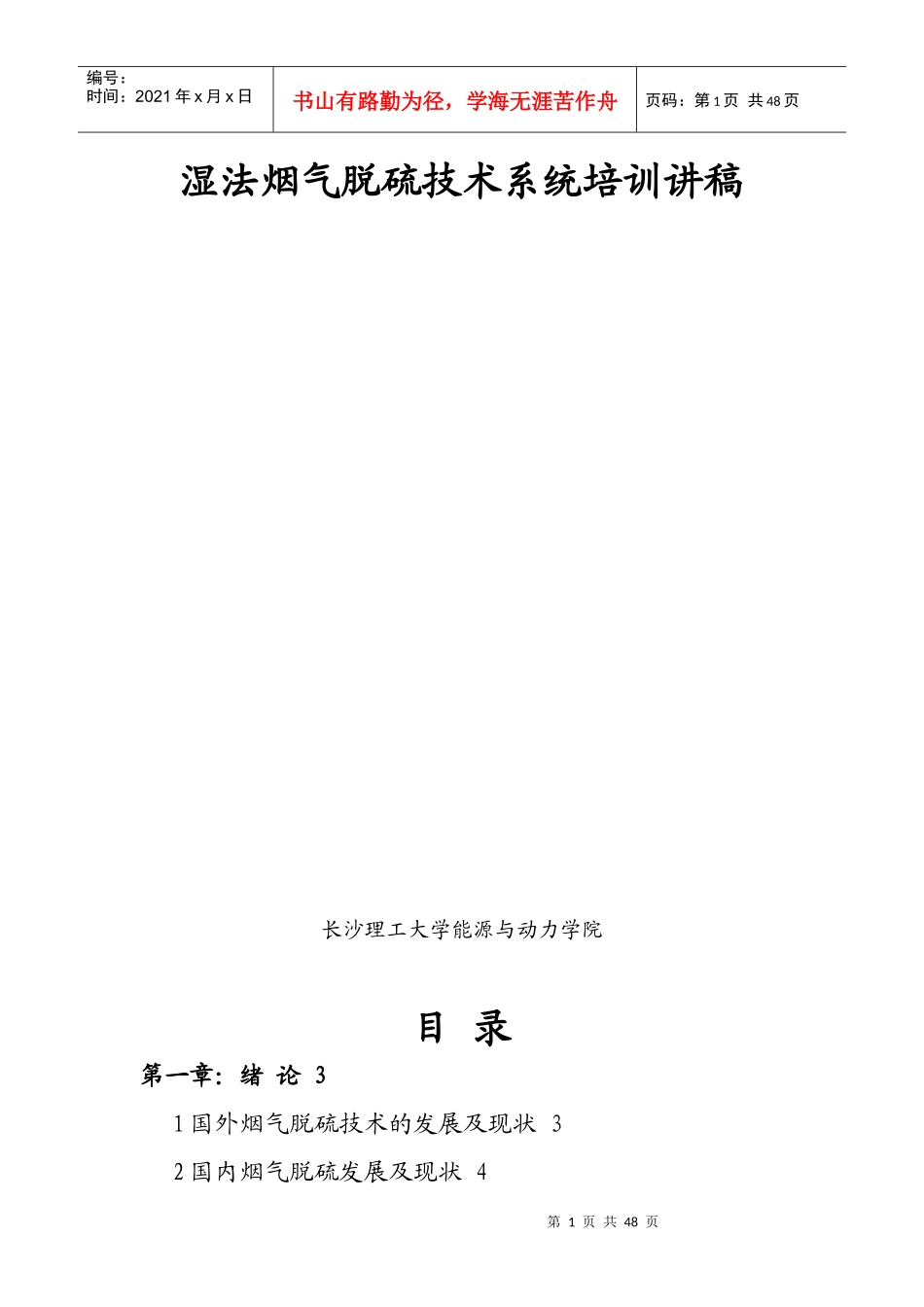

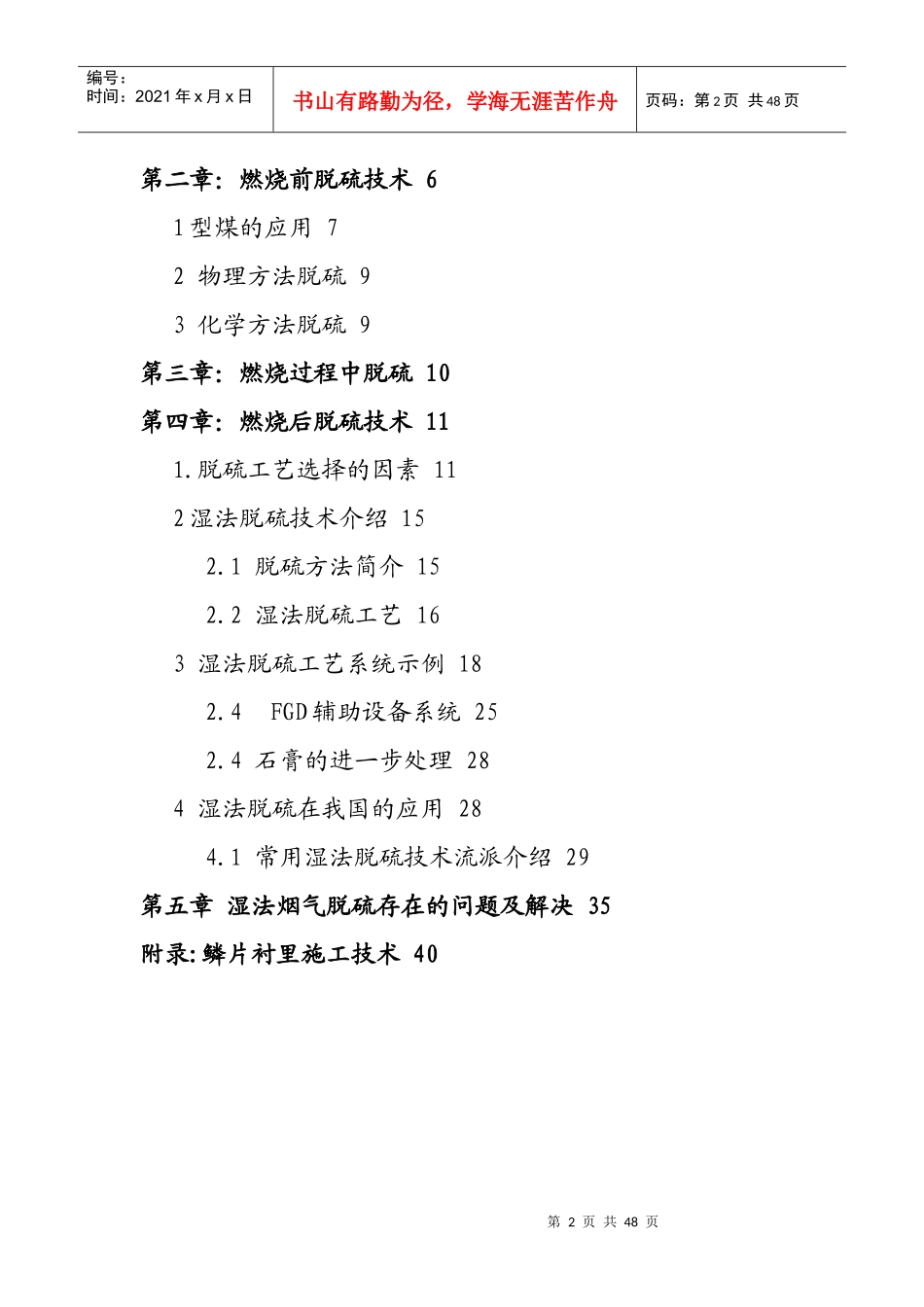

第1页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共48页湿法烟气脱硫技术系统培训讲稿长沙理工大学能源与动力学院目录第一章：绪论31国外烟气脱硫技术的发展及现状32国内烟气脱硫发展及现状4第2页共48页第1页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共48页第二章：燃烧前脱硫技术61型煤的应用72物理方法脱硫93化学方法脱硫9第三章：燃烧过程中脱硫10第四章：燃烧后脱硫技术111.脱硫工艺选择的因素112湿法脱硫技术介绍152.1脱硫方法简介152.2湿法脱硫工艺163湿法脱硫工艺系统示例182.4FGD辅助设备系统252.4石膏的进一步处理284湿法脱硫在我国的应用284.1常用湿法脱硫技术流派介绍29第五章湿法烟气脱硫存在的问题及解决35附录:鳞片衬里施工技术40第3页共48页第2页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共48页第一章：绪论1国外烟气脱硫技术的发展及现状日本是世界上最早大规模应用FGD装置的国家。应用的技术以湿式石灰/石灰石——石膏法为主，占75%以上。由于日本资源匮乏，因此大多采用回收流程。日本国内所用石膏基本来自烟气脱硫的回收产物。FGD装置的应用在日本已有近30年的历史。60年代末开始大规模应用FGD装置，使其SO2污染在70年代中后期基本得到了控制。80年代以来，日本加强了对外出口，对美国、德国及发展中国家大量出口技术及设备，仅向中国就出口或援助近十套FGD装置，占中国进口脱硫装置的70%左右。日本的SO2排放已基本得到控制，所以开始烟气脱硝技术的研究，对同时脱硫脱硝的技术尤为关注。如被誉为新一代FGD技术的EBA法和PPCP法，最早均由日本专家提出，并进行大规模研究，目前正在进行工业性试验，有待商业化应用。美国的FGD技术研究较日本略迟，自上世纪70年代初开始，特别是1978年重新修改了环境法规，否决了高烟囱排放，使FGD技术发展迅速并有了长足的进展。1973～1990年耗煤量由3.5亿t增加第4页共48页第3页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共48页到7.3亿t，增长107%，而SO2的排放量却由2890万t减少到2120万t，降低了27%。目前其FGD总装机容量达0.7～1.0亿kW，超过日本成为世界第一。美国采用的工艺80%是湿式石灰/石灰石——石膏法，以抛弃流程为主。新建电厂已基本安装FGD装置，而早期建造的1100个燃煤电厂，大多尚无脱硫设备。为此，美国EPA正着手开发廉价、易运行、效率适中，占地较小的适合现有电厂改造的脱硫技术。如LIMB多级喷射燃烧法，ADVACATE烟道喷射法，都取得了可喜的成果。此外，美国DOE与日本联手，对等离子体法也进行了工业性试验研究。欧洲的FGD技术以德国发展最为迅速，其装置总装机容量为0.36～0.46亿kW，居世界第三位。德国20世纪70年代后期，“黑森”大面积受害，使其不得不开展SO2的防治工作。在不到20年的发展过程中，FGD技术迅速实用化。在引进日、美先进技术的同时，立足于本国技术的开发，于70年代末开始在电站锅炉上安装FGD装置。1983年颁布环境法规后，促进了FGD装置大规模应用，在1983年至1989年7年间，其SO2排放量降低6.8倍。德国主要采用的工艺也是湿式石灰/石灰石——石膏法，占90%以上。回收流程是抛弃流程2.6倍，75%的工业用石膏来自脱硫系统。此外，北欧各国如丹麦、芬兰等国，对FGD技术也开展了大规模的研究，开发出许多先进工艺。如丹麦的SDA法、芬兰的LIFAC法等，不仅在本国有许多工业装置运行，在境外也有技术出口。英第5页共48页第4页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共48页国主张燃用低硫燃料及高烟囱稀释排方法，而法国以核电为主，因此两国对FGD技术的研究和应用都不多。2国内烟气脱硫发展及现状上世纪中国的脱硫装置和技术主要依靠进口，自主开发和研制的大多处于实验室阶段，极少能工业化更谈不上产业化，自从上世纪末和本世纪初近10年，国家对环保的重视，提出脱硫技术国产化的道路，国内烟气脱硫技术取得了很大的进步。自上世纪七十年代以来我国烟气脱硫试验、研究、开发情况：1）1974年~1976年，上海闸北电厂进行石灰石...
