立焊单面焊双面成型课件VIP免费

立焊单面焊双面成型课件_第1页
1/23
立焊单面焊双面成型课件_第2页
2/23
立焊单面焊双面成型课件_第3页
3/23

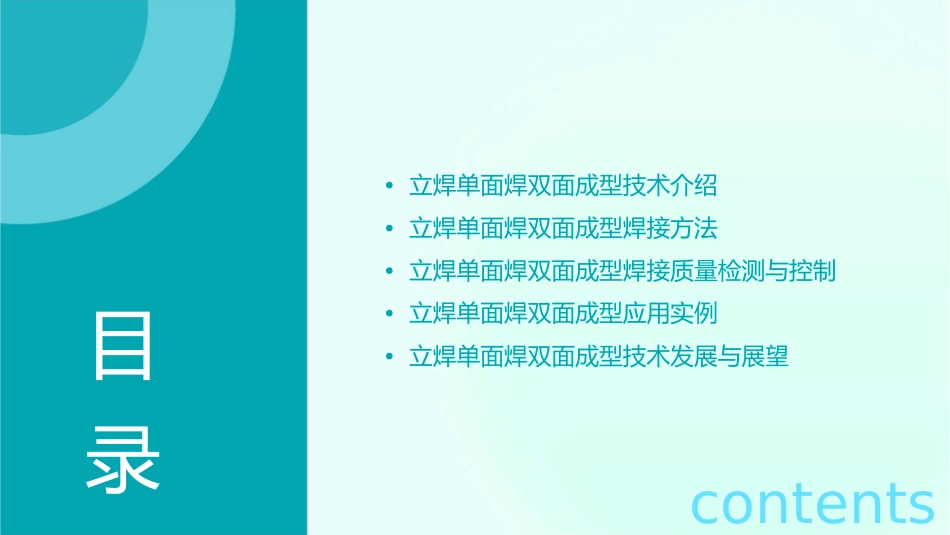

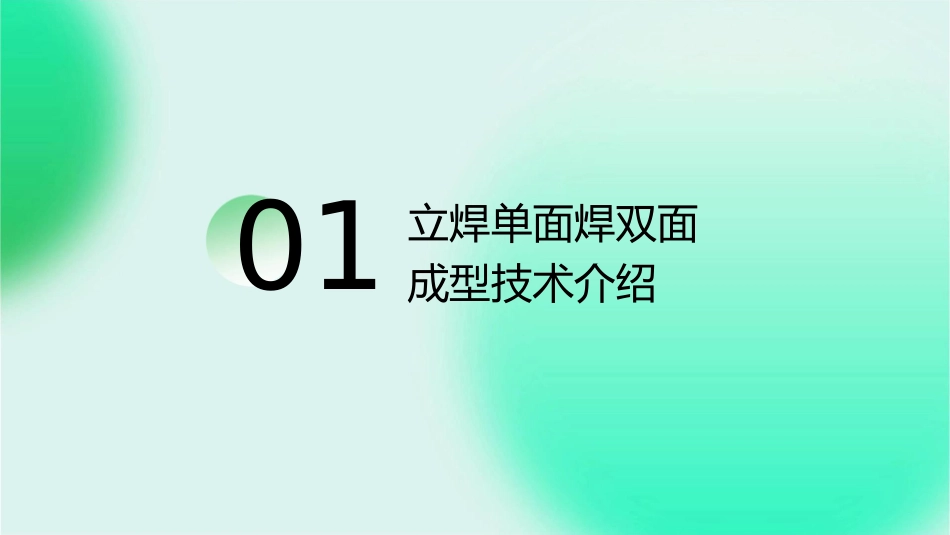

立焊单面焊双面成型课件•立焊单面焊双面成型技术介绍•立焊单面焊双面成型焊接方法•立焊单面焊双面成型焊接质量检测与控制•立焊单面焊双面成型应用实例目•立焊单面焊双面成型技术发展与展望录contents01立焊单面焊双面成型技术介绍技术定义总结词立焊单面焊双面成型技术的定义详细描述立焊单面焊双面成型技术是指在焊接过程中,采用单面焊接的方式,实现双面成型的焊接技术。它主要应用于薄板焊接,能够有效地保证焊接质量和外观。技术原理总结词立焊单面焊双面成型技术的原理详细描述立焊单面焊双面成型技术的原理主要是利用焊接过程中产生的热量和熔融状态下的金属流动,使焊接接头在单面焊接的条件下达到双面成型的效果。在焊接过程中,需要对焊接电流、焊接速度和焊接角度进行精确控制,以保证焊接质量和外观。技术特点总结词美观立焊单面焊双面成型技术的特点可以实现双面成型,使焊接接头外观平滑美观,提高了产品的整体质量。详细描述适用性强立焊单面焊双面成型技术的特点主要包括以下适用于各种薄板材料的焊接,如不锈钢、碳钢等。几个方面高效技术要求高由于采用单面焊接的方式,可以大幅提高焊接效率,减少焊接时间和成本。需要高超的焊接技能和精确的焊接参数控制,对焊接工人的技术水平要求较高。02立焊单面焊双面成型焊接方法焊接设备与工具焊接机焊枪选择合适的焊接机,如手工弧焊机、气体保护焊机等,确保能够提供稳定的焊接电流和合适的焊接速度。选择适合立焊的单面焊双面成型焊枪,确保能够控制焊接角度和焊接熔池。焊接夹具辅助工具为了保持焊接位置的稳定,需要使用焊接夹具来固定待焊接工件。包括焊缝检测工具、焊缝打磨工具等,用于辅助焊接操作和提高焊接质量。焊接材料选择010203焊丝保护气体衬垫根据母材的材质和焊接要求选择合适的焊丝,如不锈钢焊丝、碳钢焊丝等。根据焊接机的工作原理和焊接要求选择合适的保护气体,如二氧化碳、氩气等。为了实现单面焊双面成型的效果,可以在待焊接工件背面加衬垫,以防止熔池穿透。焊接操作步骤准备工件熔池控制通过控制焊枪的角度和焊接速度,控制熔池的大小和形状,实现单面焊双面成型的效果。对待焊接工件进行清理、打磨等预处理,去除油污、锈迹等杂质。装配定位收弧将待焊接工件装配在焊接夹具中,确保装配精度和稳定性。在收弧时,要控制好电弧的收尾,避免出现弧坑等缺陷。引弧焊后处理根据焊接要求调整焊接机参数,使焊枪与工件之间产生稳定的电弧。焊接完成后,对焊缝进行外观检查和无损检测,确保焊接质量符合要求。立焊单面焊双面成型焊接质量检测与控制03焊接质量标准焊接接头外观质量焊接接头的无损检测焊缝应饱满、平滑,无气孔、夹渣、裂纹等缺陷。采用X射线、超声波等方法对焊接接头进行无损检测,确保无内部缺陷。焊接接头的力学性能焊接接头应满足强度、韧性和疲劳等力学性能要求。焊接缺陷及原因分析01020304气孔夹渣裂纹未熔合由于保护气体流量不足或保护气体受到污染,导致气体在熔池中未及时逸出形成气孔。焊接过程中熔渣混入熔池,冷却后形成夹渣。由于热应力、材料缺陷等原因导致焊接接头出现裂纹。由于焊接电流过小或焊接速度过快,导致母材与填充金属未能完全熔合。焊接质量控制措施控制焊接参数控制母材和焊丝质量选择合适的焊接电流、电压、焊接速度等参数,确保焊接质量稳定。选用合格的母材和焊丝,确保材料质量稳定。控制保护气体质量加强焊接过程监控确保保护气体的纯度和流量符合要求,防止气体污染。采用焊接监测设备对焊接过程进行实时监控,及时发现并处理焊接缺陷。04立焊单面焊双面成型应用实例应用领域与实例介绍应用领域立焊单面焊双面成型技术广泛应用于钢结构、管道、压力容器等制造业领域,尤其在厚板焊接中具有重要价值。实例介绍以某钢结构制造企业为例,采用立焊单面焊双面成型技术完成了一批大型钢结构件的焊接,有效提高了生产效率和产品质量。实例操作步骤焊接操作采用立焊单面焊双面成型技术,从下往上进行焊接,控制熔池形状和深度,确保焊缝正面和背面成型良好。焊接前准备清理焊缝两侧的杂质,确保焊接表面干净。选择合适的焊接材料和设备,调整焊接参...
