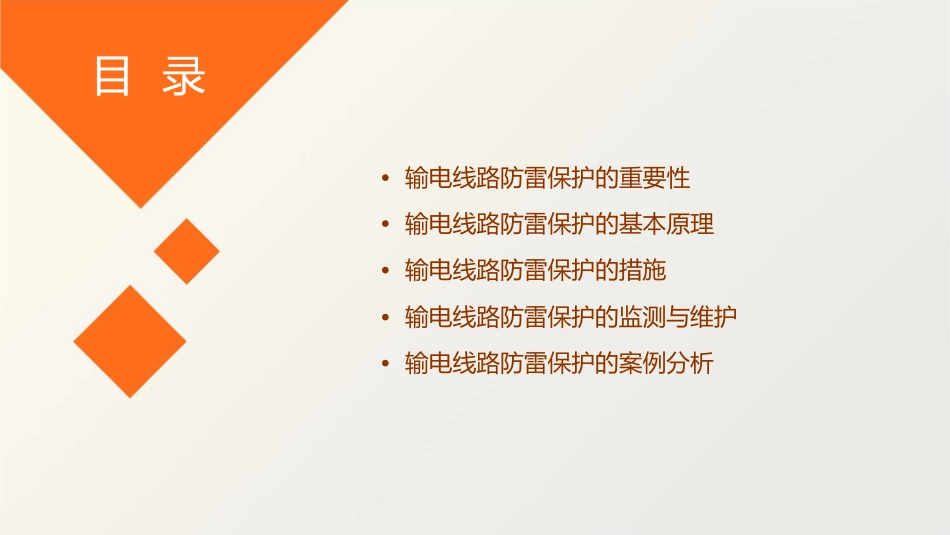

输电线路的防雷保护课件目录•输电线路防雷保护的重要性•输电线路防雷保护的基本原理•输电线路防雷保护的措施•输电线路防雷保护的监测与维护•输电线路防雷保护的案例分析输电线路防雷保护的重要性01雷电对输电线路的危害直接雷击01雷电直接击中输电线路，可能导致线路短路、跳闸甚至设备损坏。雷电感应02雷电活动时，在输电线路上产生感应电压，可能导致线路故障。雷击电磁脉冲03雷电击中输电线路附近物体，产生电磁脉冲，干扰线路信号，影响电力系统的正常运行。输电线路防雷保护的意义保障电力系统安全稳定运行通过有效的防雷保护措施，降低输电线路故障率，提高电力系统的稳定性和可靠性。减少经济损失雷电对输电线路的破坏可能导致大规模停电、设备损坏等，给国民经济带来巨大损失。提高供电可靠性加强输电线路防雷保护，减少因雷击造成的停电事故，提高供电的可靠性。输电线路防雷保护的现状与挑战防雷保护措施不够完善010203部分地区输电线路防雷保护措施存在不足，需要加强和完善。新型防雷技术的研发和应用随着科技的发展，需要不断研发和应用新型防雷技术，提高防雷保护效果。雷电活动的复杂性和不确定性雷电活动具有复杂性和不确定性，给输电线路的防雷保护带来一定的难度和挑战。输电线路防雷保护的基本原理02雷电的产生和传播雷电的产生雷电是大气中的静电放电现象，通常在潮湿的空气中，由于温差引起的气流运动，使大气中的正负电荷分离，形成雷电。雷电的传播雷电通常以电弧的形式传播，电弧可以在雷云之间或者雷云与地面之间传播，产生强烈的电流和电压。雷电对输电线路的危害机制直接雷击雷击过电压当雷电直接击中输电线路时，会产生强大的电流和电压，可能造成线路的严重损坏或跳闸。当雷电击中输电线路附近的大地时，会产生过电压波沿线路传播，可能造成线路的损坏或跳闸。感应雷击当雷电接近输电线路时，线路会感应到雷电的电磁场，产生感应电流和电压，可能造成线路的损坏或跳闸。输电线路防雷保护的基本原理避雷器保护接地保护AB在输电线路的关键位置安装避雷器，当雷电击通过将输电线路接地，可以将雷电流引入大地，避免雷电流对线路造成损坏。同时，良好的接地措施也可以降低感应雷击和雷击过电压的影响。中线路时，避雷器会迅速导通，将雷电流引入大地，从而保护线路不受损坏。绝缘保护分流保护CD通过提高输电线路的绝缘水平，可以降低线通过在输电线路中增加分流线，可以将雷电流分流到其他线路中，从而降低对主线路的影响。路被雷击中的概率，从而减少线路损坏的风险。输电线路防雷保护的措施03安装避雷线避雷线是输电线路防雷保护的重要措施之一，通过在输电线路杆塔上安装避雷线，能够有效地将雷电引入地下，避免雷电对输电线路造成损坏。避雷线的安装应选择合适的位置和高度，确保能够最大程度地吸收雷电能量并将其引入地下。降低输电线路杆塔的接地电阻01接地电阻的大小直接影响输电线路的防雷效果，降低接地电阻可以有效减少雷电对输电线路的冲击。02可以通过增加接地极的数量、改善接地极的埋设深度和土壤电阻率等措施来降低接地电阻。安装避雷器避雷器可以在输电线路遭受雷击时将雷电引入地下，同时避免雷电对输电线路造成损坏。避雷器的安装位置和数量应根据输电线路的实际情况进行选择，以确保其防雷效果的最大化。加强输电线路的绝缘加强输电线路的绝缘可以有效减少雷电对输电线路的冲击，提高其耐雷水平。可以采取增加绝缘子片数、更换绝缘子类型等措施来加强输电线路的绝缘。输电线路防雷保护的监测与维护04输电线路防雷保护的监测010203监测设备监测数据监测周期使用先进的雷电定位系统、遥测系统和雷电监测设备，实时监测输电线路附近的雷电活动。收集并分析监测数据，包括雷电活动频率、强度以及输电线路的接地电阻、绝缘电阻等参数。定期进行监测，如每天、每周或每月，以便及时发现潜在的雷电威胁。输电线路防雷保护的维护接地装置绝缘子防雷设施线路巡检定期检查和维护接地装检查绝缘子是否有裂纹、破损等情况，及时更换损坏的绝缘子。检查防雷设施是否完好，如避雷线、避雷器等，确保其正常工作。定期进行线路巡检，发现并排除潜...
