远程多点交互式视频会议系统拓扑图VIP免费

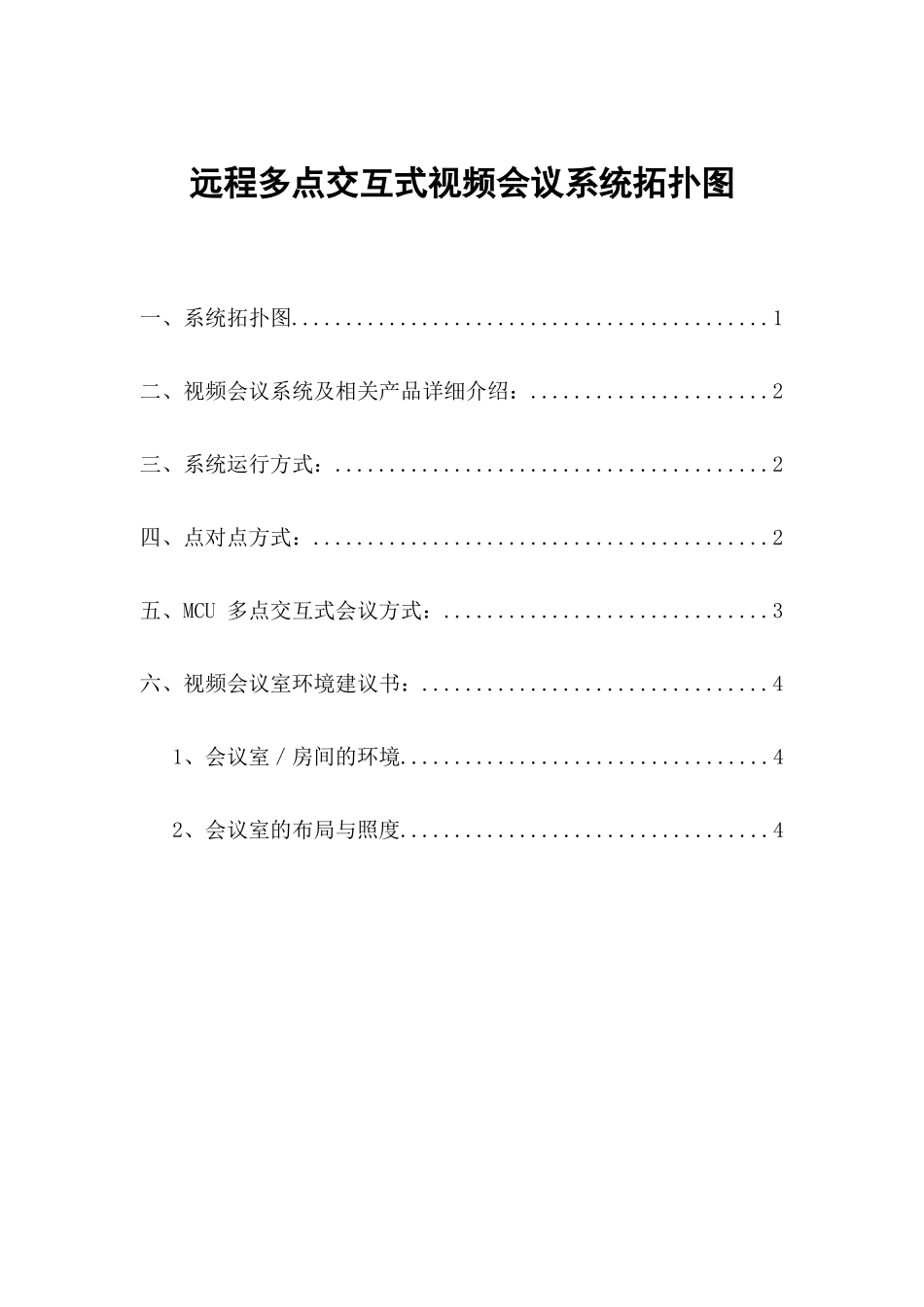

远程多点交互式视频会议系统拓扑图一、系统拓扑图............................................1二、视频会议系统及相关产品详细介绍：......................2三、系统运行方式：........................................2四、点对点方式：..........................................2五、MCU多点交互式会议方式：..............................3六、视频会议室环境建议书：................................41、会议室／房间的环境..................................42、会议室的布局与照度..................................4第1页共7页中心会议室AethraVegaStar视频会议终端多点控制单元8*768K-MCS领导及桌面用户可视电话终端AethraMaiaTop背投电视2兆ADSL线路编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页一、系统拓扑图第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页二、视频会议系统及相关产品详细介绍：三、系统运行方式：整个系统是基于托管IP网络情况下来运行的，要保证会议设备的IP地址都能互相Ping通。四、点对点方式：系统运行时，各终端会场均可直接拨叫对方会议终端的IP地址、地址簿、E.164编码等方式来邀请对方终端（终端事先必须打开设备电源）加入会议，这样视频会议就能运行起来。另外，会议室在有条件的情况下可配备多路MIC或调音台，供多人同时进行提问或讨论；也可配置大屏幕电视，背投电视或投影仪等图像输出设备及音响等声音输出设备两个会场通过拨打对方IP地址等多种方式连接至其他会场，速率在拨号前64K-384可调，系统可以实现以下功能:a、视频/音频通信功能:Aethra视频会议系统充分遵循ITU-H.323V2视频会议标准,使系统具有优秀的图像和声音质量,在带宽256K以上时,图像可以达到30fps。b、本地/远端摄像头遥控功能:Aethra视频会议系统采用H.281协议用户可以对本地/远端PTZ摄像头进行变焦/平移/俯仰进行控制,并且具有12个位置记忆的功能.此功能可以使与会者之间可以进行充分的交流,并且使操作人员更方便的使用。c、PPT功能:Aethra视频会议提供特殊的数据软件包在内置的Web页内，它可以将PPT文件传送到会议终端内，并通过网络将PPT传送到对方会场，双方可以同时看到相同的PPT页第4页共7页第3页共7页分会场终端分会场终端mcu中心管理系统中心会场编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页点对点运行方式如图示：五、MCU多点交互式会议方式：视频会议终端通过联接多点会议服务器，MCU可看到全网终端的IP址，从MCU可定义全网会议或本地会议，通过操作员的指令立即召开或通过时间表定时召开。会议参与者被分为两种类型，由MCU主动邀请或在会议开始后会议终端接入。MCU可以设置接入密码，用户如果没有密码，则无法加入会议，保证了会议的安全性。会议画面的切换有两种方式，默认方式为话音激活方式，MCU自动将画面切到音量最大的会场。也可由操作员或操作员指定的会议主席人工切换画面。如人工切换取消，则自动恢复为话音激活方式。MCU支持不同速率的接入，可允许使用不同速率的H．323会议终端共同参加一个会议。用户的H.320视频会议终端也可以通过网关接入H.323多点会议。MCU多点交互式会议方式如图示：会场二会场一第5页共7页第4页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共7页六、视频会议室环境建议书：在图像终端设备定型后，会议室的合理设计是确定图像质量的关键，总设计要求如下：(1)逼真地反映现场人物和景物，使与会者有临场感，一体感，以达到视觉与语言信息交流的良好效果。(2)由会议室中传送的图像包括人物、景物、图表、文字等等，应当清晰可辨，会议室内应温、湿度适宜，空气流通。1、会议室／房间的环境(1)室内换气量：O.1立方米／秒(2)室内温度：18摄氏度-22摄氏度(3)室内湿度：60％-80％(4)室内环境噪声：40dB(A)2、会议室的布局与照度布局原则:保证摄像效果以达到再现清晰图像的目的。布局要...
