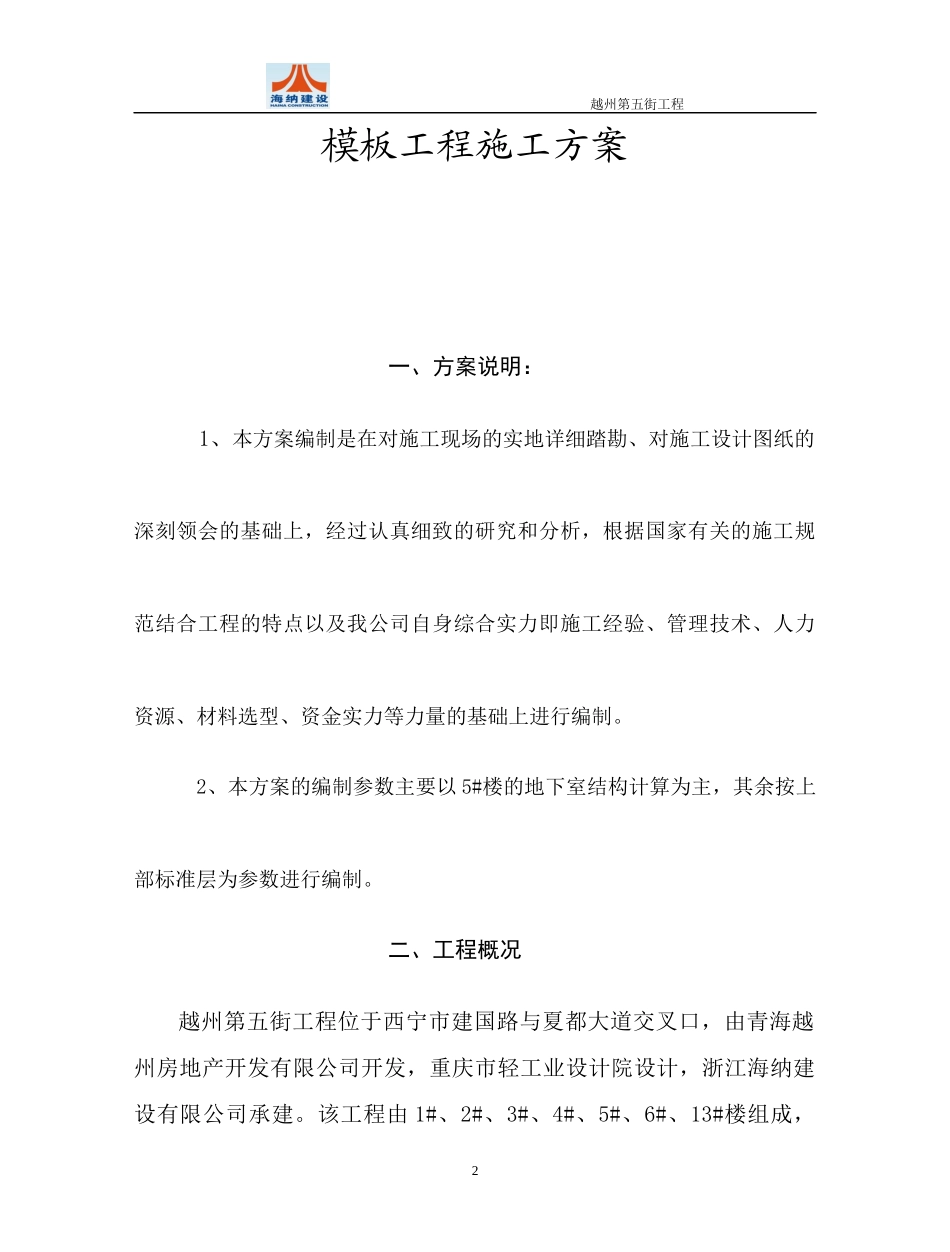

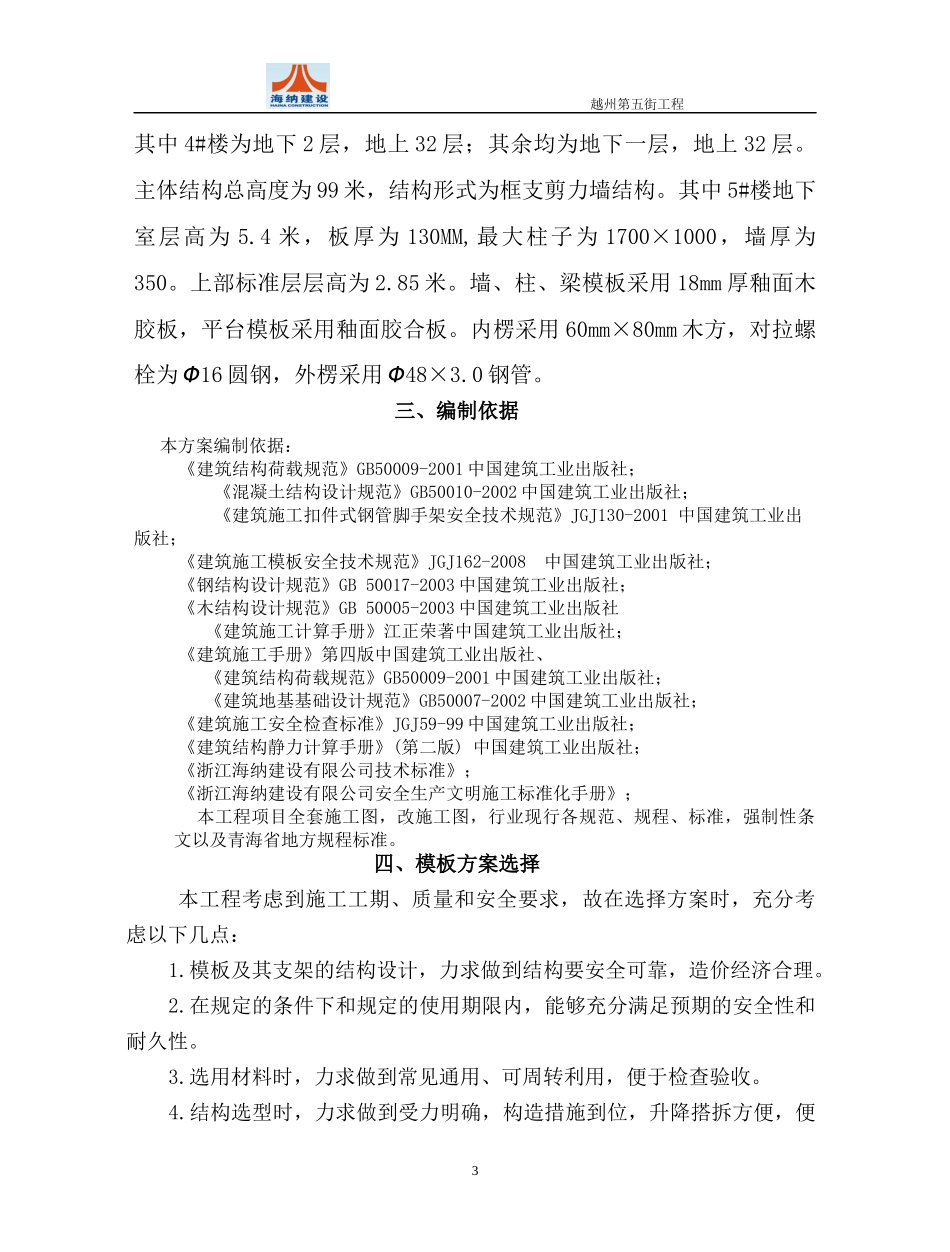

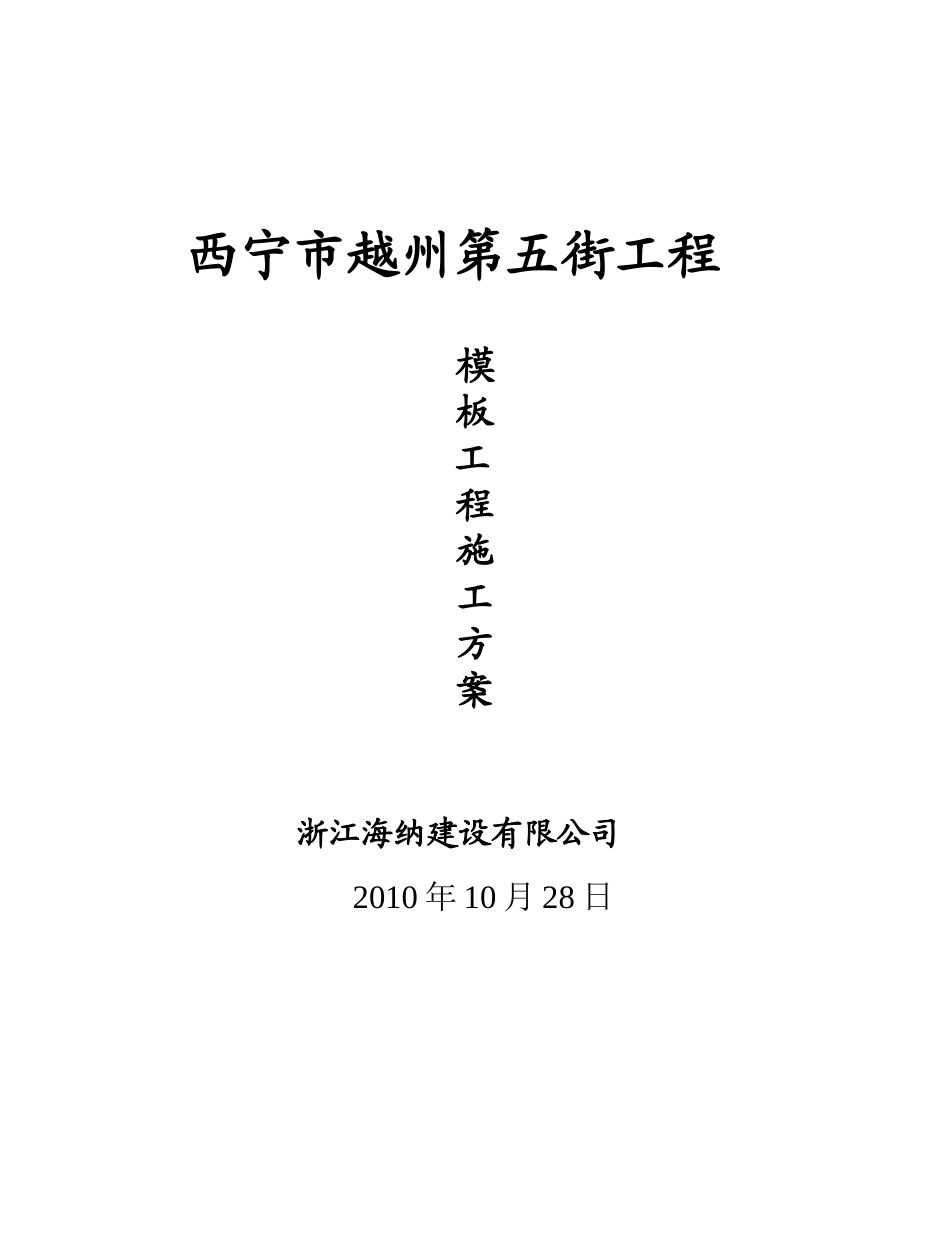

西宁市越州第五街工程模板工程施工方案浙江海纳建设有限公司2010年10月28日越州第五街工程模板工程施工方案一、方案说明：1、本方案编制是在对施工现场的实地详细踏勘、对施工设计图纸的深刻领会的基础上，经过认真细致的研究和分析，根据国家有关的施工规范结合工程的特点以及我公司自身综合实力即施工经验、管理技术、人力资源、材料选型、资金实力等力量的基础上进行编制。2、本方案的编制参数主要以5#楼的地下室结构计算为主，其余按上部标准层为参数进行编制。二、工程概况越州第五街工程位于西宁市建国路与夏都大道交叉口，由青海越州房地产开发有限公司开发，重庆市轻工业设计院设计，浙江海纳建设有限公司承建。该工程由1#、2#、3#、4#、5#、6#、13#楼组成，2越州第五街工程其中4#楼为地下2层，地上32层；其余均为地下一层，地上32层。主体结构总高度为99米，结构形式为框支剪力墙结构。其中5#楼地下室层高为5.4米，板厚为130MM,最大柱子为1700×1000，墙厚为350。上部标准层层高为2.85米。墙、柱、梁模板采用18mm厚釉面木胶板，平台模板采用釉面胶合板。内楞采用60mm×80mm木方，对拉螺栓为Φ16圆钢，外楞采用Φ48×3.0钢管。三、编制依据本方案编制依据：《建筑结构荷载规范》GB50009-2001中国建筑工业出版社；《混凝土结构设计规范》GB50010-2002中国建筑工业出版社；《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2001中国建筑工业出版社；《建筑施工模板安全技术规范》JGJ162-2008中国建筑工业出版社；《钢结构设计规范》GB50017-2003中国建筑工业出版社；《木结构设计规范》GB50005-2003中国建筑工业出版社《建筑施工计算手册》江正荣著中国建筑工业出版社；《建筑施工手册》第四版中国建筑工业出版社、《建筑结构荷载规范》GB50009-2001中国建筑工业出版社；《建筑地基基础设计规范》GB50007-2002中国建筑工业出版社；《建筑施工安全检查标准》JGJ59-99中国建筑工业出版社；《建筑结构静力计算手册》(第二版)中国建筑工业出版社；《浙江海纳建设有限公司技术标准》；《浙江海纳建设有限公司安全生产文明施工标准化手册》；本工程项目全套施工图，改施工图，行业现行各规范、规程、标准，强制性条文以及青海省地方规程标准。四、模板方案选择本工程考虑到施工工期、质量和安全要求，故在选择方案时，充分考虑以下几点：1.模板及其支架的结构设计，力求做到结构要安全可靠，造价经济合理。2.在规定的条件下和规定的使用期限内，能够充分满足预期的安全性和耐久性。3.选用材料时，力求做到常见通用、可周转利用，便于检查验收。4.结构选型时，力求做到受力明确，构造措施到位，升降搭拆方便，便3越州第五街工程于检查验收；5.综合以上几点，模板及模板支架的搭设，还必须符合JCJ59-99JC标准要求，要符合省文明标化工地的有关标准。6.结合以上模板及模板支架设计原则，同时结合本工程的实际情况，综合考虑了我公司以往的施工经验，决定采用釉面胶合板、方木木愣、木方外楞支撑、钢管支撑架的方案：按清水混凝土的要求进行模板设计，在模板满足强度、刚度和稳定性要求的前提下，尽可能提高表面光洁度，阴阳角模板统一整齐。1、梁模板:面板采用18mm木胶合面板，40×60木方（内楞）现场拼制，50×100木方（外楞）支撑，采用可回收M12对拉螺栓进行加固。梁底采用50×100木方支撑。承重架采用扣件式钢管脚手架，由扣件、立杆、横杆、支座组成，采用φ48×3.0钢管。钢管立柱纵距为0.9米，横距为1.2米，步距为1.5米。2、楼板模板：釉面面板采用18mm木胶合面板，板底采用50mm×100mm方木支撑。承重架采用扣件式钢管脚手架，由扣件、立杆、横杆、支座组成，采用φ48×3.0钢管。钢管立柱纵距为1.2米，横距为1.2米，步距为1.5米。3、柱模板：采用18mm厚釉面木胶合板，在木工车间制作施工现场组拼，背内楞采用50×100木方，柱箍采用圆钢管48×3.0围檩加固，采用可回收M12对拉螺栓进行加固。边角处采用木板条找补，保证楞角方直、美观。斜向支撑，采用φ48×3.0钢管斜向加固（尽量取45°）4、墙模板：采用18mm厚釉面木胶合板，木方作楞，配套穿墙螺栓M16使用。竖向内楞采用60×80...
