桥式起重机的PLC控课件VIP免费

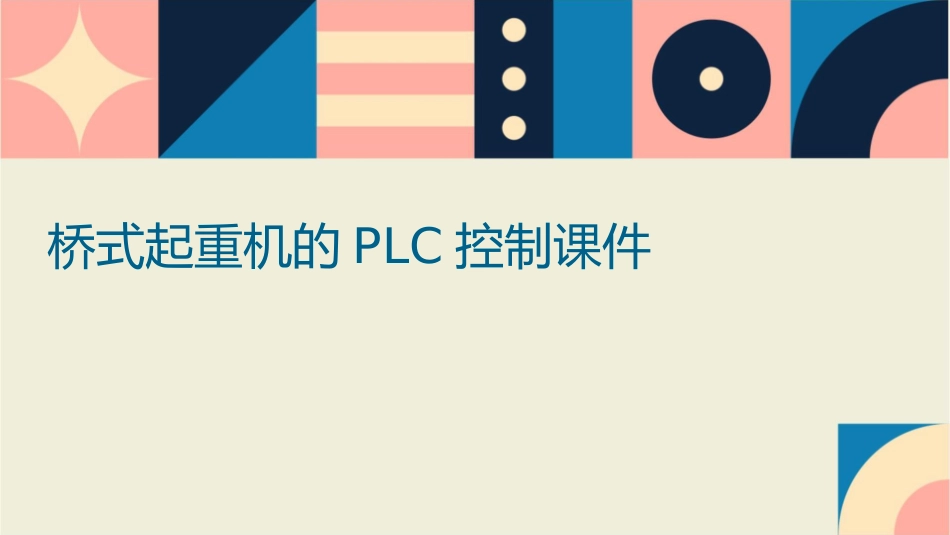

桥式起重机的PLC控课件_第1页
1/33

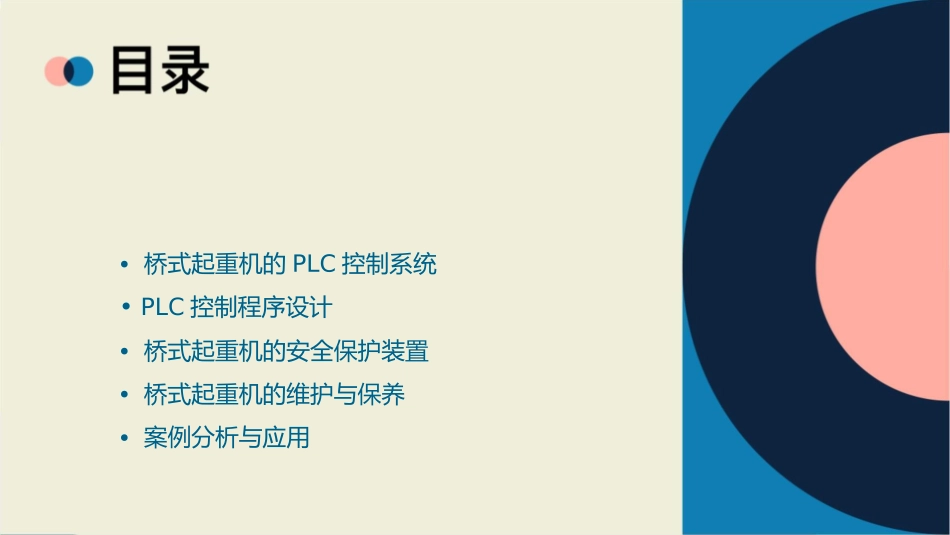

桥式起重机的PLC控课件_第2页
2/33

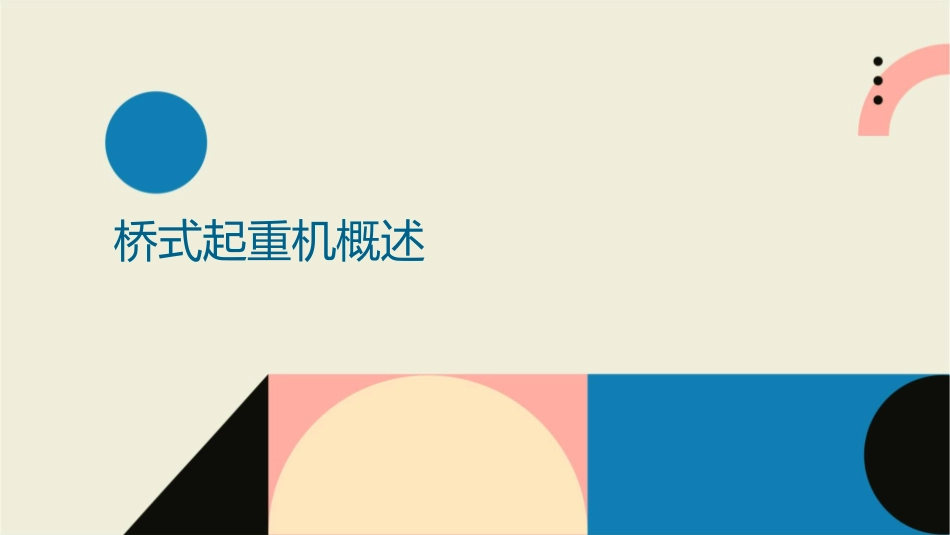

桥式起重机的PLC控课件_第3页
3/33
桥式起重机的PLC控制课件•桥式起重机的PLC控制系统•PLC控制程序设计•桥式起重机的安全保护装置•桥式起重机的维护与保养•案例分析与应用桥式起重机概述桥式起重机的定义与特点桥式起重机是一种固定在建筑物或工件下方的起重机,具有搬运物料的功能。它通常由一个运行机构、一个装有吊钩的提升机构和一个可移动的桥架组成。桥式起重机的特点包括:可以在建筑物或工件上方进行操作,具有较大的起升高度和搬运能力,适用于各种不同类型的物料搬运。桥式起重机的工作原理桥式起重机的工作原理主要是通过电动机驱动运行机构和提升机构,实现物料在水平方向和垂直方向上的移动。运行机构主要由电动机、减速器、制动器和车轮组成,通过驱动电动机的正反转实现起重机的左右移动。提升机构主要由电动机、减速器、制动器、卷筒和钢丝绳组成,通过驱动电动机的正反转实现物料在垂直方向上的升降。桥式起重机的应用场景桥式起重机广泛应用于各种工业生产领域,如钢铁、造船、汽车制造等。在这些领域中,桥式起重机主要用于搬运大型、重型的物料,如钢板、钢卷、汽车零部件等。此外,桥式起重机还广泛应用于物流、仓储等领域,用于搬运各种不同类型的物料。PLC基础知识PLC的定义与特点0102030405PLC的定义:PLC(PLC的特点高可靠性:PLC具有高度的可靠性和稳定性,适用于各种工业环境。灵活性强:PLC可以通过不同的配置和编程满易于编程:PLC通常使用直观的编程语言,如ProgrammableLogicController)是一种可编程的逻辑控制器,专门为制造产业环境设计,通过数字或模拟输入/输出控制各种机械或过程。足各种不同的应用需求。梯形图或功能块图,易于学习和使用。PLC的工作原理010203PLC的组成PLC的工作流程PLC的扫描周期PLC主要由中央处理单元(CPU)、存储器、输入/输出接口、电源等组成。PLC的工作流程包括输入采样、程序执行和输出刷新三个阶段。PLC的扫描周期是指从读取输入到更新输出所需的时间。PLC在桥式起重机控制中的应用桥式起重机介绍010203桥式起重机是一种大型机械设备,用于在工厂或仓库中吊运货物。PLC在桥式起重机中的应用使用PLC对桥式起重机进行控制可以实现自动化操作,提高工作效率和安全性。PLC在桥式起重机中的优势使用PLC可以简化布线,提高设备的可靠性和安全性,同时方便进行故障诊断和维修。桥式起重机的PLC控制系统控制系统组成控制器输出模块桥式起重机的PLC控制系统核心,负责处理输入信号、执行运算和控制输出。接收来自中央处理单元的控制信号,并将其转换为可以驱动起重机机械部分动作的信号。输入模块人机界面接收来自起重机上各种传感器提供操作员与PLC控制系统交互的信号,如位置、速度、重量等,并将信号传递给中央处理单元。的界面,包括显示屏、键盘和操作按钮等。输入输出模块01020304模拟量输入模块模拟量输出模块数字量输入模块数字量输出模块用于接收模拟信号输入,如温度、压力、位移等。将中央处理单元发出的数字信号转换为模拟信号,用于控制起重机的动作。接收来自开关量输入信号,如按钮、限位开关等。将中央处理单元发出的数字信号转换为开关量输出,用于控制接触器、继电器等执行器。中央处理单元存储器用于存储程序、数据和系统信息。CPUPLC控制系统的核心,负责数据处理和控制输出。电源模块为PLC控制系统提供稳定的直流电源。通信接口RS-232接口RS-485接口以太网接口用于与计算机、编程器等设备进行通信。用于与远程I/O模块、智能传感器等设备进行通信。用于与工业以太网网络连接,实现远程监控和控制。PLC控制程序设计程序设计流程硬件配置根据桥式起重机的硬件配置,选择合适的PLC型号和I/O模块,确定输入输出信号的数量和类型。需求分析了解桥式起重机的功能需求,分析控制系统的输入输出信号和通信接口,为程序设计做好准备。02控制算法设计03根据桥式起重机的控制要求,设计合适的控制算法,如PID、PWM等,实现速度、位置等控制量的调节。01程序调试与优化通过模拟实验和现场调试,对程序进行调试和优化,提高控制精度和稳定性。0504人机界面设计根据用户需求,设计合适的人机界面,实现远程监控、参数设置等功能。程序设计语言Lad...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

桥式起重机的PLC控课件
