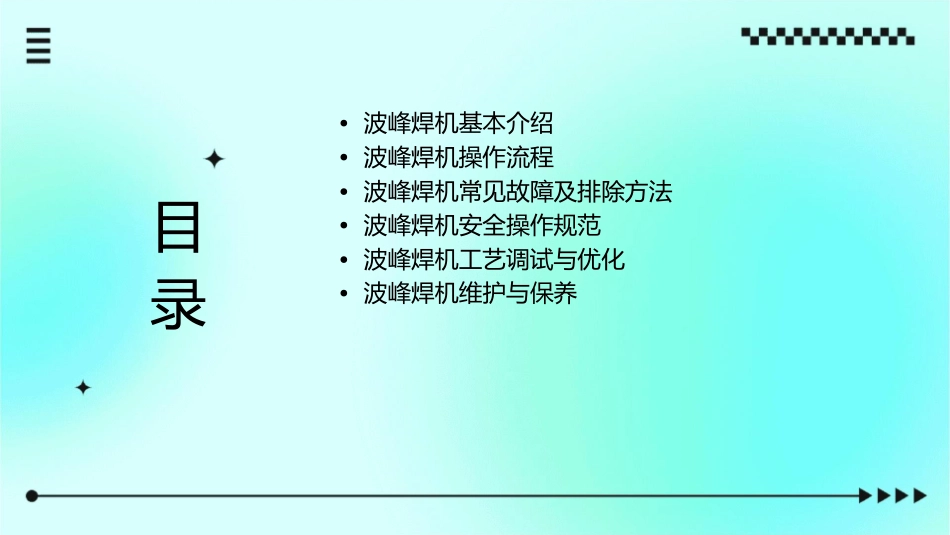

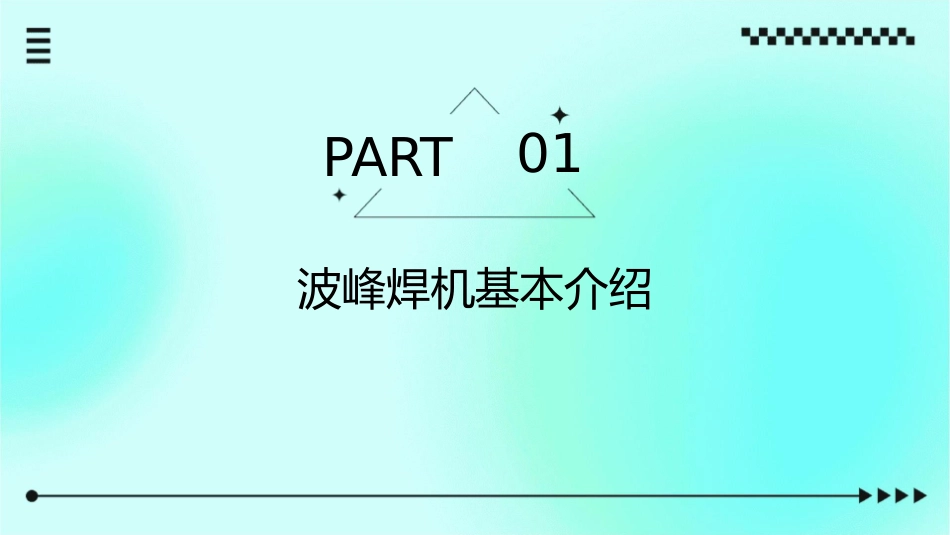

ONEKEEPVIEW波峰焊机操作课件•波峰焊机基本介绍•波峰焊机操作流程•波峰焊机常见故障及排除方法•波峰焊机安全操作规范•波峰焊机工艺调试与优化•波峰焊机维护与保养目录01PART波峰焊机基本介绍波峰焊机的定义与原理波峰焊机定义波峰焊机原理波峰焊机是一种用于电子元件焊接的设备，它通过熔融焊料和元件引脚接触，实现焊接过程。波峰焊机主要利用的是液态焊料在元件引脚上润湿、扩散、形成金属间化合物，从而实现焊接。VS波峰焊机的组成与结构波峰焊机组成波峰焊机结构波峰焊机主要由以下几个部分组成：电源、泵、锡锅、传送带、控制面板等。波峰焊机的结构主要由以下几个部分组成：储液箱、锡锅、泵、加热器、传送带、控制面板等。波峰焊机的特点与优势波峰焊机特点波峰焊机具有以下特点：焊接效率高、焊接质量稳定可靠、操作简单等。波峰焊机优势波峰焊机具有以下优势：焊接效率高、焊接质量稳定可靠、操作简单、维护方便等。02PART波峰焊机操作流程操作前准备确认电源连接检查水路系统检查波峰焊机电源是否连接良好，确保电源确认波峰焊机的水路系统是否畅通，水箱是否加满水，以防止机器过热。正常工作。检查气路系统检查助焊剂和锡条确认波峰焊机的气路系统是否正常，包括气源压力、气管路等。确认助焊剂和锡条是否充足，以及是否符合工艺要求。操作步骤与注意事项装载PCB板开始焊接将需要焊接的PCB板按照要求放置在传送带上，注意不要卡住传送带。按下波峰焊机启动按钮，开始焊接。观察焊接情况，如有异常及时处理。开机准备设置工艺参数焊接完成当PCB板完成焊接后，将成品取出，并检查焊接质量。按下波峰焊机开机按钮，等待机器自检完成，确保机器正常启动。根据PCB板的要求和工艺参数，调整波峰焊机的各项参数，如温度、焊接时间、锡量等。操作后检查与维护清理现场检查机器状态将波峰焊机周围清理干净，保持工作区域的整洁。检查波峰焊机的各部件是否有异常，如有需要及时维修或更换。维护保养定期对波峰焊机进行保养，如更换滤网、清洗热交换器等，以保证机器的正常运转。03PART波峰焊机常见故障及排除方法电源故障总结词电源故障是波峰焊机常见的故障之一，通常表现为电源指示灯不亮或电源输出不稳定。详细描述首先检查电源连接是否正常，确保电源线连接良好，无短路或断路现象。如果电源指示灯不亮，可能存在电源开关未打开或电源损坏的情况。此时应关闭电源开关，更换损坏的电源部件。加热故障总结词加热故障通常表现为加热元件不加热或加热温度异常。详细描述首先检查加热元件是否正常工作，可以使用万用表检测加热元件的电阻值是否在正常范围内。如果加热元件损坏，应更换新的加热元件。此外，还应检查加热温度传感器是否正常工作，以及加热控制电路是否存在故障。喷雾故障总结词详细描述喷雾故障通常表现为喷雾器不喷液或喷液异首先检查喷雾器是否正常工作，检查喷雾器内的液体是否充足，以及喷雾器喷嘴是否堵塞或损坏。如果喷雾器喷嘴堵塞或损坏，应进行清洗或更换。此外，还应检查喷雾控制电路是否存在故障，以及气压系统是否正常常。工作。其他故障及排除方法总结词详细描述除了上述常见的故障之外，波峰焊机还可能存在其他类型的故障，例如传送带故障、液位故障等。对于传送带故障，应检查传送带是否正常运转，清理可能存在的障碍物，并检查传动电机是否正常工作。对于液位故障，应检查液位传感器是否正常工作，以及液体输送管道是否泄漏或堵塞。根据具体故障类型，采取相应的措施进行排除。04PART波峰焊机安全操作规范安全防护措施操作人员必须经过培训合格后才能操作波峰焊机。操作室内必须保持整洁，严禁堆放易燃、易爆物品。01020304操作人员必须佩戴齐全个人防护用品。操作室内严禁吸烟，严禁酒后操作。操作规范与准则0102开机前必须检查设备各部件是否完好无损。设备必须先启动排风系统，再启动加热系统。设备运行时，禁止触摸运动部件设备出现故障时，必须立即停机并报告维修人员。及高温部位。0304应急处理与注意事项当设备出现火警时，应立即停机并使用灭火器进行灭火。010203当设备出现严重故障时，应立即停机并报告维修人员，禁止自行拆卸维修...
