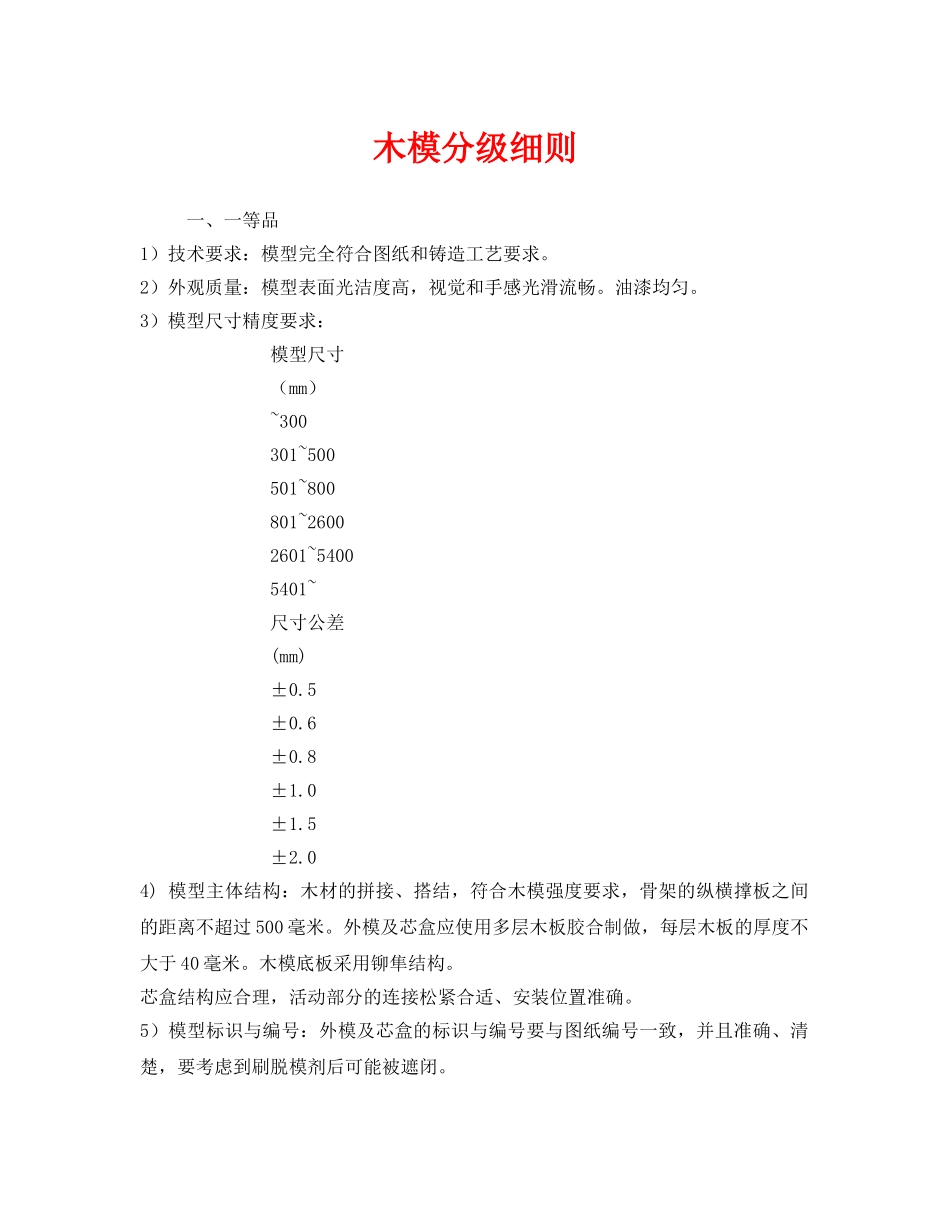

木模分级细则一、一等品1）技术要求：模型完全符合图纸和铸造工艺要求。2）外观质量：模型表面光洁度高，视觉和手感光滑流畅。油漆均匀。3）模型尺寸精度要求：模型尺寸（mm）~300301~500501~800801~26002601~54005401~尺寸公差(mm)±0.5±0.6±0.8±1.0±1.5±2.04)模型主体结构：木材的拼接、搭结，符合木模强度要求，骨架的纵横撑板之间的距离不超过500毫米。外模及芯盒应使用多层木板胶合制做，每层木板的厚度不大于40毫米。木模底板采用铆隼结构。芯盒结构应合理，活动部分的连接松紧合适、安装位置准确。5）模型标识与编号：外模及芯盒的标识与编号要与图纸编号一致，并且准确、清楚，要考虑到刷脱模剂后可能被遮闭。模型及芯盒的中心线和重要尺寸线要刻线标志，以防被遮闭。6）间隙：芯头间隙一般500以下芯头取小于1毫米，大于500以上芯头取小于2毫米。竖直端面下的芯头间隙一般500以下芯头取单面小于2毫米，大于500以上芯头取单面小于4毫米.7）敲模、起模、吊模物品安装合理。8）检查与验收：一次交检合格，无返修。二、二等品1）技术要求：模型基本符合图纸和铸造工艺要求。2）外观质量：模型表面光洁度较高，少量的某些不足对模型总体质量无影响。返修处数不多于2处。3）模型尺寸精度要求：模型尺寸（mm）~300301~500501~800801~26002601~54005401~尺寸公差(mm)±0.8±1.0±1.2±1.5±2.0±3.04）模型主体结构：同一等品。5）模型标识与编号：同一等品。6）间隙：芯头间隙一般500以下芯头取单面小于2毫米，大于500以上芯头取单面小于3毫米。竖直端面下的芯头间隙一般500以下芯头取单面小于3毫米，大于500以上芯头取单面小于4毫米.7）敲模、起模、吊模物品安装基本合理。8）检查与验收：一次交检基本合格，可有小的修改。三、三等品1）技术要求：模型符合图纸和铸造工艺要求。2）外观质量：模型表面光洁度不太高，少量的某些不足对模型总体质量无影响。返修处数多于2处，且返修后能达到使用要求。3）模型尺寸精度要求：模型尺寸（mm）~300301~500501~800801~26002601~54005401~尺寸公差(mm)±1.0±1.5±2.0±2.5±3.0±4.04）模型主体结构：同一等品。5）模型标识与编号：同一等品。6）间隙：芯头间隙一般500以下芯头取单面小于2毫米，大于500以上芯头取单面小于3毫米。竖直端面下的芯头间隙一般500以下芯头取单面小于4毫米，大于500以上芯头取单面小于5毫米.7）敲模、起模、吊模物品安装基本合理。8）检查与验收：一次交检可有中小修改。二次交检基本合格。四、废品1）木模质量明显低于三等品，在模型制做过程中，看错图纸，看错尺寸，未放加工余量，放错缩尺，划错线等等。2）模型变型严重，外表缺陷严重。3）模型无法返修或返修工作巨大。五、模型奖罚幅度1、一等品，奖励检修总工时的20%。2、二等品，不奖不罚。3、三等品，在未形成实质损失前，主动抢修，罚总工时的10%。不主动抢修，罚总工时的15%。造成了废品，罚总工时的20%。4、等外品罚总工时的100%。六、检验操作1、优质优价分级结果应在铸件清理出来后。2、优质优价分级结果应经：木模质量检验员，造型工部质量检验员及造型者带班人员三方签字后生效。
