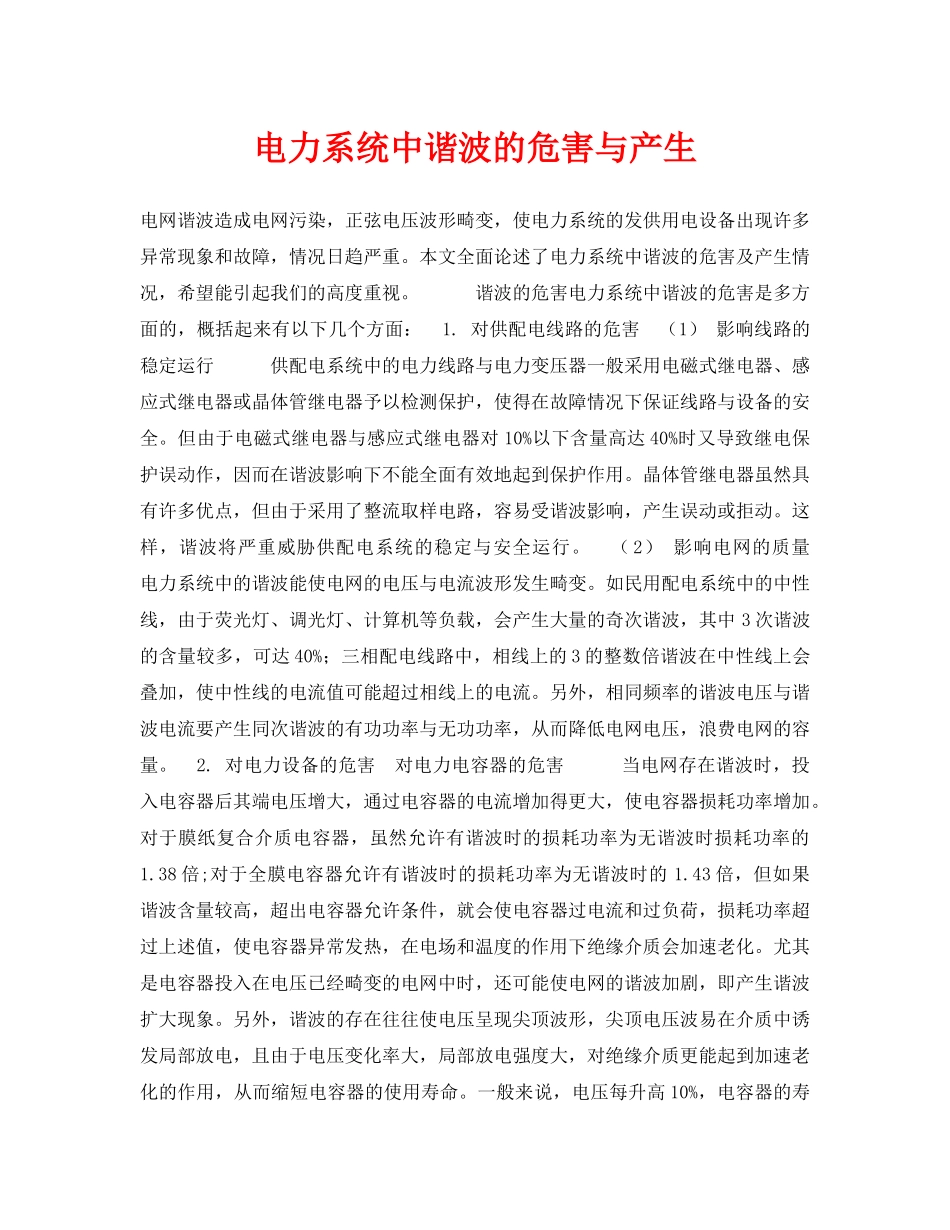

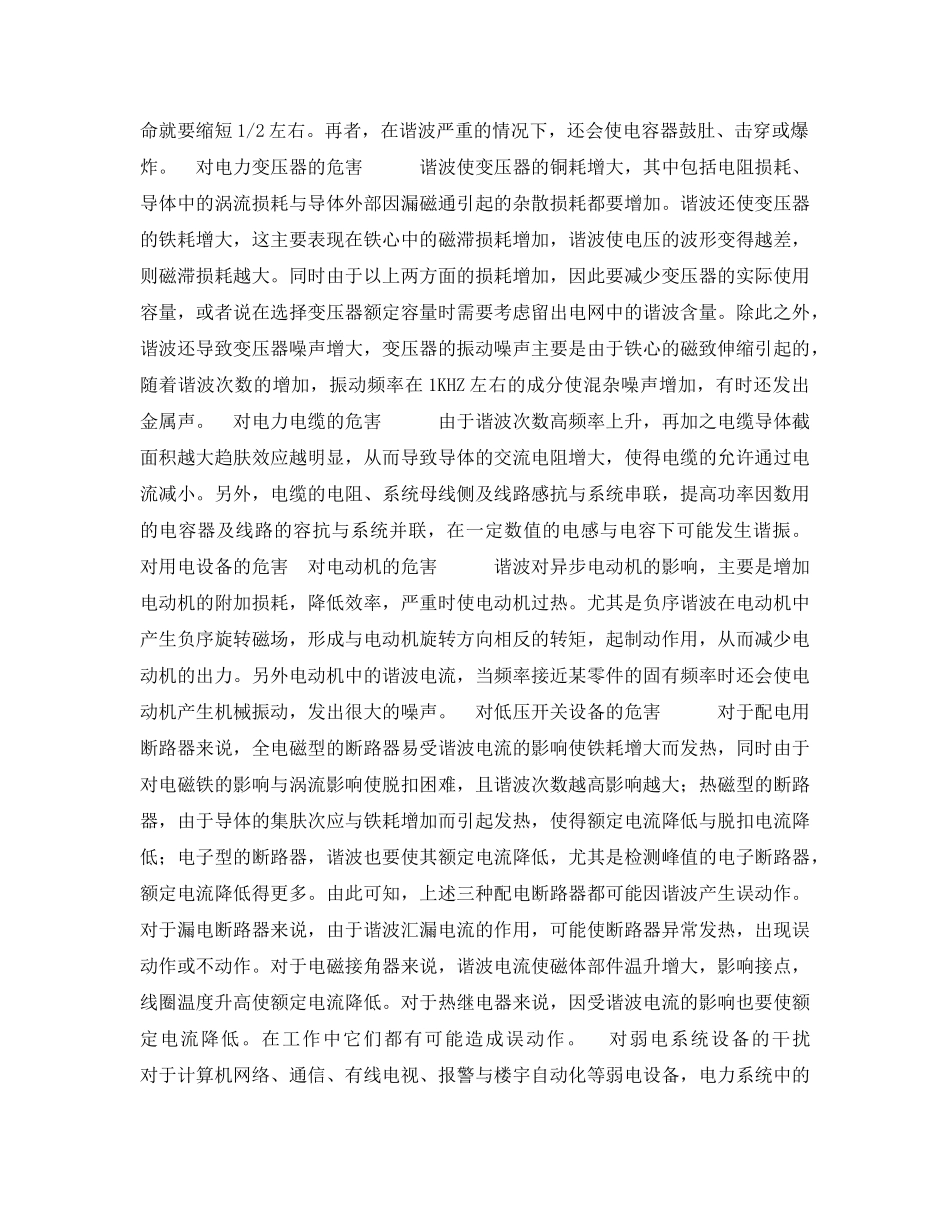

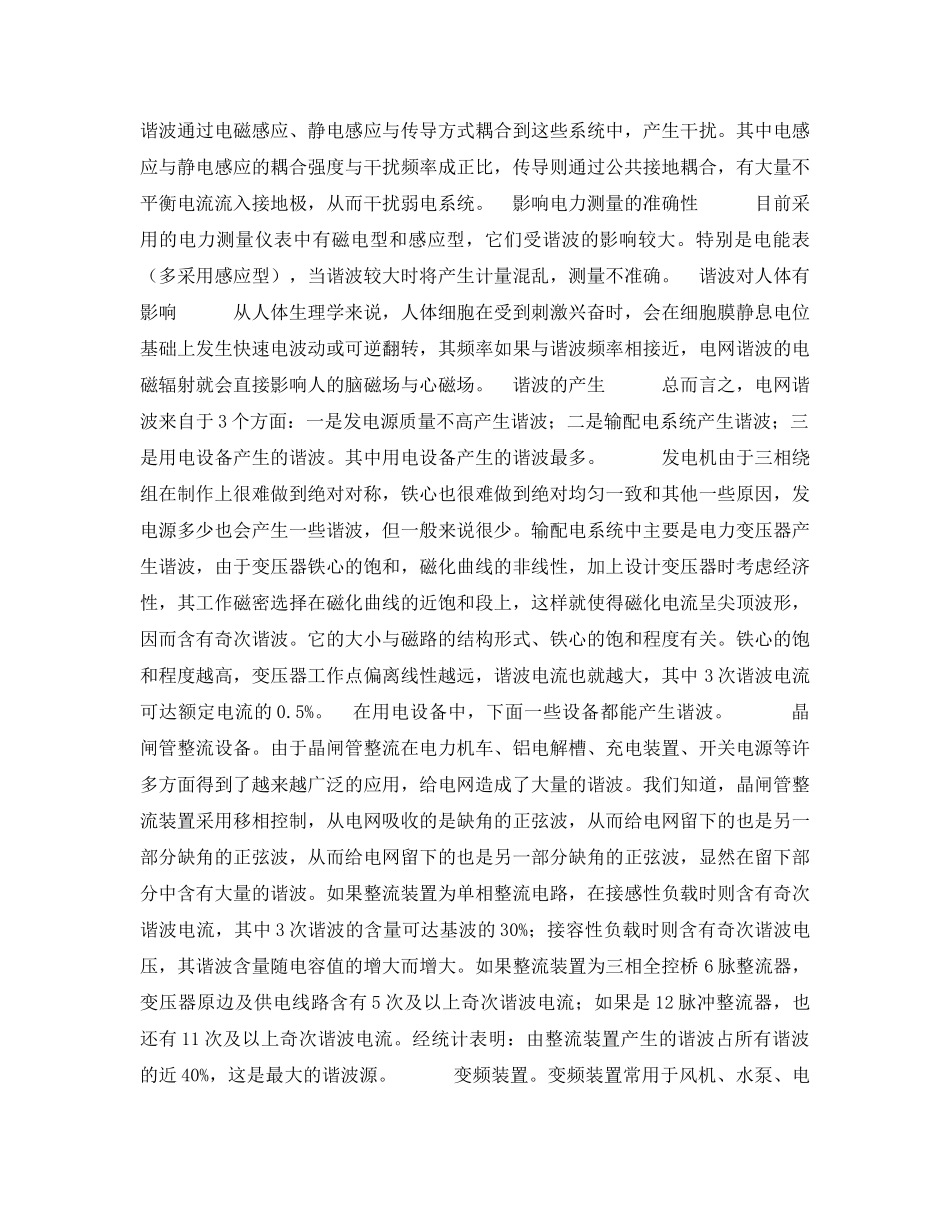

电力系统中谐波的危害与产生电网谐波造成电网污染，正弦电压波形畸变，使电力系统的发供用电设备出现许多异常现象和故障，情况日趋严重。本文全面论述了电力系统中谐波的危害及产生情况，希望能引起我们的高度重视。谐波的危害电力系统中谐波的危害是多方面的，概括起来有以下几个方面：1.对供配电线路的危害（1）影响线路的稳定运行供配电系统中的电力线路与电力变压器一般采用电磁式继电器、感应式继电器或晶体管继电器予以检测保护，使得在故障情况下保证线路与设备的安全。但由于电磁式继电器与感应式继电器对10%以下含量高达40%时又导致继电保护误动作，因而在谐波影响下不能全面有效地起到保护作用。晶体管继电器虽然具有许多优点，但由于采用了整流取样电路，容易受谐波影响，产生误动或拒动。这样，谐波将严重威胁供配电系统的稳定与安全运行。（2）影响电网的质量电力系统中的谐波能使电网的电压与电流波形发生畸变。如民用配电系统中的中性线，由于荧光灯、调光灯、计算机等负载，会产生大量的奇次谐波，其中3次谐波的含量较多，可达40%；三相配电线路中，相线上的3的整数倍谐波在中性线上会叠加，使中性线的电流值可能超过相线上的电流。另外，相同频率的谐波电压与谐波电流要产生同次谐波的有功功率与无功功率，从而降低电网电压，浪费电网的容量。2.对电力设备的危害对电力电容器的危害当电网存在谐波时，投入电容器后其端电压增大，通过电容器的电流增加得更大，使电容器损耗功率增加。对于膜纸复合介质电容器，虽然允许有谐波时的损耗功率为无谐波时损耗功率的1.38倍;对于全膜电容器允许有谐波时的损耗功率为无谐波时的1.43倍，但如果谐波含量较高，超出电容器允许条件，就会使电容器过电流和过负荷，损耗功率超过上述值，使电容器异常发热，在电场和温度的作用下绝缘介质会加速老化。尤其是电容器投入在电压已经畸变的电网中时，还可能使电网的谐波加剧，即产生谐波扩大现象。另外，谐波的存在往往使电压呈现尖顶波形，尖顶电压波易在介质中诱发局部放电，且由于电压变化率大，局部放电强度大，对绝缘介质更能起到加速老化的作用，从而缩短电容器的使用寿命。一般来说，电压每升高10%，电容器的寿命就要缩短1/2左右。再者，在谐波严重的情况下，还会使电容器鼓肚、击穿或爆炸。对电力变压器的危害谐波使变压器的铜耗增大，其中包括电阻损耗、导体中的涡流损耗与导体外部因漏磁通引起的杂散损耗都要增加。谐波还使变压器的铁耗增大，这主要表现在铁心中的磁滞损耗增加，谐波使电压的波形变得越差，则磁滞损耗越大。同时由于以上两方面的损耗增加，因此要减少变压器的实际使用容量，或者说在选择变压器额定容量时需要考虑留出电网中的谐波含量。除此之外，谐波还导致变压器噪声增大，变压器的振动噪声主要是由于铁心的磁致伸缩引起的，随着谐波次数的增加，振动频率在1KHZ左右的成分使混杂噪声增加，有时还发出金属声。对电力电缆的危害由于谐波次数高频率上升，再加之电缆导体截面积越大趋肤效应越明显，从而导致导体的交流电阻增大，使得电缆的允许通过电流减小。另外，电缆的电阻、系统母线侧及线路感抗与系统串联，提高功率因数用的电容器及线路的容抗与系统并联，在一定数值的电感与电容下可能发生谐振。对用电设备的危害对电动机的危害谐波对异步电动机的影响，主要是增加电动机的附加损耗，降低效率，严重时使电动机过热。尤其是负序谐波在电动机中产生负序旋转磁场，形成与电动机旋转方向相反的转矩，起制动作用，从而减少电动机的出力。另外电动机中的谐波电流，当频率接近某零件的固有频率时还会使电动机产生机械振动，发出很大的噪声。对低压开关设备的危害对于配电用断路器来说，全电磁型的断路器易受谐波电流的影响使铁耗增大而发热，同时由于对电磁铁的影响与涡流影响使脱扣困难，且谐波次数越高影响越大；热磁型的断路器，由于导体的集肤次应与铁耗增加而引起发热，使得额定电流降低与脱扣电流降低；电子型的断路器，谐波也要使其额定电流降低，尤其是检测峰值的电子断路器，额定电流降低得更多。由此可知，上述三种配电断路器都可能因谐波产生误动作...
