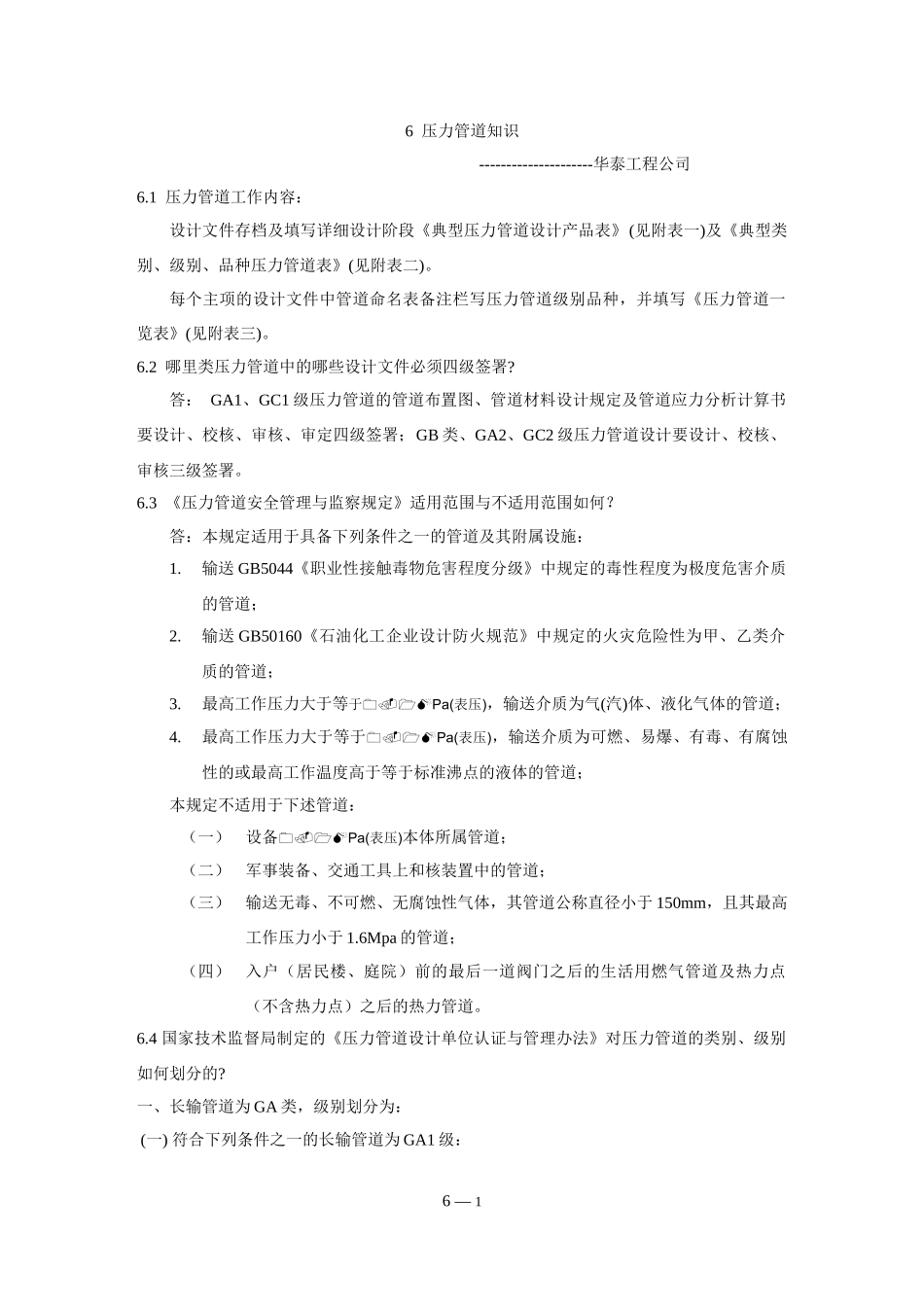

6压力管道知识---------------------华泰工程公司6.1压力管道工作内容：设计文件存档及填写详细设计阶段《典型压力管道设计产品表》(见附表一)及《典型类别、级别、品种压力管道表》(见附表二)。每个主项的设计文件中管道命名表备注栏写压力管道级别品种，并填写《压力管道一览表》(见附表三)。6.2哪里类压力管道中的哪些设计文件必须四级签署?答：GA1、GC1级压力管道的管道布置图、管道材料设计规定及管道应力分析计算书要设计、校核、审核、审定四级签署；GB类、GA2、GC2级压力管道设计要设计、校核、审核三级签署。6.3《压力管道安全管理与监察规定》适用范围与不适用范围如何？答：本规定适用于具备下列条件之一的管道及其附属设施：1.输送GB5044《职业性接触毒物危害程度分级》中规定的毒性程度为极度危害介质的管道；2.输送GB50160《石油化工企业设计防火规范》中规定的火灾危险性为甲、乙类介质的管道；3.最高工作压力大于等于Pa(表压)，输送介质为气(汽)体、液化气体的管道；4.最高工作压力大于等于Pa(表压)，输送介质为可燃、易爆、有毒、有腐蚀性的或最高工作温度高于等于标准沸点的液体的管道；本规定不适用于下述管道：（一）设备Pa(表压)本体所属管道；（二）军事装备、交通工具上和核装置中的管道；（三）输送无毒、不可燃、无腐蚀性气体，其管道公称直径小于150mm，且其最高工作压力小于1.6Mpa的管道；（四）入户（居民楼、庭院）前的最后一道阀门之后的生活用燃气管道及热力点（不含热力点）之后的热力管道。6.4国家技术监督局制定的《压力管道设计单位认证与管理办法》对压力管道的类别、级别如何划分的?一、长输管道为GA类，级别划分为：(一)符合下列条件之一的长输管道为GA1级：6―1(1)输送有毒、可燃、易爆气体介质，且压力P>1.6Mpa的管道；(2)输送有毒、可燃、易爆液体介质，输送距离(注1)≥200Km且管道公称直径DN≥300mm的管道；(3)输送浆体介质，输送距离≥50Km且管道公称直径DN≥150mm的管道。(二)符合以下条件之一的长输管道为GA2级：(1)输送有毒、可燃、易爆气体介质，设计压力P≤1.6MPa的管道；(2)GA1(2)范围以外的长输管道；(3)GA1(3)范围以外的长输管道。二、公用管道为GB类,级别划分为：GB1、燃气管道GB2、热力管道三、工业管道为GC类,级别划分为：(一)符合下列条件之一的管道为GC1级：(1)输送GB5044《职业性接触毒物危害程度分级》中，毒性程度为极度危害介质的管道；(2)输送GB50160《石油化工企业设计防火规范》及GBJ16《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体介质且设计压力P≥4.0MPa的管道；(3)输送可燃流体介质、有毒流体介质，设计压力P≥4.0MPa且设计温度大于等于400C的管道；(4)输送流体介质且设计压力P≥10.0MPa的管道。(二)符合以下条件之一的工业管道为GC2级：1.输送GB50160《石油化工企业设计防火规范》及GBJ16《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体介质且设计压力P<4.0MPa的管道；2.输送可燃流体介质、有毒流体介质，设计压力P<4.0MPa且设计温度≥400C的管道；3.输送非可燃流体介质、无毒流体介质，设计压力P<10.0MPa且设计温度≥400C的管道；4.输送流体介质、设计压力P<10.0MPa且设计温度<400C的管道；注1：输送距离指产地、储存库、用户间的用于输送商品介质管道的直接距离。6.5压力管道设计单位认证的依据是什么?答：压力管道设计单位认证的依据：(1)根据劳动部[1996]140号文，关于颁发《压力管道安全管理与监察规定》的通知。在该规定中第十条：“压力管道的设计单位应取得省级以上有关主管部门颁发的设计资格证，并报省级以上劳动行政部门备案。”(2)国家质量技术监督局质技监局锅发[1999]272号关于颁发《压力管道设计单位资格认证6―2与管理办法》的通知第六条压力管道设计资格由国家质量技术监督局或省级质量技术监管行政部门批准、发证。6.6《压力管道安全管理与监察规定》解析：本条（一）款中为什么规定“输送GB5044中规定的毒性程度为极度危害介质的管道”为安全监察范围？主要理由是：1．人体接触或吸入这些极度危...
