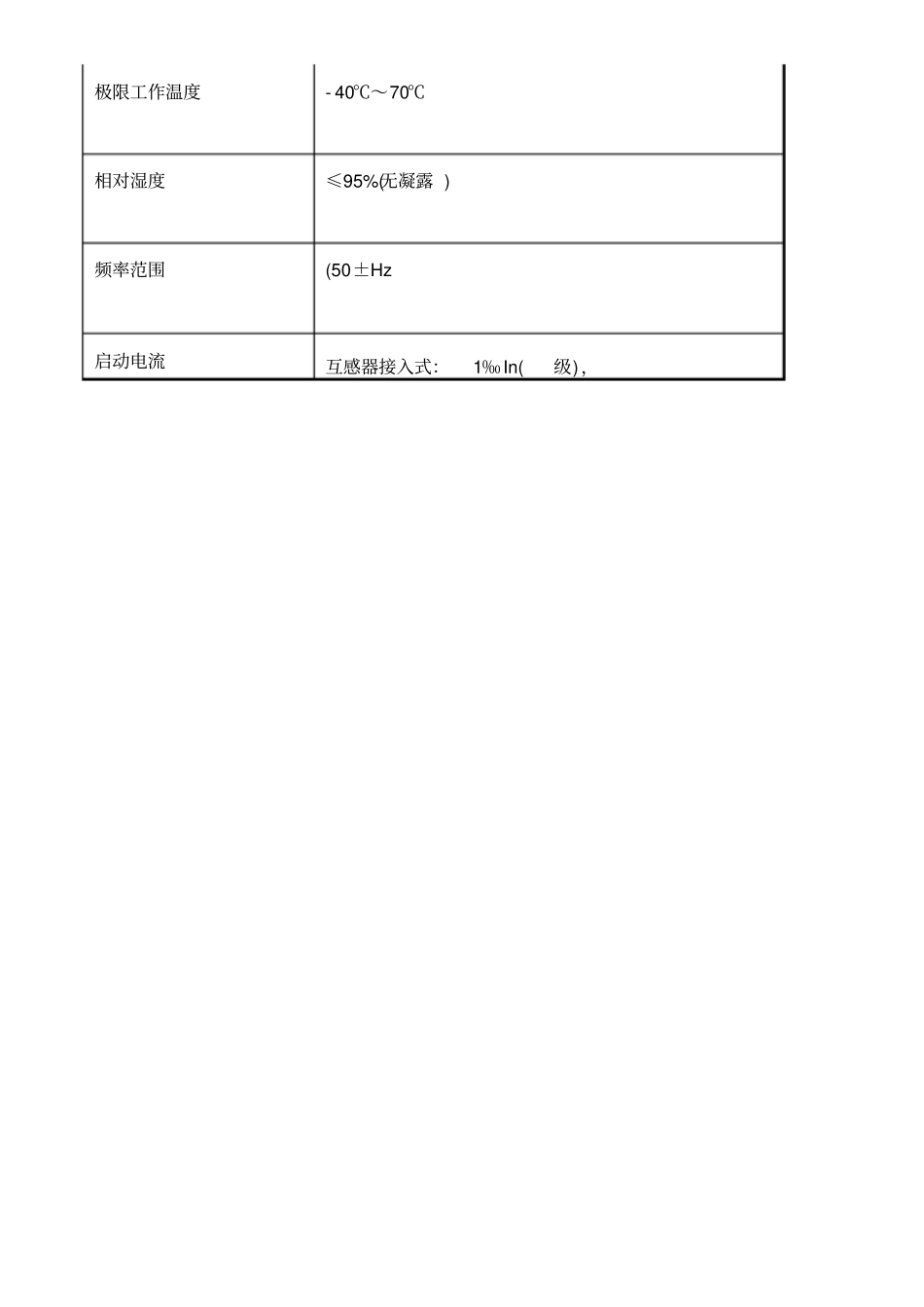

DSSD331/DTSD341-MB3说明书1综合介绍概述DSSD331/DTSD341(配置号MB3)型三相电子式多功能电能表是威胜集团有限公司研制生产的新一代智能型高科技电能计量产品,符合GB/、GB/、GB/和DL/T614-2007等电能表有关标准,采用DL/T645-1997通信规约。业务咨询电话:5工作原理简述本产品由电流互感器、集成计量芯片、微处理器、温补实时时钟、数据接口设备和人机接口设备组成。集成计量芯片将来自电压分压,电流互感器的模拟信号转换为数字信号,并对其进行数字积分运算,从而精确地获得有功电量和无功电量,微处理器依据相应费率和需量等要求对数据进行处理。其结果保存在数据存储器中,并随时向外部接口提供信息和进行数据交换,其原理框图如图1所示。UauaUn电压unUb分压ub电路UnunUcucUnunIa+ia+Ia-ia-Ib+ib+Ib-ib-UIc+(CT)ic+Ic-ic-U图1:工作原理简述(以三相四线表为例)技术参数1.3.1主要技术参数项目技术要求参比电压3×220V/380V,3×100V,3×100V工作电压范围三相80%Un~120%Un电流测量范围互感器接入式:A,1(2)A,(6)A,5(10)A,5(6)A直通式:10(40)A,15(60)A,20(80)A准确度等级有功、级、1级无功2级工作温度-25℃~60℃极限工作温度-40℃~70℃相对湿度≤95%(无凝露)频率范围(50±Hz启动电流互感器接入式:1‰In(级),2‰In(1级)直通式:4‰Ib(1级)功耗<,6VAMTBF≥1×105h1.3.2日历时钟时钟误差≤s/d(0℃~+40℃时:±2ppm;-40℃~+85℃时:±)时钟频率1Hz电池寿命10年电池连续工作时间≥5年1.3.3光耦脉冲输出出厂设置以表计面板标识为准。对(6)A的电表,通常设为:3×220V/380V的低压表:有功:6400imp/kW·h脉冲输出常数无功:6400imp/kvar·h3×100V,3×100V的高压表:有功:20000imp/kW·h无功:20000imp/kvar·h脉冲输出宽度(65±5)ms最大容许通过电流10mA(DC)工作电压5V~24V(DC)1.3.4继电器输出如果选择了负荷报警功能,将配置“报警”继电器,“报警辅助端子为继电器的常开触点。继电器的开关能力:纯阻性负载的情况下,220VAC,130mA1.3.5其它数据外形尺寸长×宽×厚=220mm×170mm×75mm净重约21.3.6外形和布局1.3.7安装尺寸31.3.8接线尺寸1.3.9主端子接线图123456789123456789123456789C三相三线经电压.电流互感器接入式接线图注:辅助电源为可选功能,具体接线以表计端盖上接线图为准。42仪表主要功能电量分时计量本仪表有两种配置:TH及TF型(由模式字1的b6设置)。TH型为双方向电能表,它可以计量正、反向有功,4象限无功以及A、B、C各元件有功、无功电量。TF型为单方向电能表,它可以计量正向有功,4象限无功以及A、B、C各元件有功、无功电量,反向有功计量精度不作保证,仅供参考。TH型和TF型电能表都能计量2种组合的无功电量,2种组合的无功电量可由4个象限的无功电量任意组合(通过无功组合模式字设置)。各种总电量均可以按最大8种费率时段进行分时计量(A、B、C各元件的电量不分时计量)。本表计可设置主副两套时段。电表是否进行主副两套时段切换,受电表模式字3的b5位控制。每套时段最大8费率。每套时段可设置最大10个年时区切换数,最大8个日时段表,每天最大14时段切换。每套时段可设置90个公共假日,可设置周休日时段。百年日历、时间,闰年自动切换。注意,如果时段表中某一时段的费率号大于费率数时(设置错误),此时段的电量计入费率1。电量显示小数位数设为2时:有功电量,最大累计电量为。对于无功电量,最大累计电量为±。反向有功电量是否计入正向有功电量由模式字2的b2确定。通信软件在解析和设置电量时必须与电表的电量显示小数位一致。最大需量分时计量TH型电表可计算正、反向有功、输入无功(Ⅰ+Ⅱ)及输出无功(Ⅲ+Ⅳ)最大需量及其出现时间(年月日时分);TF型电表可计算正向有功、输入无功(Ⅰ+Ⅱ)及输出无功(Ⅲ+Ⅳ)最大需量及其出现时间(年月日时分)。两种配置均可以计量8种费率的最大需量及其发生时间。最大需量的积分周期和滑差步进时间可选择,滑差时间只能设置为1、2、3、5、10分钟,需量周期与滑差时间的设置必须满足下述关系:1≤(需量周期÷滑差时间)≤15,且需量周期能被滑差时间整除。需量与时钟同步。跨月结算本表存...
