课题二路基排水设施课件VIP专享VIP免费

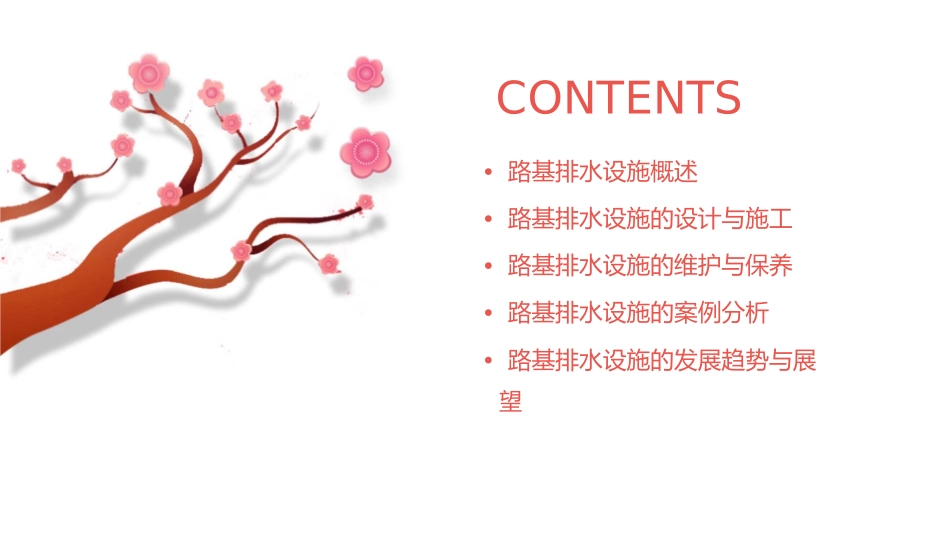

课题二路基排水设施课件CONTENTS•路基排水设施概述•路基排水设施的设计与施工•路基排水设施的维护与保养•路基排水设施的案例分析•路基排水设施的发展趋势与展望01路基排水设施概述路基排水设施的定义地面排水设施主要包括边沟、截水沟、排水沟等，用于汇集和排除地表径流。路基排水设施是指为防止路基受到水侵害而设置的排水系统，包括地面排水设施和地下排水设施。地下排水设施主要包括暗沟、渗沟等，用于引导和排除地下水。路基排水设施的重要性路基排水设施是保障道路安全和稳定的重要措施，能够有效地降低水对路基的侵害，防止路面的损坏和变形。良好的路基排水设施能够提高道路的使用寿命，减少维修费用，保障交通顺畅。在多雨、寒冷等特殊地区，路基排水设施的作用更加突出，能够有效防止道路水毁和冻害。路基排水设施的类型地面排水设施：边沟、截水沟、排水沟等。地下排水设施：暗沟、渗沟等。其他排水设施：急流槽、蒸发池等。02路基排水设施的设计与施工设计原则与流程遵循因地制宜原则确保安全可靠性根据工程所在地的水文、地质和气候条件，合理选择排水设施的类型和规模。设计时应充分考虑排水设施的结构安全、稳定性和耐久性，确保排水设施在运营过程中能够长期稳定地发挥作用。优化设计方案注重环境保护结合工程实际情况，进行多方案比选，选择技术可行、经济合理的最优设计方案。在满足功能要求的前提下，尽量减少对周边环境的干扰和破坏，合理利用水资源。施工方法与注意事项土方开挖根据设计要求，确定开挖范围和深度，采用适当的开挖方法，保证边坡稳定。施工前准备对施工现场进行详细勘察，了解地形、地貌、水文等条件，编制施工组织设计和安全技术措施。02混凝土浇筑03按照设计要求的混凝土强度、配合比01等指标，进行混凝土的制备和浇筑，确保混凝土质量。施工注意事项加强施工现场安全管理，遵循安全生产规定，确保施工人员的人身安全。0504回填与夯实在排水设施施工完毕后，对开挖区域进行回填和夯实，确保回填质量符合设计要求。质量检测与验收检测内容验收程序按照相关规定和标准，对路基排水设施进行验收，确保各项指标符合设计要求和规范标准。对路基排水设施的各个组成部分进行质量检测，包括土方工程、混凝土工程、砌筑工程等。01020304检测方法验收资料采用观察、测量、试验等方法，对各项指标进行检测和验证。整理和归档验收过程中产生的各种资料，包括检测报告、验收记录等，以便后期查阅和使用。03路基排水设施的维护与保养日常维护措施每日巡查对路基排水设施进行每日巡查，检查设施是否正常工作，有无异常情况。清理杂物定期清理排水设施内的杂物，保持设施畅通无阻。监测水流观察排水设施的水流情况，确保水流顺畅，无堵塞现象。定期保养计划年度保养每年对排水设施进行全面保养，包括更换损坏的设施、检查设施的完整性等。季度保养每季度对排水设施进行全面检查，包括清理淤泥、杂草等。定期维护根据设施的使用情况，定期进行维护保养，确保设施的正常使用。常见故障及处理方法010203堵塞故障漏水故障设备故障当排水设施出现堵塞时，应及时清理杂物，保持设施畅通。当排水设施出现漏水时，应立即修复损坏的部位，确保设施的正常使用。当排水设施的设备出现故障时，应及时更换损坏的设备，确保排水设施的正常工作。04路基排水设施的案例分析某高速公路路基排水设施案例总结词设计先进、排水效果好详细描述该高速公路的路基排水设施采用了先进的设计理念，有效地将路面水排出，避免了水对路面的侵蚀和损坏。该设施包括边沟、排水沟、涵洞等，能够快速地将路面积水排出，保证了道路的畅通和安全。某铁路路基排水设施案例总结词结构稳定、耐久性好详细描述该铁路的路基排水设施设计注重结构的稳定性和耐久性，采用了高质量的材料和施工工艺，确保了设施的使用寿命和稳定性。该设施包括排水沟、渗沟等，有效地将铁路线路范围内的水排出，保证了铁路的安全运营。某城市道路路基排水设施案例总结词环保节能、维护方便详细描述该城市道路的路基排水设施设计注重环保和节能，采用了生态排水设施，如植草沟、渗井等，既能够有效地排水，又能够减少...
