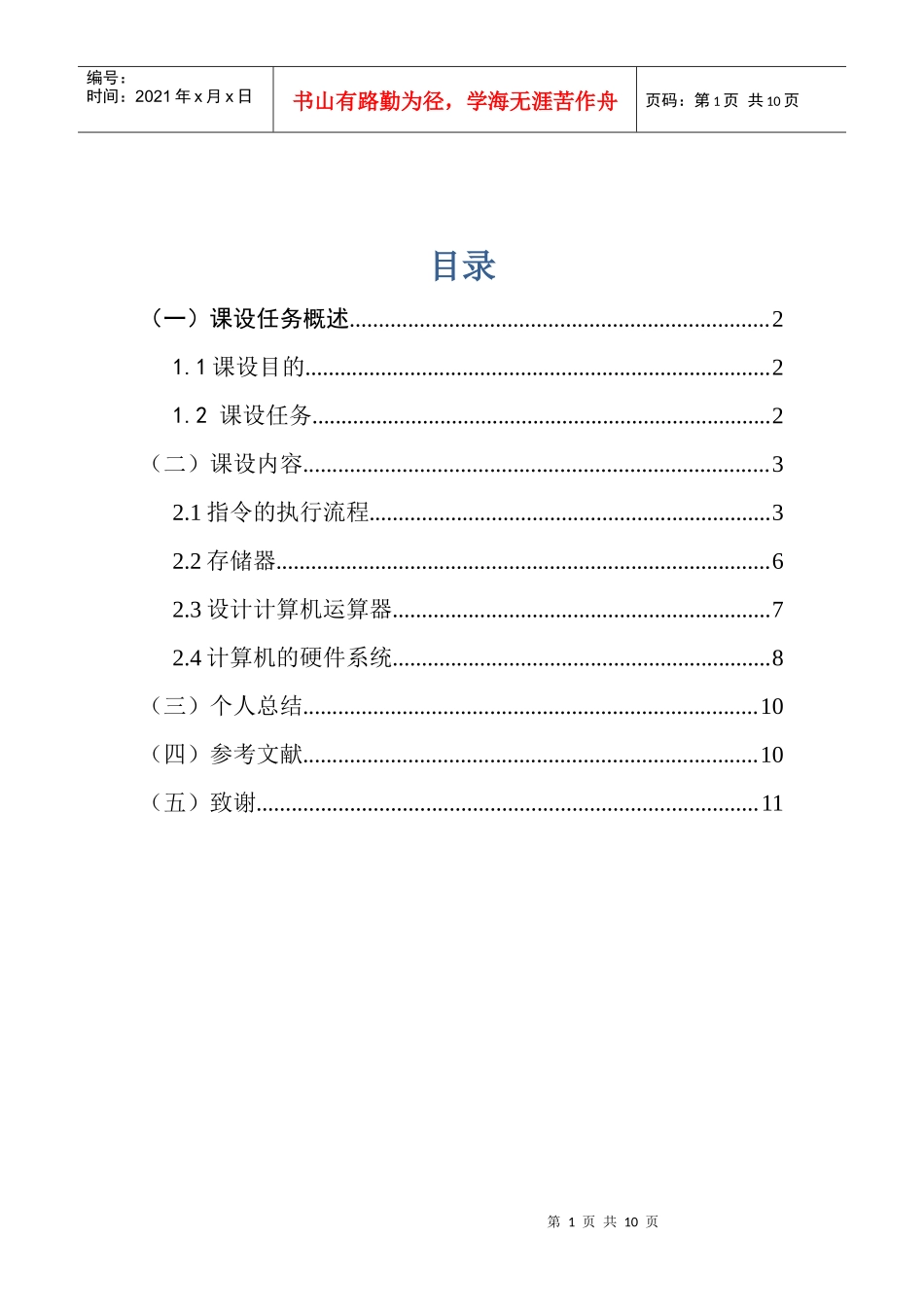

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页目录（一）课设任务概述........................................................................21.1课设目的................................................................................21.2课设任务...............................................................................2（二）课设内容................................................................................32.1指令的执行流程.....................................................................32.2存储器.....................................................................................62.3设计计算机运算器.................................................................72.4计算机的硬件系统.................................................................8（三）个人总结..............................................................................10（四）参考文献..............................................................................10（五）致谢......................................................................................11第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页（一）课设任务概述1.1课设目的通过课设，掌握计算机系统软硬件维护的方法，并能利用所学知识，完成课设内容。1.2课设任务（1）参考给出的或者课本上的计算机的硬件（应有中断功能）组成，写出完成下面给定的指令格式的指令的执行流程；（2）某机器中，已知配有一个地址空间为0000H-3FFFH的ROM区域。现在再用一个RAM芯片（8K*8）形成40K*16位的RAM区域，起始地址为6000H。假设RAM芯片有CS和WE信号控制端。CPU的地址总线为A15-A0，数据总线为D15-D0，控制信号为R/W（读/写），MREQ（访存），要求：（1）画出主存地址框图。（2）画出组成连接框图。（3）设计计算机运算器（包括逻辑框图与指令系统，以及各指令的微程序流程图）（4）了解计算机的硬件系统。就计算机的某些硬件组成部分，说明对其认识。（5）简单的类MIPS多周期流水线处理器的实现实验。（二）课设内容2.1指令的执行流程2.1.1参考给出的或者课本上的计算机的硬件（应有中断功能）组成，写出完成下面给定的指令格式的指令的执行流程；第3页共10页第2页共10页PC->ARXRLDR，SRM->DRDR->IR译码DR->YSR->XXY->DR⊕编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页（1）寄存器内容完成“异或”运算“异或”指令的指令格式DR:目标寄存器SR：源寄存器操作码DRSR（2）把一个内存单元中的内容读到所选择的一个累加器中。操作码DRSR第4页共10页第3页共10页ABUS->I/O译码启动PC->AR->ABUSDBUS->DR->IRPC+1->PCIR->DR->AR->ABUS编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页(3)④OUTaddr00110000××××[addr]BUS第5页共10页第4页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共10页2.2存储器某机器中，已知配有一个地址空间为0000H-3FFFH的ROM区域。现在再用一个RAM芯片(8K×8)形成40K×16位的RAM区域，起始地址为6000H,假定RAM芯片有和信号控制端。CPU的地址总线为A15-A0，数据总线为D15-D0，控制信号为R/(读/写)，(访存)，要求：（1）画出地址译码方案。（2）将ROM与RAM同CPU连接。依题意，主存地址空间分布如右图所示，可选用2片(16K×8位)的EPROM作为ROM区；10片的8K×8位RAM片组成40K×16位的RAM区。(16K×8位)的EPROM需14位片内地址，而(8K×8)RAM需13位片内地址，故可用A15-A13三位高地址经译码产生片选信号,方案如下:第6页共10页第5页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共10页2.3设计计算机运算器（1）ADD指令执行流程：指令助记符位23222120191817161514131211109876543210指令码（十六进制）信号S3S2S1S0CnMX1X0OIC...
