110KV变电所建筑安装工程施工进度计划VIP免费

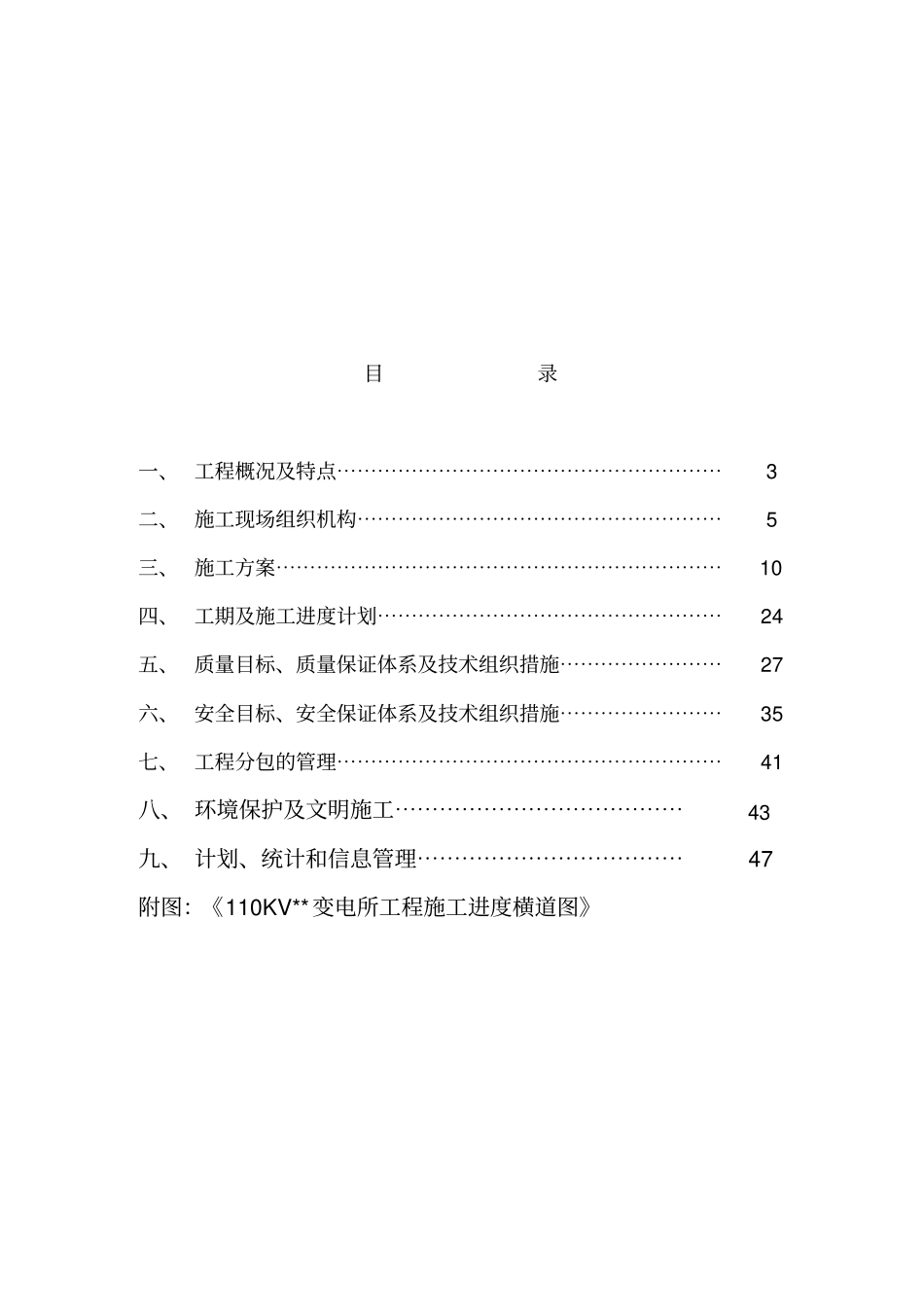

目录一、工程概况及特点⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3二、施工现场组织机构⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5三、施工方案⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10四、工期及施工进度计划⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯24五、质量目标、质量保证体系及技术组织措施⋯⋯⋯⋯⋯⋯⋯⋯27六、安全目标、安全保证体系及技术组织措施⋯⋯⋯⋯⋯⋯⋯⋯35七、工程分包的管理⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯41八、环境保护及文明施工⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯43九、计划、统计和信息管理⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯47附图：《110KV**变电所工程施工进度横道图》一、工程概况及特点110KV**变电所工程是**城网建设与主网改造共同建设项目之一。由**电力勘测设计院设计，项目法人是湖北省**公司，承建单位是**供电局，监理单位是湖北**建设监理有限责任公司。工程计划于2001年12月至2002年5月底，日历工期为150天。1．1．工程概况1．1．1．工程简述工程名称：110KV**变电所建筑安装工程工程地点：位于**市城区。1．1．2．工程规模本变电所工程占地2200平方米，建筑物占地面积792.2平方米，建筑占地面积904.73平方米，主控室面积81平方米，建筑系数为6.84%。本工程终期规模为80兆伏安三相二卷有载调压变压器两台，本期两台，电压等级为110KV／10KV；llOKV出线终期2回，本期两回，内桥结线，采用GIS电气设备；10KV采用单母分段带旁母结线，出线终期24回，本期24回；10KV电容补偿装置终（本）期为2×60MVar。1．1．3．施工承包范围及主要工作量：A、本公司将按招标文件的要求，将独立地完成招标所规定的全部土建、安装、调试（含单体调试、分系统调试等），配合整套启动调试和参加验收联合试运行、移交维护、保管、保修等。B．110KV**变电所主要工程项目：序号工程项目备注一建筑工程1主控制楼全部布置为一层，10KV配电装置室的地下电缆室为一层，地上一层，为主变压器室、110KV配电装置室、10KV配电装置室、主控制室和通讯室。210KV配电室3110KV屋内设备基础4主变系统设备基础5主变系统中性点设备支架及基础6电缆沟7消弧线圈及电容补偿装置支架及基础8事故集油坑9所内土石方10所内道路11所区上下水道12围墙13围墙大门14所区绿化二安装工程1主变系统2110KV屋内配电装置内桥接线，GIS装置310KV屋内配电装置户内双列布置，电缆出线410KV侧无功补偿及消弧线圈户外布置5控制及直流系统6所用电系统及照明7全所电缆及接地三其他工程调试单体调试、分系统调试、联合试运转1．1．4．工程特点110KV**变电站所址位于**城区，交通便利，站区位于**山山脚下，属丘陵岗地，上部为杂填土，下部为强风化泥质砂岩，地貌较单一，地震强度6度。主控制室110KV配电装置、10KV配电装置采用户用装置；110KV采用六氟化硫组合电器且为内桥结线，10KV为户内双列布置电缆出线。110KV**变电站采用综合自动化方式，以全微机站型二次设备代替常规设备，直流系统采用高频开关电源及免维蓄电池，且将控制、保护、自动装置及五防闭锁等功能都纳入该综合自动化系统中，做到硬件资源、信息资源共享。采用综自系统将简化变电站二次结线，减轻施工及运行维护工作量，降低变电站总体造价的运行维护费用。二、施工现场组织机构2．1．现场组织管理组建由有施工和管理经验人员组成的项目部，项目经理对公司经理负责，受经理委托在施工现场对本工程项目的实施过程进行组织管理和协调。在工程施工中贯彻公司质量方针，执行公司《质量手册》和相关程序文件，按照合同规定的承包范围完成施工任务，接受项目法人指定的监理工程师的检查和监督，处理和协调各方关系，为工程施工创造良好环境和条件，全面达到工程管理目标。项目部下设办公室、财务部、工程部、物资部。项目部设在变电所工地。2．1．1．组织机构关系图公司本部经理计划科器财科工程科安全科质检科机具科生技科政工科项目经理：***项目总工：***办公室主任：***人数：1人财务部主任：******人数：2人工程部主任：******人数：5人物资部主任******人数：2人变电施工队队长***土建施工队队长***图2-1组织机构关系图2．1．2．部门主要职责A．项目...
