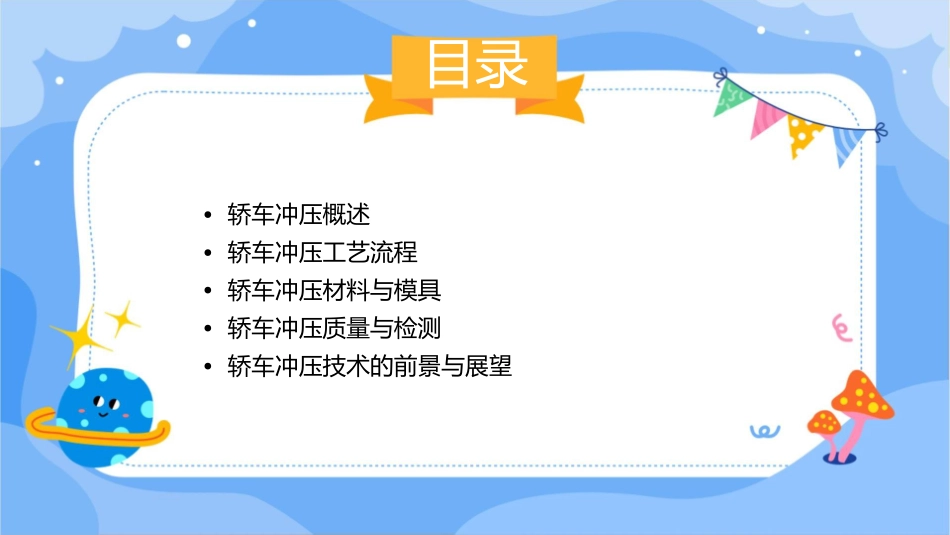

轿车冲压简介课件目录•轿车冲压概述•轿车冲压工艺流程•轿车冲压材料与模具•轿车冲压质量与检测•轿车冲压技术的前景与展望轿车冲压概述冲压技术的定义冲压技术是一种金属加工工艺，通过施加压力将金属板材或管材加工成所需形状和尺寸的零部件。冲压技术主要分为两类：冲裁和成形。冲裁是利用模具将金属板材剪切成所需形状，而成形是将金属板材或管材加工成三维形状。冲压技术在轿车制造中的重要性轿车制造中，冲压技术是不可或缺的一环。由于轿车车身结构复杂，需要大量形状各异的金属零部件，而这些零部件主要依靠冲压技术加工而成。冲压技术能够高效、高精度地加工出高质量的金属零部件，满足轿车制造对精度、强度和外观质量的要求。冲压技术的发展历程冲压技术的发展经历了多个阶段。最初，手工冲压是主要的加工方式，但随着工业化的进程，机械化冲压逐渐取代手工冲压。进入20世纪，随着计算机技术和自动化技术的不断发展，计算机数控（CNC）冲压设备和自动化生产线逐渐普及，使得冲压技术更加高效、精确和智能化。轿车冲压工艺流程冲压工艺的分类按工艺特点分类分为普通冲压和精密冲压。普通冲压以热轧板材、铸锻件为坯料，经压力加工获得所需形状、尺寸和性能的零件。精密冲压则以冷轧或热轧板材为坯料，加工后达到较高尺寸精度和较低粗糙度数值。按加工方式分类分为分离工序和成形工序。分离工序是指使坯料沿一定的轮廓线分离而获得一定形状、尺寸和边缘完整性的零件的工序；成形工序是指使坯料在不破裂的条件下产生塑性变形，并获得所要求的零件形状、尺寸和性能的工序。冲压工艺流程详解备料清洗剪裁与下料根据产品需求，准备不同规格的钢板。去除钢板表面的油污、锈迹等杂质，保证下道工序的正常进行。将钢板剪裁成适合冲压的规格和形状。质检与包装整型与校正弯曲与成形对成品进行质量检查，合格后进对成形后的零件进行整型、校正，通过模具对钢板进行弯曲、拉伸行包装。确保其形状、尺寸符合要求。等操作，使其形成所需的形状。冲压工艺中的关键技术模具设计制造技术模具是冲压工艺中的重要组成部分，其设计制造精度直接影响产品的质量和生产效率。因此，需要不断提高模具的设计制造水平，以满足不断变化的市场需求。高强度钢板冲压技术随着汽车轻量化需求的增加，高强度钢板在汽车制造中得到了广泛应用。如何实现高强度钢板的有效冲压，提高其成形性能和尺寸精度，是当前研究的热点问题之一。冲压生产自动化与智能化技术随着工业4.0和智能制造技术的不断发展，冲压生产自动化与智能化已成为行业发展的必然趋势。通过引入机器人、自动化生产线和智能化管理系统，可以提高生产效率、降低成本、提升产品质量和一致性。轿车冲压材料与模具冲压材料的选择010203钢材不锈钢铝材高强度、耐磨、耐腐蚀，适用于复杂形状和高精度要求的冲压件。具有良好的耐腐蚀性和美观性，适用于外观要求较高的冲压件。质轻、强度高、易于加工，适用于需要减轻重量和降低成本的冲压件。模具的设计与制造模具设计根据产品要求和工艺要求，进行模具结构设计、零件加工和装配图设计。模具制造采用合适的加工设备和工艺技术，将原材料加工成符合要求的模具。模具调试对制造完成的模具进行试模和调整，确保模具的正常运行和产品质量的稳定。模具的维护与保养清洁保养定期清洁模具表面，去除油污和杂质，保持模具的光洁度和精度。定期检查对模具进行定期检查，发现并解决潜在问题，确保模具的正常运行。润滑保养定期对模具进行润滑保养，减少磨损和摩擦，延长模具的使用寿命。轿车冲压质量与检测冲压件的质量标准尺寸精度形状精度冲压件的尺寸应符合图纸要求，误差在允许范围内。冲压件的形状应符合设计要求，无明显的扭曲和变形。表面质量材质与性能冲压件的表面应光滑、无裂纹、无毛刺等缺冲压件的材料应符合要求，性能指标如强度、韧性等应满足设计要求。陷。冲压件的检测方法目视检测尺寸测量通过肉眼或放大镜对冲压件进行外观检测，检查是否有明显缺陷。使用测量工具对冲压件的尺寸进行测量，检查是否符合要求。力学性能检测无损检测对冲压件进行拉伸、压缩、弯曲等试验，检测其力学性能是否...
