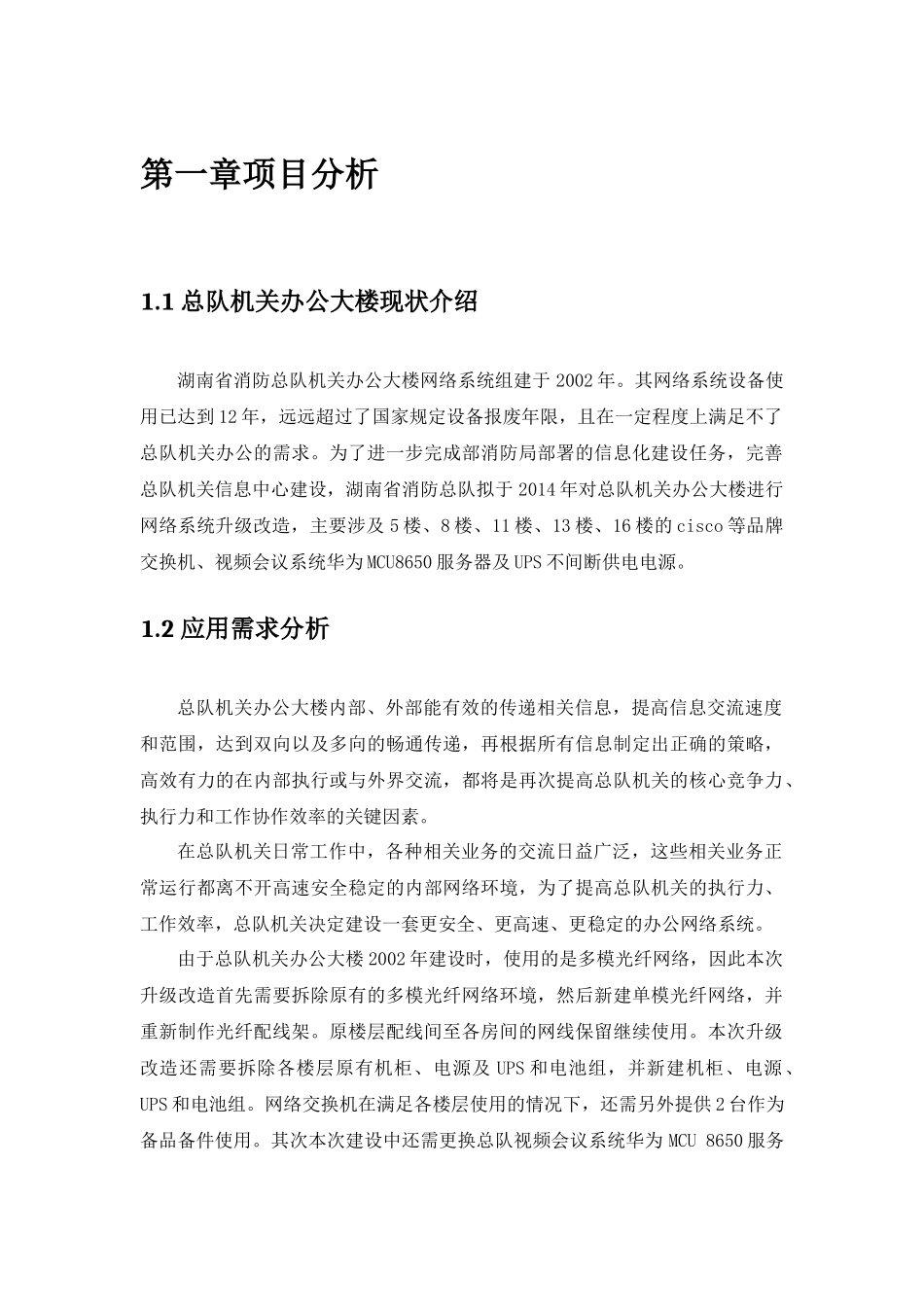

湖南省消防总队机关办公大楼网络升级改造方案湖南天大天财科技发展有限公司2014年1月第一章项目分析1.1总队机关办公大楼现状介绍湖南省消防总队机关办公大楼网络系统组建于2002年。其网络系统设备使用已达到12年，远远超过了国家规定设备报废年限，且在一定程度上满足不了总队机关办公的需求。为了进一步完成部消防局部署的信息化建设任务，完善总队机关信息中心建设，湖南省消防总队拟于2014年对总队机关办公大楼进行网络系统升级改造，主要涉及5楼、8楼、11楼、13楼、16楼的cisco等品牌交换机、视频会议系统华为MCU8650服务器及UPS不间断供电电源。1.2应用需求分析总队机关办公大楼内部、外部能有效的传递相关信息，提高信息交流速度和范围，达到双向以及多向的畅通传递，再根据所有信息制定出正确的策略，高效有力的在内部执行或与外界交流，都将是再次提高总队机关的核心竞争力、执行力和工作协作效率的关键因素。在总队机关日常工作中，各种相关业务的交流日益广泛，这些相关业务正常运行都离不开高速安全稳定的内部网络环境，为了提高总队机关的执行力、工作效率，总队机关决定建设一套更安全、更高速、更稳定的办公网络系统。由于总队机关办公大楼2002年建设时，使用的是多模光纤网络，因此本次升级改造首先需要拆除原有的多模光纤网络环境，然后新建单模光纤网络，并重新制作光纤配线架。原楼层配线间至各房间的网线保留继续使用。本次升级改造还需要拆除各楼层原有机柜、电源及UPS和电池组，并新建机柜、电源、UPS和电池组。网络交换机在满足各楼层使用的情况下，还需另外提供2台作为备品备件使用。其次本次建设中还需更换总队视频会议系统华为MCU8650服务器，增加一台录播服务器，实现对电视电话会议和视频培训的录像功能。并同时对总队原有华为MCU8650服务器进行系统版本升级和会议控制软件升级，升级后的原有设备将作为备机使用。本方案中将要介绍的H3C网络交换机系统完全可以替代原有cisco等品牌网络交换机系统；UPS不间断供电电源能满足对升级后的网络环境的供电需求；视频会议系统升级改造也能实现总队的需求。第二章总队公安网及互联网网络改造设计方案1.概述1.1网络建设的发展方向网络的智能化、可靠性、广覆盖要求：原有各自独立的路由、交换、安全等功能，现在都开始向融合方向发展，在这个演进发展趋势中，通用性的网络设备如何实现个性化、行业化的定制，成为网络智能化发展的方向，同时带来了集成化后的设备配置和管理方面的易用性要求；对于网络可靠性的保障，尤其是对核心层架构和设备的可靠性要求；对于在不同的环境下的接入技术的要求；网络对于多业务承载，需要逻辑隔离，并且端到端保障用户权限的控制等。数据中心的整合：应用系统将深度融合，数据高度集中，在数据大集中的过程中，原有分散建设的各自独立的异构系统需要进行整合，需要有一套标准化的技术和协议对整合后的平台进行规范，有利于后续业务的发展和扩张。在这样的数据大集中后，最大的挑战是随之带来的风险的大集中，如何保障集中后数据访问的可靠、数据访问的安全？这不仅仅只需考虑网络，还有数据的备份和恢复，访问的安全控制等。全网全方位的安全：当前的安全也已经从单一的对网络安全防护，扩展到全方位的安全规划，不仅原有的防火墙、防毒墙、IPS在融合，对员工的安全认证、管理也必须考虑，还要考虑环境的安全，供电、防潮、防灰层等，这样才能构建一个真正意义上的安全环境。统一管理：诸多的网络设备、诸多的业务系统、诸多的访问用户，管理面临的是完全分散的，相互隔离的管理资源，如何简单的做到整体资源的统一管理，只有通过面向业务的管理方式，统一资源、业务、人贯穿到整个业务平台。1.2湖南省消防总队网络现状分析省消防总队局域网络于2002年左右建设完成，至今已运行超过10年，现有网络的设备性能及组网架构已不能满足正常办公的应用需求，随着业务需求不断发展以及信息化技术的不断进步，越来越多的企事业单位通过信息化来完成其业务的部署，体验到了信息化带来的效率的极大提升。随着业务量的不断提高，如何通过信息化技术来提高办事效率的核心竞争力，是现所有网络...
