热力设备故障分析课件VIP免费

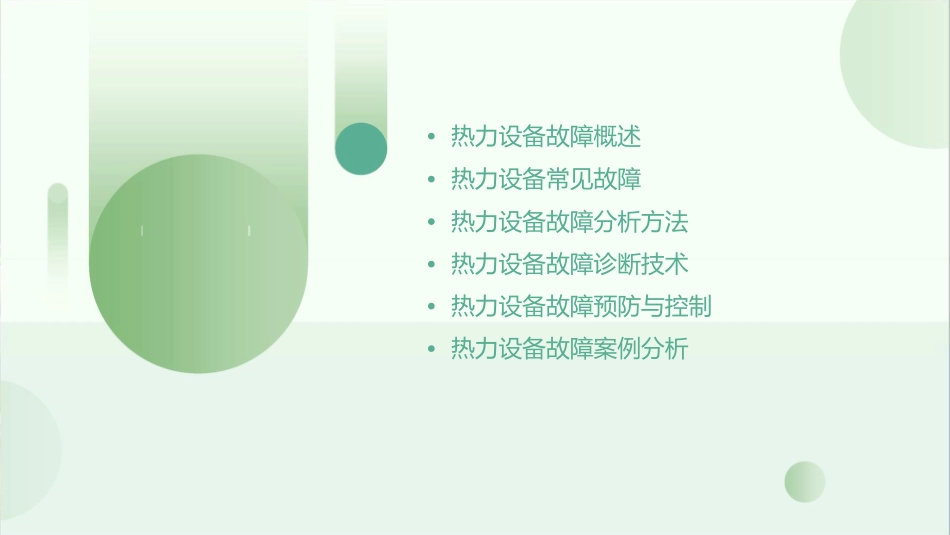

热力设备故障分析课件•热力设备故障概述•热力设备常见故障•热力设备故障分析方法•热力设备故障诊断技术•热力设备故障预防与控制•热力设备故障案例分析01热力设备故障概述故障定义与分类故障定义故障是指设备在运行过程中出现的异常现象，导致设备不能正常工作或性能下降。故障分类根据故障的性质和影响，可分为临时性故障、永久性故障；功能性故障、参数性故障；危险性故障、非危险性故障等。故障产生的原因010203机械故障电气故障热力故障由于设备部件的磨损、疲劳、变形、断裂等原因导致设备机械性能下降。由于电线、电缆老化、短路、断路等原因导致设备电气性能下降。由于设备过热、超温、欠热等原因导致设备热性能下降。故障对设备的影响性能下降安全性降低经济损失故障会导致设备的性能指标下降，如功率降低、效率降低等。故障可能导致设备的不稳定或危险状态，如运转失控、爆炸等。故障会导致设备的维修和更换成本增加，同时也会影响生产效率和产品质量，造成经济损失。02热力设备常见故障锅炉故障炉管破裂缺水烟道堵塞炉管破裂是锅炉运行中常见的故障之一，通常是由于炉管材料缺陷或运行压力过高导致。锅炉缺水会导致炉管过热，严重时甚至会破裂，引发安全事故。烟道堵塞会影响锅炉的燃烧效率，严重时甚至会导致锅炉熄火。汽轮机故障叶片断裂汽轮机叶片断裂会导致机组效率下降，严重时甚至会导致机组损坏。轴承损坏汽轮机轴承损坏会导致机组振动过大，严重时甚至会导致机组停运。油系统故障汽轮机油系统故障会导致机组润滑不足，严重时甚至会导致轴瓦烧毁。发电机故障转子故障发电机转子故障通常是由于转子绕组短路或开路导致，严重时会影响发电机的输出功率。定子故障发电机定子故障通常是由于定子绕组短路或开路导致，严重时会影响发电机的输出电压。冷却系统故障发电机冷却系统故障会导致机组温度过高，影响发电机的效率和寿命。泵与风机故障轴承损坏泵与风机的轴承损坏会导致机组振动过大，严重时甚至会导致机组停运。叶片损坏泵与风机的叶片损坏会导致机组效率下降，严重时甚至会导致机组损坏。气蚀泵与风机在运行过程中，如果吸入的液体或气体压力过低，会导致泵或风机内部产生气蚀，影响泵或风机的性能和寿命。03热力设备故障分析方法故障树分析法故障树分析法是一种逻辑图解法，通过将系统故障与导致该故障的各种因素之间的关系用故障树的形式直观地表示出来，从而对系统的可靠性进行定性和定量分析。故障树分析法通常以系统故障作为顶事故障树分析法通过对系统故障的逐层深件，从顶事件开始逐级向下分析，找出入分析，可以找出系统中的薄弱环节，所有导致顶事件的故障原因，直至基本为改进设计、提高系统的可靠性提供依事件。据。事件树分析法事件树分析法是一种时序逻辑图解法，通过将系统事件按照时间顺序展开，逐级分析系统的各个事件，从而对系统的可靠性进行定性和定量分析。事件树分析法通常以系统事件作为顶事件，从顶事件开始逐级向下分析，找出所有导致顶事件的子事件，直至基本事件。事件树分析法通过对系统事件的逐层深入分析，可以找出系统中可能导致事故的关键环节，为改进设计、提高系统的可靠性提供依据。故障模式与影响分析法故障模式与影响分析法是一种针对产品故障进行原因分析的方法，通过识别产品故障的各种可能模式及其对系统功能的影响，找出故障的根本原因。故障模式与影响分析法通常以产品故障作为顶事件，从顶事件开始逐级向下分析，找出所有导致顶事件的故障模式及其对系统功能的影响。故障模式与影响分析法通过对产品故障的逐层深入分析，可以找出产品设计中存在的薄弱环节，为改进设计、提高产品的可靠性提供依据。04热力设备故障诊断技术基于信号处理的故障诊断技术信号处理基础010203讲解信号的基本概念、信号的分类、信号的采集与处理方法等。故障信号识别介绍如何通过信号处理技术识别设备故障，包括异常振动、温度变化等。实例分析以具体的热力设备故障为例，演示如何运用信号处理技术进行故障诊断。基于神经网络的故障诊断技术神经网络基础讲解神经网络的基本原理、结构、训练方法等。热力设备故障神经网络模型介绍如何构...
