竣工资料(自动报警)三山人民政府竣工资料VIP免费

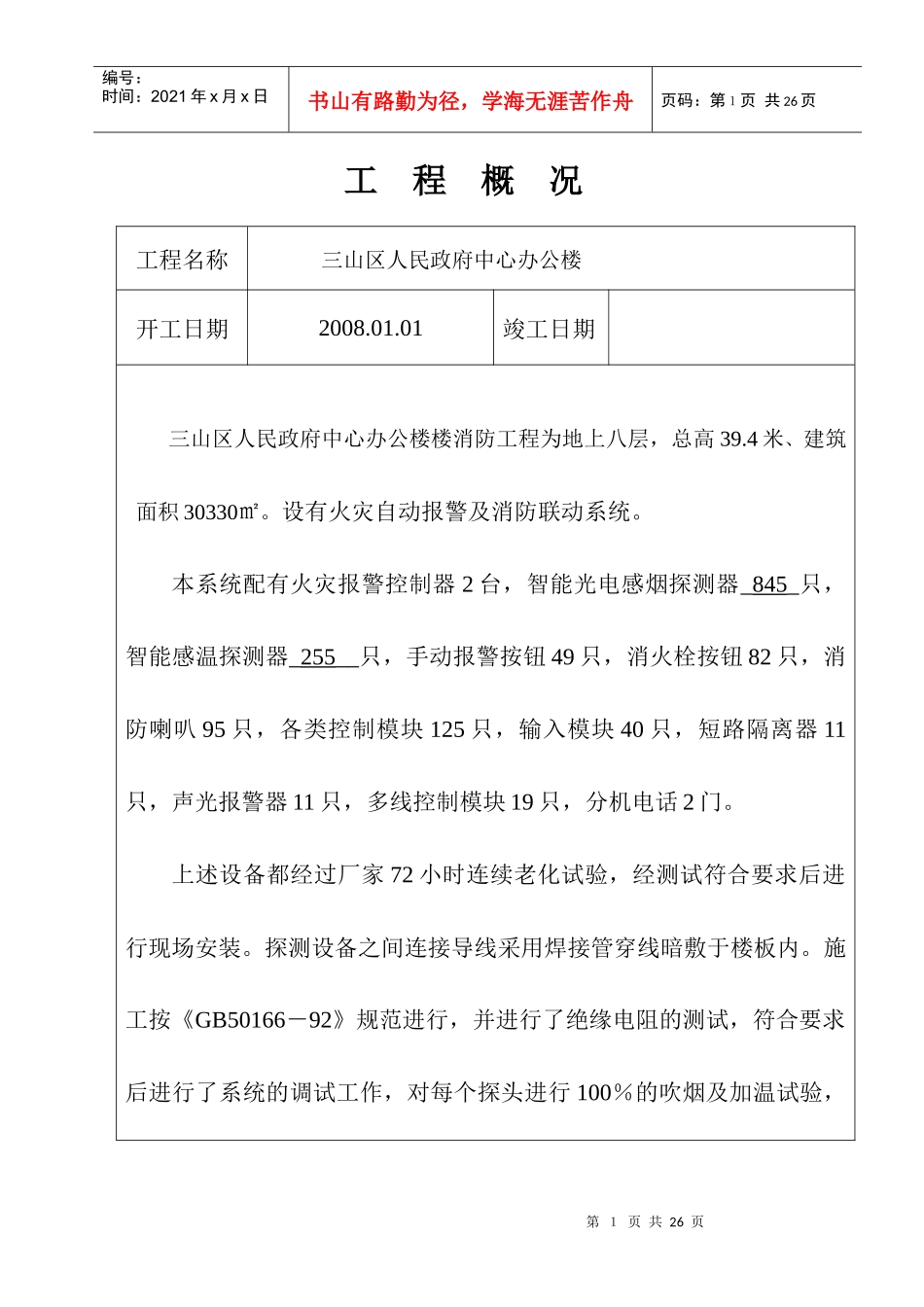

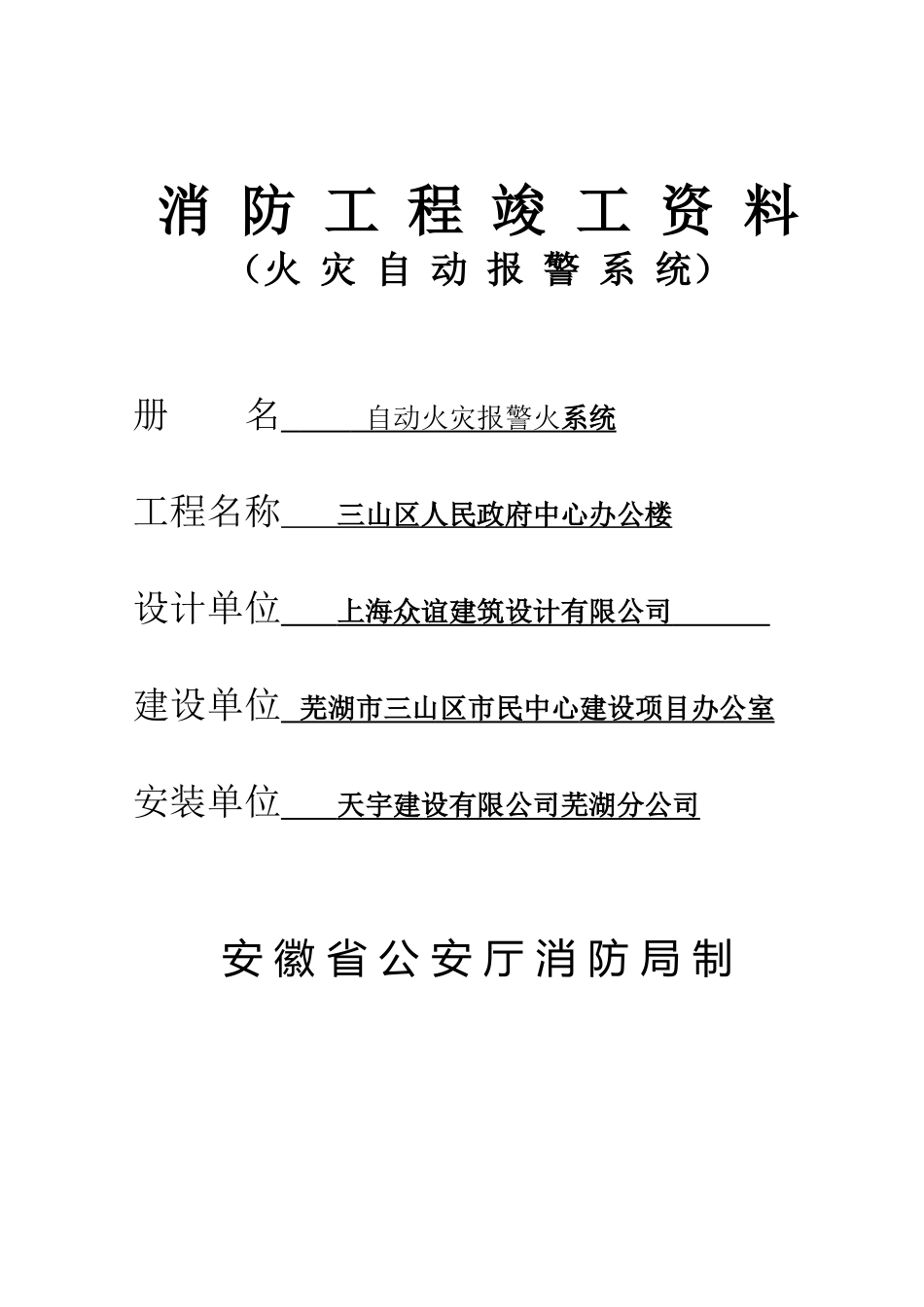

消防工程竣工资料（火灾自动报警系统）册名自动火灾报警火系统工程名称三山区人民政府中心办公楼设计单位上海众谊建筑设计有限公司建设单位芜湖市三山区市民中心建设项目办公室安装单位天宇建设有限公司芜湖分公司安徽省公安厅消防局制第１页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第１页共26页工程概况工程名称三山区人民政府中心办公楼开工日期2008.01.01竣工日期三山区人民政府中心办公楼楼消防工程为地上八层，总高39.4米、建筑面积30330㎡。设有火灾自动报警及消防联动系统。本系统配有火灾报警控制器2台，智能光电感烟探测器_845_只，智能感温探测器_255__只，手动报警按钮49只，消火栓按钮82只，消防喇叭95只，各类控制模块125只，输入模块40只，短路隔离器11只，声光报警器11只，多线控制模块19只，分机电话2门。上述设备都经过厂家72小时连续老化试验，经测试符合要求后进行现场安装。探测设备之间连接导线采用焊接管穿线暗敷于楼板内。施工按《GB50166－92》规范进行，并进行了绝缘电阻的测试，符合要求后进行了系统的调试工作，对每个探头进行100％的吹烟及加温试验，第２页共26页第１页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第２页共26页对手报、消火栓按钮进行了100％的火警试验，联动系统也进行了调试，上述测试均正常。建设单位：芜湖市三山区市民中心建设项目办公室代表：安装单位：芜湖天宇建设有限公司代表：第３页共26页第２页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第３页共26页消防设备老化、检测记录年月日工程名称火灾自动报警系统施工单位芜湖天宇建设有限公司设备名称数量老化、检测情况光电感烟探测器20只正常智能感温探测器10只正常手动报警按钮5只正常消火栓按钮5只正常消防喇叭4只正常声光报警2只正常输入模块10套正常控制输出模块10套正常短路隔离器2只正常联动型火灾报警控制器1套正常联动电源1套正常消防电话主机1套正常消防电话分机1套正常消防广播主机1套正常消防端子箱2只正常打印机1台正常第４页共26页第３页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第４页共26页第５页共26页第４页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第５页共26页施工记录表2009年11月2日工程名称火灾自动报警系统施工单位淮南天木消防工程公司建设单位现场负责人章强安装项目负责人主要设备设备名称数量安装情况光电感烟探测器845只按消防规范及图纸设计要求安装感温探测器255只同上手动报警按钮49只同上消火栓按钮82只同上按消防规范及图纸设计要求安装扬声器3W95只同上声光报警器11只同上输入模块40套同上控制输出模块125套同上短路隔离器11只同上联动型火灾报警控制器1套同上联动电源1套同上消防电话主机1套同上消防广播主机1套同上第６页共26页第５页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第６页共26页建设单位：芜湖市三山区市民中心建设项目办公室代表：安装单位：芜湖天宇建设有限公司代表：第７页共26页第６页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第７页共26页电缆敷设施工检查记录2009年8月15日工程名称火灾自动报警系统施工单位淮南天木消防工程公司敷设方式穿管暗敷施工图号02/03/05/07电缆编号电缆的型号及规格全长（M）中间接头个数ZBN-RVS2*1.5mm232000556ZBN-RVS6*1.5mm2800063ZBN-RVS2*4mm215600126ZR-BV1.5mm229400173说明及简图建设单位：芜湖市三山区市民中心建设项目办公室代表：施工单位：芜湖天宇建设有限公司代表：第８页共26页第７页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第８页共26页电气配管（线）隐蔽工程记录线路名称型号线径测试记录接线方式操作人控制线ZBN-RVS1.5正常压接、焊接张俊控制线ZBN-RVS1.5正常压接、焊接张俊控制线ZBN-RVS4.0正常压接、焊接张俊传输线NR-BV1.5正常压接、焊接张俊传输线NR-BV1.5正常压接、焊接张俊电话线ZBN-RVS1.5正常压接、焊接张俊管路名称型号管径敷设...
