雕龙DL8500CTP环境要求书(接分体MAYA85)VIP免费

雕龙DL8500CTP环境要求书(接分体MAYA85)_第1页
1/10
雕龙DL8500CTP环境要求书(接分体MAYA85)_第2页
2/10
雕龙DL8500CTP环境要求书(接分体MAYA85)_第3页
3/10

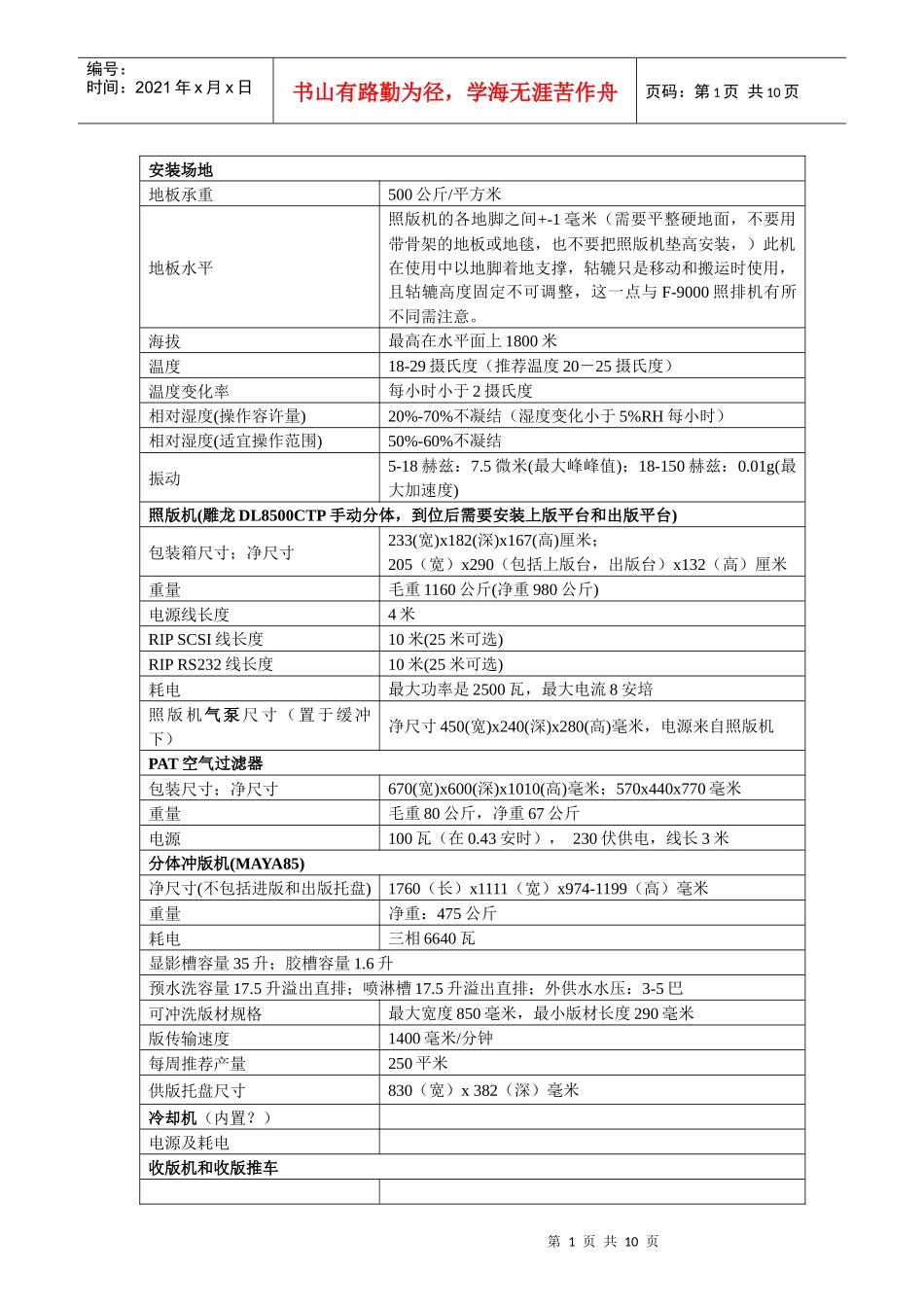

第1页共10页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共10页安装场地地板承重500公斤/平方米地板水平照版机的各地脚之间+-1毫米(需要平整硬地面,不要用带骨架的地板或地毯,也不要把照版机垫高安装,)此机在使用中以地脚着地支撑,轱辘只是移动和搬运时使用,且轱辘高度固定不可调整,这一点与F-9000照排机有所不同需注意。海拔最高在水平面上1800米温度18-29摄氏度(推荐温度20-25摄氏度)温度变化率每小时小于2摄氏度相对湿度(操作容许量)20%-70%不凝结(湿度变化小于5%RH每小时)相对湿度(适宜操作范围)50%-60%不凝结振动5-18赫兹:7.5微米(最大峰峰值);18-150赫兹:0.01g(最大加速度)照版机(雕龙DL8500CTP手动分体,到位后需要安装上版平台和出版平台)包装箱尺寸;净尺寸233(宽)x182(深)x167(高)厘米;205(宽)x290(包括上版台,出版台)x132(高)厘米重量毛重1160公斤(净重980公斤)电源线长度4米RIPSCSI线长度10米(25米可选)RIPRS232线长度10米(25米可选)耗电最大功率是2500瓦,最大电流8安培照版机气泵尺寸(置于缓冲下)净尺寸450(宽)x240(深)x280(高)毫米,电源来自照版机PAT空气过滤器包装尺寸;净尺寸670(宽)x600(深)x1010(高)毫米;570x440x770毫米重量毛重80公斤,净重67公斤电源100瓦(在0.43安时),230伏供电,线长3米分体冲版机(MAYA85)净尺寸(不包括进版和出版托盘)1760(长)x1111(宽)x974-1199(高)毫米重量净重:475公斤耗电三相6640瓦显影槽容量35升;胶槽容量1.6升预水洗容量17.5升溢出直排;喷淋槽17.5升溢出直排;外供水水压:3-5巴可冲洗版材规格最大宽度850毫米,最小版材长度290毫米版传输速度1400毫米/分钟每周推荐产量250平米供版托盘尺寸830(宽)x382(深)毫米冷却机(内置?)电源及耗电收版机和收版推车第2页共10页第1页共10页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共10页净尺寸1030(宽)x1730(深)x1310(高)毫米重量电源起重设备叉车不变形叉长最短为1100毫米,最好为1390毫米长叉距最小600毫米,最大1000毫米起重机和提升两根吊索最短10米长,运输倾斜度小于30度CTP所用版材型号405纳米紫激光光聚合版材,连机推荐用FUJIBrillaLP-NV版材尺寸最大1160(宽)X960毫米(长),最小为500X400毫米版材厚度可以用0.15,O.2,O.24,O.3毫米四种安全灯光需在黄色安全灯光下操作这种版材,从暗盒中取出版材后,在照度为60勒克斯下,操作时间不超过6分钟。安全灯滤片型号G10型号滤片3片(对每个灯管)版材存贮温湿度要求25摄氏度以下干燥室内堆放方式无突起情况下水平堆放,最多可堆30包相同尺寸的版材供电电力要求需要单独接地线,接地电阻小于0.5欧姆,零地线间的电压小于交流2V单位交流电压电流(最大)空气开关规格相位频率照版机220-240伏8安培20安培单相50/60赫兹PAT空气过滤器220-240伏0.43安培5安培单相50/60赫兹冲版机MAYA85380-415伏16安培30安培三相(标配)50/60赫兹MAYA85(单相)220-240伏28安培50安培单相50/60赫兹CTP现场安装注意事项1.请客户准备叉车,因为照版机被固定在底座上,需用叉车挑起才能拆底座(暂时没有其他方法使照排机与包装底座分离)。如果没有叉车,不能进行设备安装。如果没有叉车必须事先通知安装工程师,以便工程师确认是否有必要前往客户地点进行设备安装。2.此CTP激光波长是405nm,连机建议准备FUJIFILMBrillaLP-NV或LP-NVA型版材及相应FUJIFILM原装药水。版材最大为1160(宽)X960毫米第3页共10页第2页共10页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共10页(长),最小为500X400毫米,可以用此范围内的任一尺寸的版材,但请注意此方案中MAYA85型冲版机可冲洗最大版材宽度为850毫米,所以多数情况下需要把版旋转90度来冲洗。厚度可以有0.15,O.2,O.24,O.3毫米四种,分辨率有1200,1219,1800,1828,2400,2438,2540,3657DPI八种。3.用户需要准备空调设备、加湿器和温度湿度计。连机时,工作场地的温度和湿度要达到设备使用环境要求。实际上我们要求一个24小时恒温恒湿的环境。MYAY85冲版机需要至少3000(宽)x...
