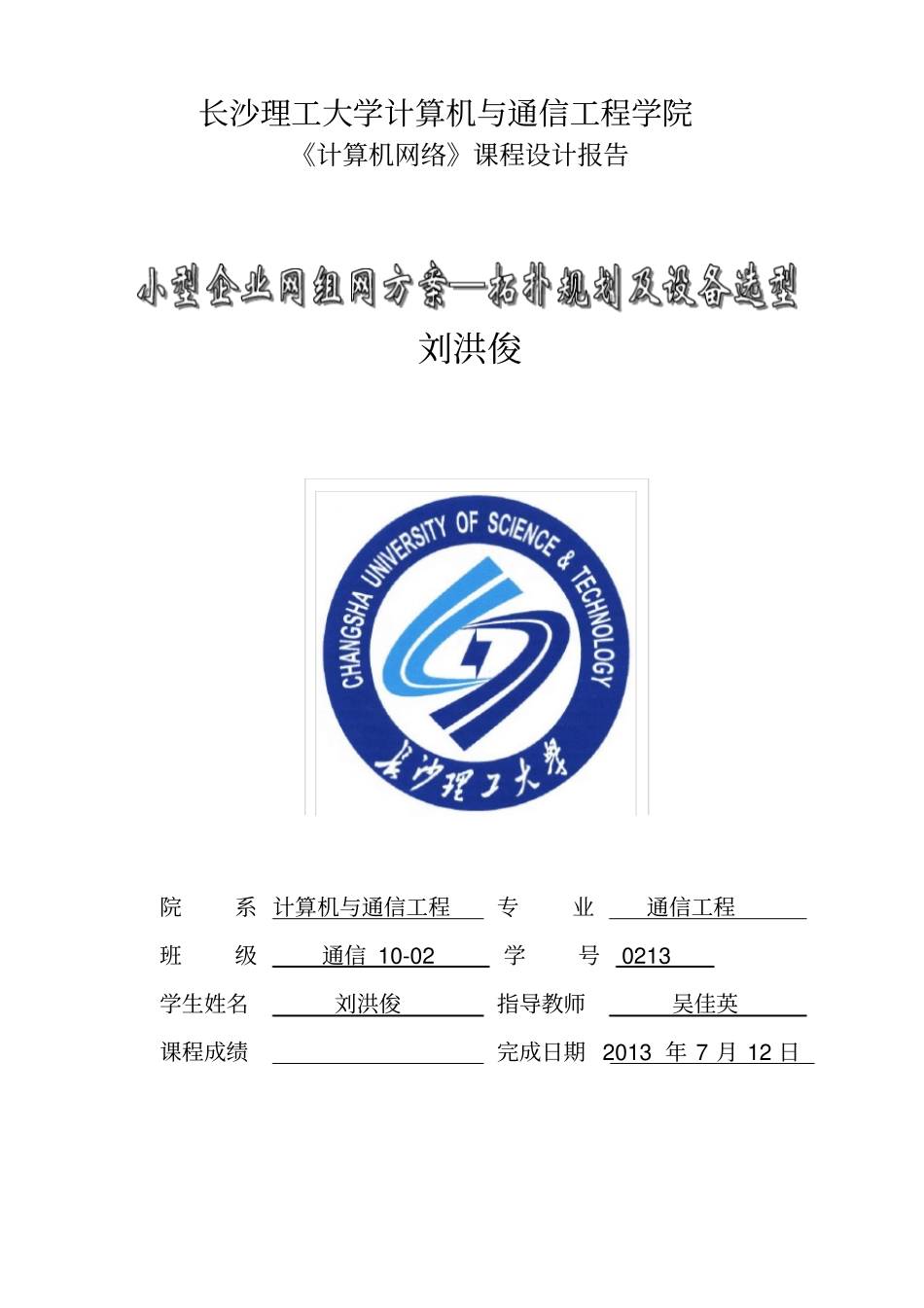

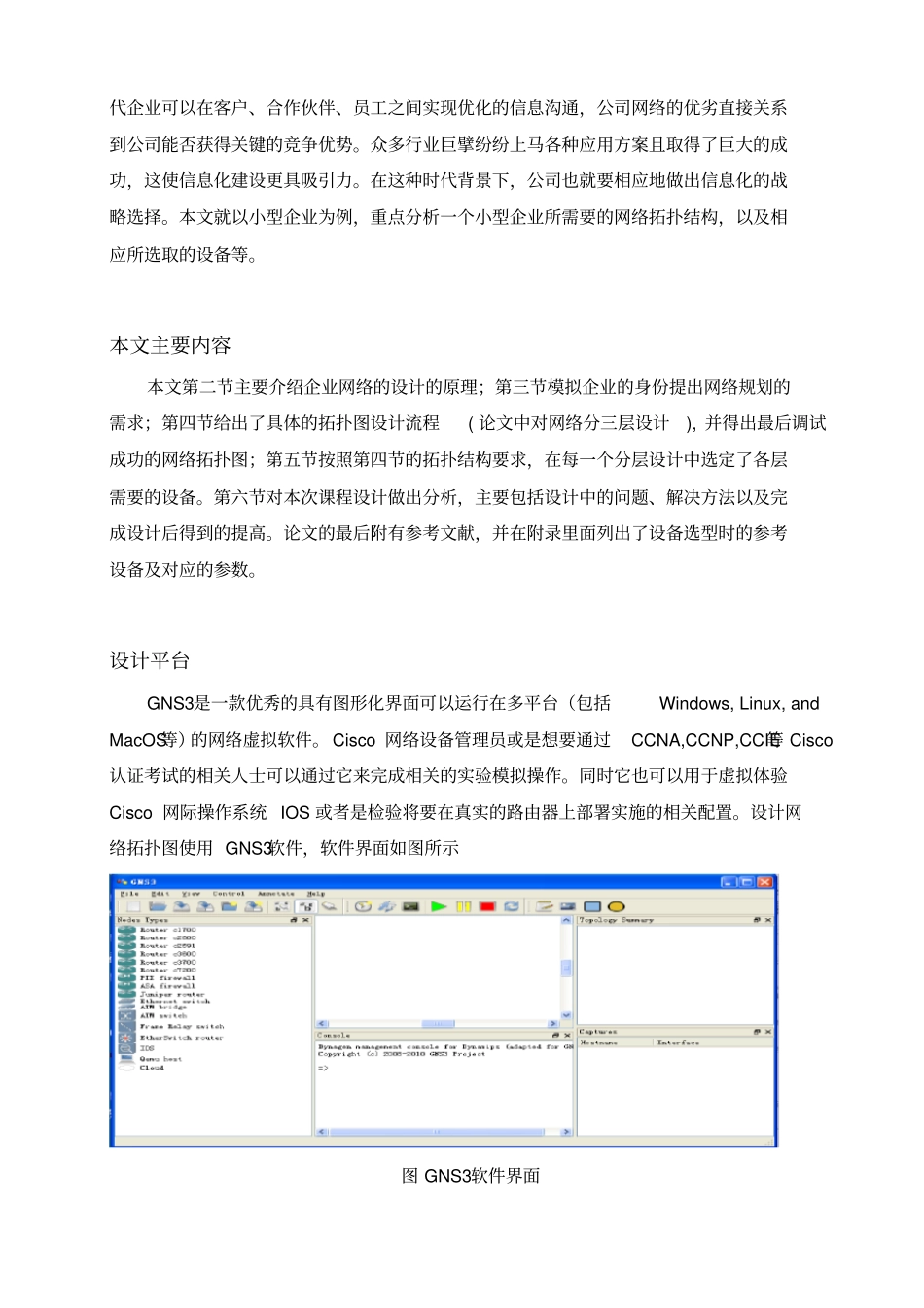

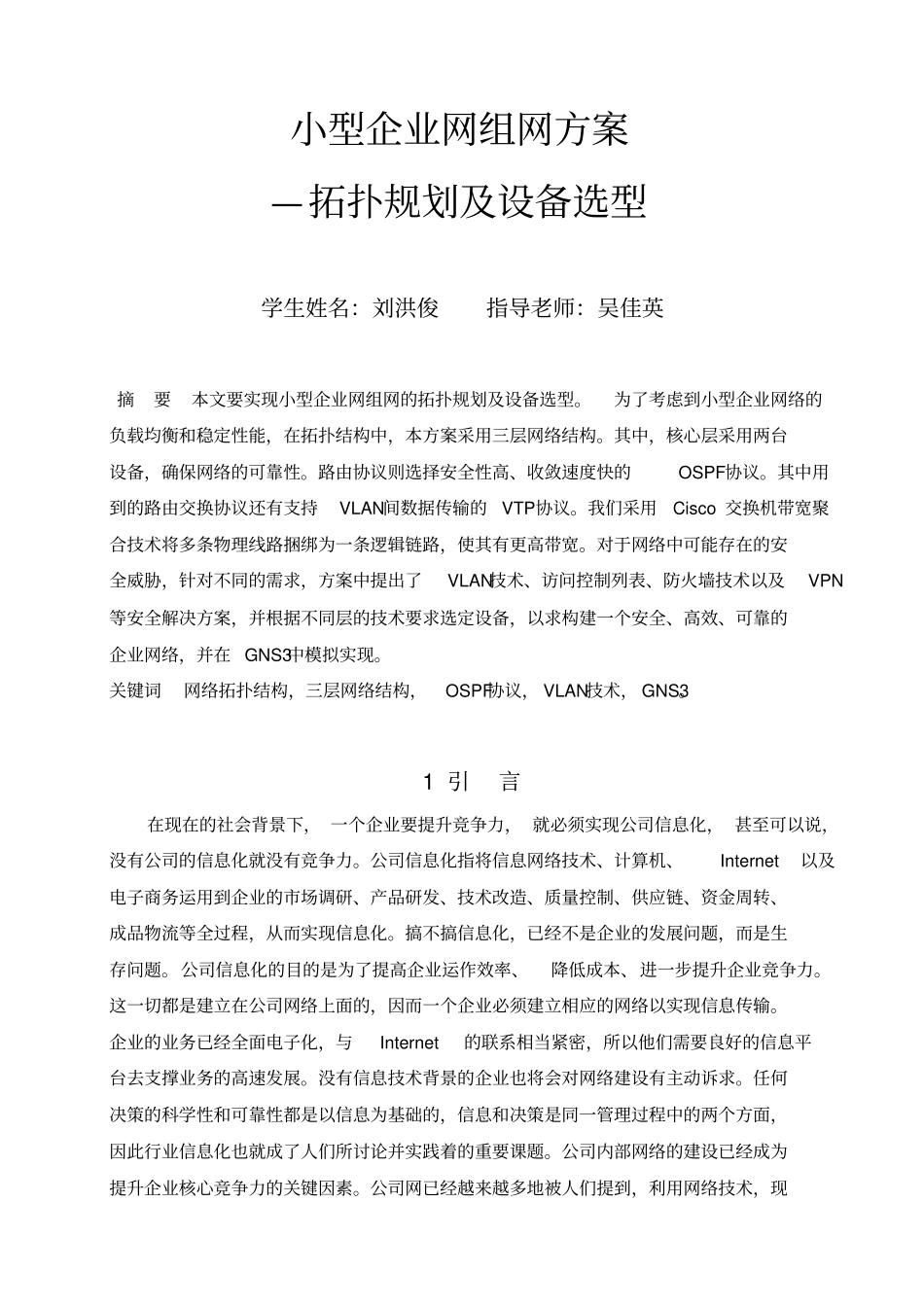

长沙理工大学计算机与通信工程学院《计算机网络》课程设计报告刘洪俊院系计算机与通信工程专业通信工程班级通信10-02学号0213学生姓名刘洪俊指导教师吴佳英课程成绩完成日期2013年7月12日小型企业网组网方案—拓扑规划及设备选型学生姓名：刘洪俊指导老师：吴佳英摘要本文要实现小型企业网组网的拓扑规划及设备选型。为了考虑到小型企业网络的负载均衡和稳定性能，在拓扑结构中，本方案采用三层网络结构。其中，核心层采用两台设备，确保网络的可靠性。路由协议则选择安全性高、收敛速度快的OSPF协议。其中用到的路由交换协议还有支持VLAN间数据传输的VTP协议。我们采用Cisco交换机带宽聚合技术将多条物理线路捆绑为一条逻辑链路，使其有更高带宽。对于网络中可能存在的安全威胁，针对不同的需求，方案中提出了VLAN技术、访问控制列表、防火墙技术以及VPN等安全解决方案，并根据不同层的技术要求选定设备，以求构建一个安全、高效、可靠的企业网络，并在GNS3中模拟实现。关键词网络拓扑结构，三层网络结构，OSPF协议，VLAN技术，GNS3。1引言在现在的社会背景下，一个企业要提升竞争力，就必须实现公司信息化，甚至可以说，没有公司的信息化就没有竞争力。公司信息化指将信息网络技术、计算机、Internet以及电子商务运用到企业的市场调研、产品研发、技术改造、质量控制、供应链、资金周转、成品物流等全过程，从而实现信息化。搞不搞信息化，已经不是企业的发展问题，而是生存问题。公司信息化的目的是为了提高企业运作效率、降低成本、进一步提升企业竞争力。这一切都是建立在公司网络上面的，因而一个企业必须建立相应的网络以实现信息传输。企业的业务已经全面电子化，与Internet的联系相当紧密，所以他们需要良好的信息平台去支撑业务的高速发展。没有信息技术背景的企业也将会对网络建设有主动诉求。任何决策的科学性和可靠性都是以信息为基础的，信息和决策是同一管理过程中的两个方面，因此行业信息化也就成了人们所讨论并实践着的重要课题。公司内部网络的建设已经成为提升企业核心竞争力的关键因素。公司网已经越来越多地被人们提到，利用网络技术，现代企业可以在客户、合作伙伴、员工之间实现优化的信息沟通，公司网络的优劣直接关系到公司能否获得关键的竞争优势。众多行业巨擘纷纷上马各种应用方案且取得了巨大的成功，这使信息化建设更具吸引力。在这种时代背景下，公司也就要相应地做出信息化的战略选择。本文就以小型企业为例，重点分析一个小型企业所需要的网络拓扑结构，以及相应所选取的设备等。本文主要内容本文第二节主要介绍企业网络的设计的原理；第三节模拟企业的身份提出网络规划的需求；第四节给出了具体的拓扑图设计流程(论文中对网络分三层设计),并得出最后调试成功的网络拓扑图；第五节按照第四节的拓扑结构要求，在每一个分层设计中选定了各层需要的设备。第六节对本次课程设计做出分析，主要包括设计中的问题、解决方法以及完成设计后得到的提高。论文的最后附有参考文献，并在附录里面列出了设备选型时的参考设备及对应的参数。设计平台GNS3是一款优秀的具有图形化界面可以运行在多平台（包括Windows,Linux,andMacOS等）的网络虚拟软件。Cisco网络设备管理员或是想要通过CCNA,CCNP,CCIE等Cisco认证考试的相关人士可以通过它来完成相关的实验模拟操作。同时它也可以用于虚拟体验Cisco网际操作系统IOS或者是检验将要在真实的路由器上部署实施的相关配置。设计网络拓扑图使用GNS3软件，软件界面如图所示图GNS3软件界面2设计原理企业网络设计原理（一）先进性企业网络采用了百兆光纤接入，核心和接入层交换机都采用的是100mbps的接口，使得主干网络拥有充分的带宽，核心采用高性能的cisco三层交换机，能够使整个网络可以高效的运行。随着计算机应用的不断普及和发展，计算机系统对网络性能的要求已经并将继续不断提高，高带宽、低延迟是对交换网络设备的基本要求。网络交换设备应该提供从数据中心到楼层配线间直至桌面的高速网络连接，交换机必须具备无阻塞交换能力。综合考虑先进性和成熟性，结合实际应用需求，市教育城域网可采用千兆以太网、快速以...
