数控机床电气控制课程教学大纲VIP免费

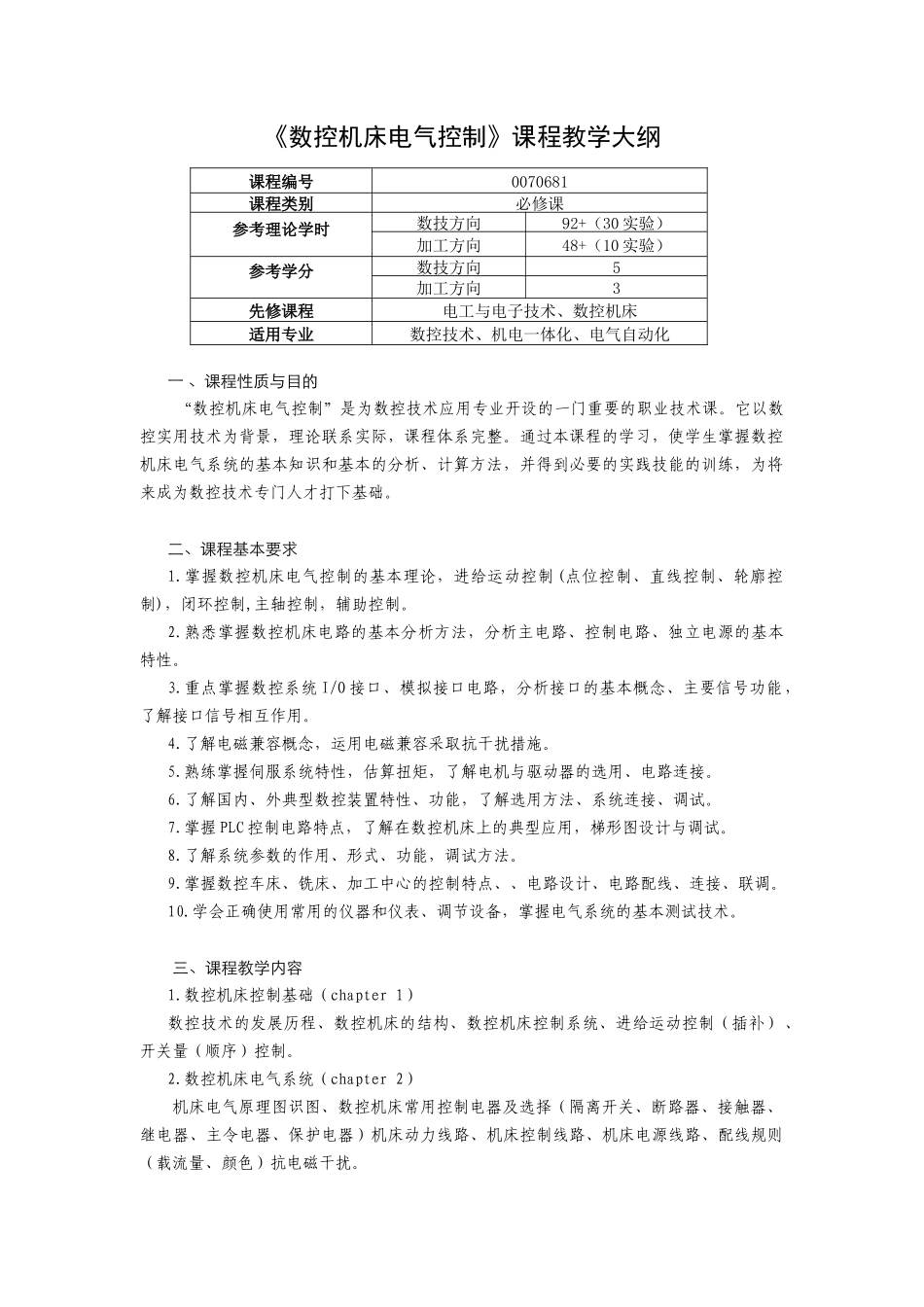

数控机床电气控制课程教学大纲_第1页
1/4

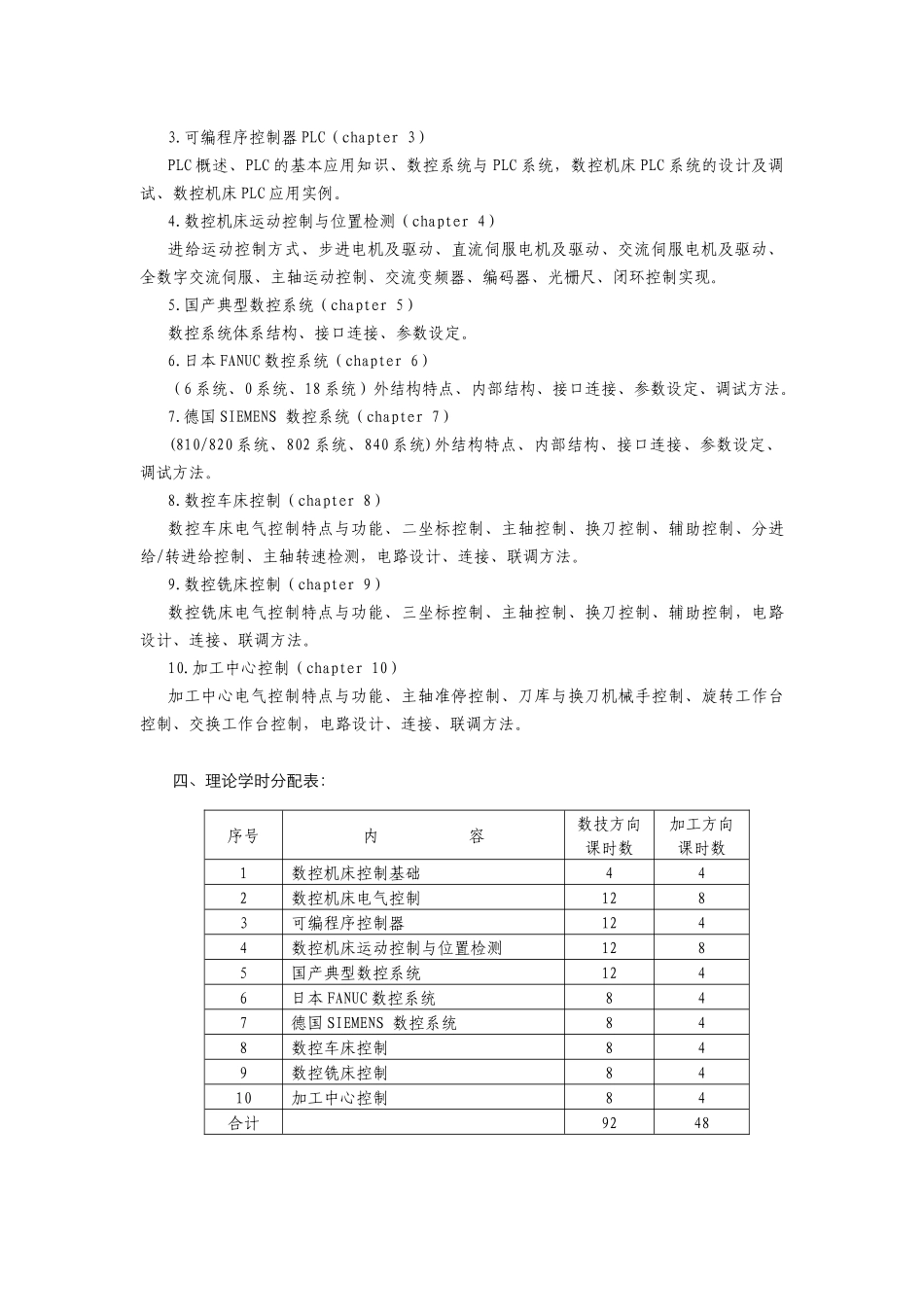

数控机床电气控制课程教学大纲_第2页
2/4

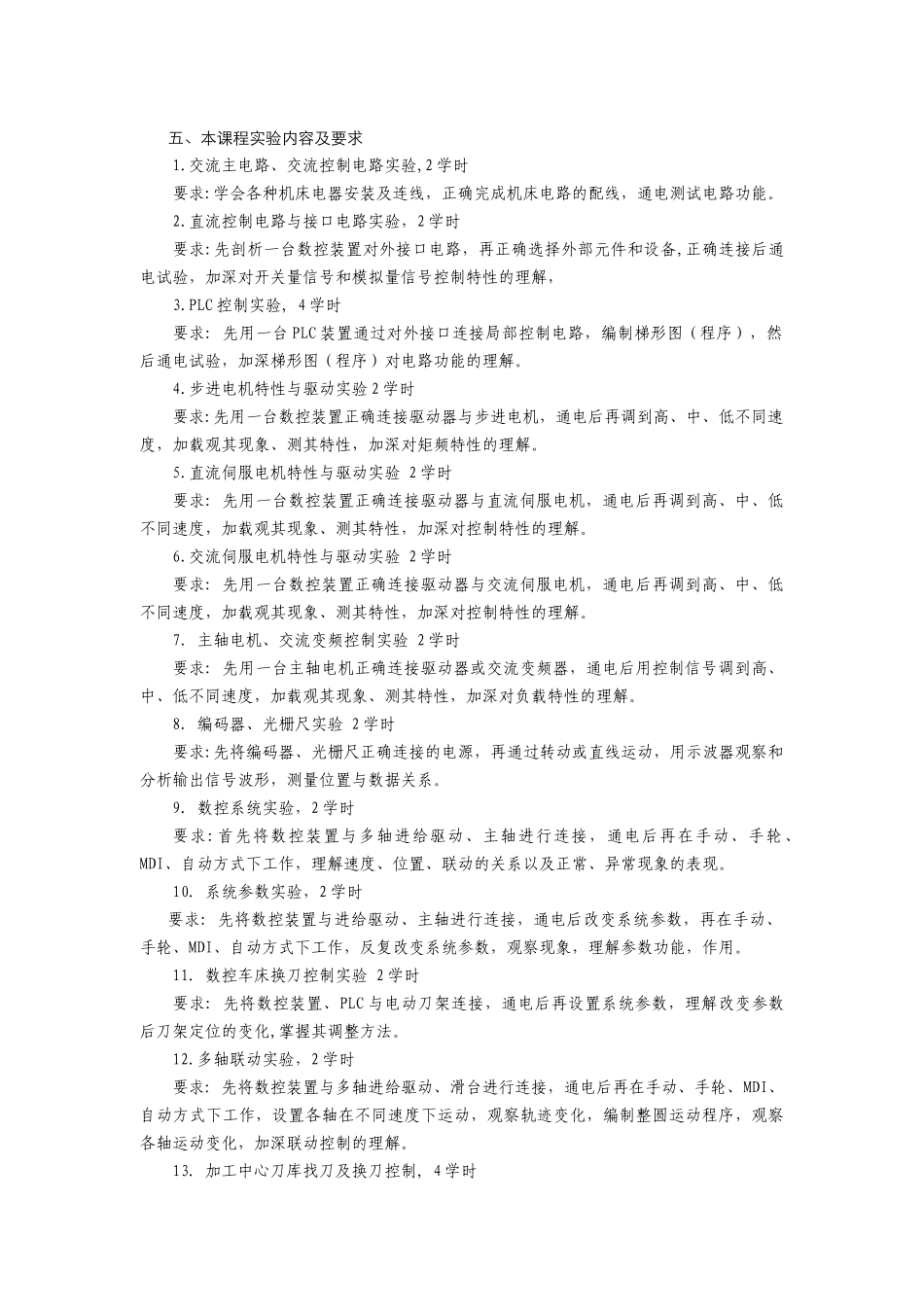

数控机床电气控制课程教学大纲_第3页
3/4
《数控机床电气控制》课程教学大纲课程编号0070681课程类别必修课参考理论学时数技方向92+(30实验)加工方向48+(10实验)参考学分数技方向5加工方向3先修课程电工与电子技术、数控机床适用专业数控技术、机电一体化、电气自动化一、课程性质与目的“数控机床电气控制”是为数控技术应用专业开设的一门重要的职业技术课。它以数控实用技术为背景,理论联系实际,课程体系完整。通过本课程的学习,使学生掌握数控机床电气系统的基本知识和基本的分析、计算方法,并得到必要的实践技能的训练,为将来成为数控技术专门人才打下基础。二、课程基本要求1.掌握数控机床电气控制的基本理论,进给运动控制(点位控制、直线控制、轮廓控制),闭环控制,主轴控制,辅助控制。2.熟悉掌握数控机床电路的基本分析方法,分析主电路、控制电路、独立电源的基本特性。3.重点掌握数控系统I/O接口、模拟接口电路,分析接口的基本概念、主要信号功能,了解接口信号相互作用。4.了解电磁兼容概念,运用电磁兼容采取抗干扰措施。5.熟练掌握伺服系统特性,估算扭矩,了解电机与驱动器的选用、电路连接。6.了解国内、外典型数控装置特性、功能,了解选用方法、系统连接、调试。7.掌握PLC控制电路特点,了解在数控机床上的典型应用,梯形图设计与调试。8.了解系统参数的作用、形式、功能,调试方法。9.掌握数控车床、铣床、加工中心的控制特点、、电路设计、电路配线、连接、联调。10.学会正确使用常用的仪器和仪表、调节设备,掌握电气系统的基本测试技术。三、课程教学内容1.数控机床控制基础(chapter1)数控技术的发展历程、数控机床的结构、数控机床控制系统、进给运动控制(插补)、开关量(顺序)控制。2.数控机床电气系统(chapter2)机床电气原理图识图、数控机床常用控制电器及选择(隔离开关、断路器、接触器、继电器、主令电器、保护电器)机床动力线路、机床控制线路、机床电源线路、配线规则(载流量、颜色)抗电磁干扰。3.可编程序控制器PLC(chapter3)PLC概述、PLC的基本应用知识、数控系统与PLC系统,数控机床PLC系统的设计及调试、数控机床PLC应用实例。4.数控机床运动控制与位置检测(chapter4)进给运动控制方式、步进电机及驱动、直流伺服电机及驱动、交流伺服电机及驱动、全数字交流伺服、主轴运动控制、交流变频器、编码器、光栅尺、闭环控制实现。5.国产典型数控系统(chapter5)数控系统体系结构、接口连接、参数设定。6.日本FANUC数控系统(chapter6)(6系统、0系统、18系统)外结构特点、内部结构、接口连接、参数设定、调试方法。7.德国SIEMENS数控系统(chapter7)(810/820系统、802系统、840系统)外结构特点、内部结构、接口连接、参数设定、调试方法。8.数控车床控制(chapter8)数控车床电气控制特点与功能、二坐标控制、主轴控制、换刀控制、辅助控制、分进给/转进给控制、主轴转速检测,电路设计、连接、联调方法。9.数控铣床控制(chapter9)数控铣床电气控制特点与功能、三坐标控制、主轴控制、换刀控制、辅助控制,电路设计、连接、联调方法。10.加工中心控制(chapter10)加工中心电气控制特点与功能、主轴准停控制、刀库与换刀机械手控制、旋转工作台控制、交换工作台控制,电路设计、连接、联调方法。四、理论学时分配表:序号内容数技方向课时数加工方向课时数1数控机床控制基础442数控机床电气控制1283可编程序控制器1244数控机床运动控制与位置检测1285国产典型数控系统1246日本FANUC数控系统847德国SIEMENS数控系统848数控车床控制849数控铣床控制8410加工中心控制84合计9248五、本课程实验内容及要求1.交流主电路、交流控制电路实验,2学时要求:学会各种机床电器安装及连线,正确完成机床电路的配线,通电测试电路功能。2.直流控制电路与接口电路实验,2学时要求:先剖析一台数控装置对外接口电路,再正确选择外部元件和设备,正确连接后通电试验,加深对开关量信号和模拟量信号控制特性的理解,3.PLC控制实验,4学时要求:先用一台PLC装置通过对外接口连接局部控制电路,编制梯形图(程序),然后通电试验,加深梯形图(程序)对电路功能的理解。4.步进电机特性...
