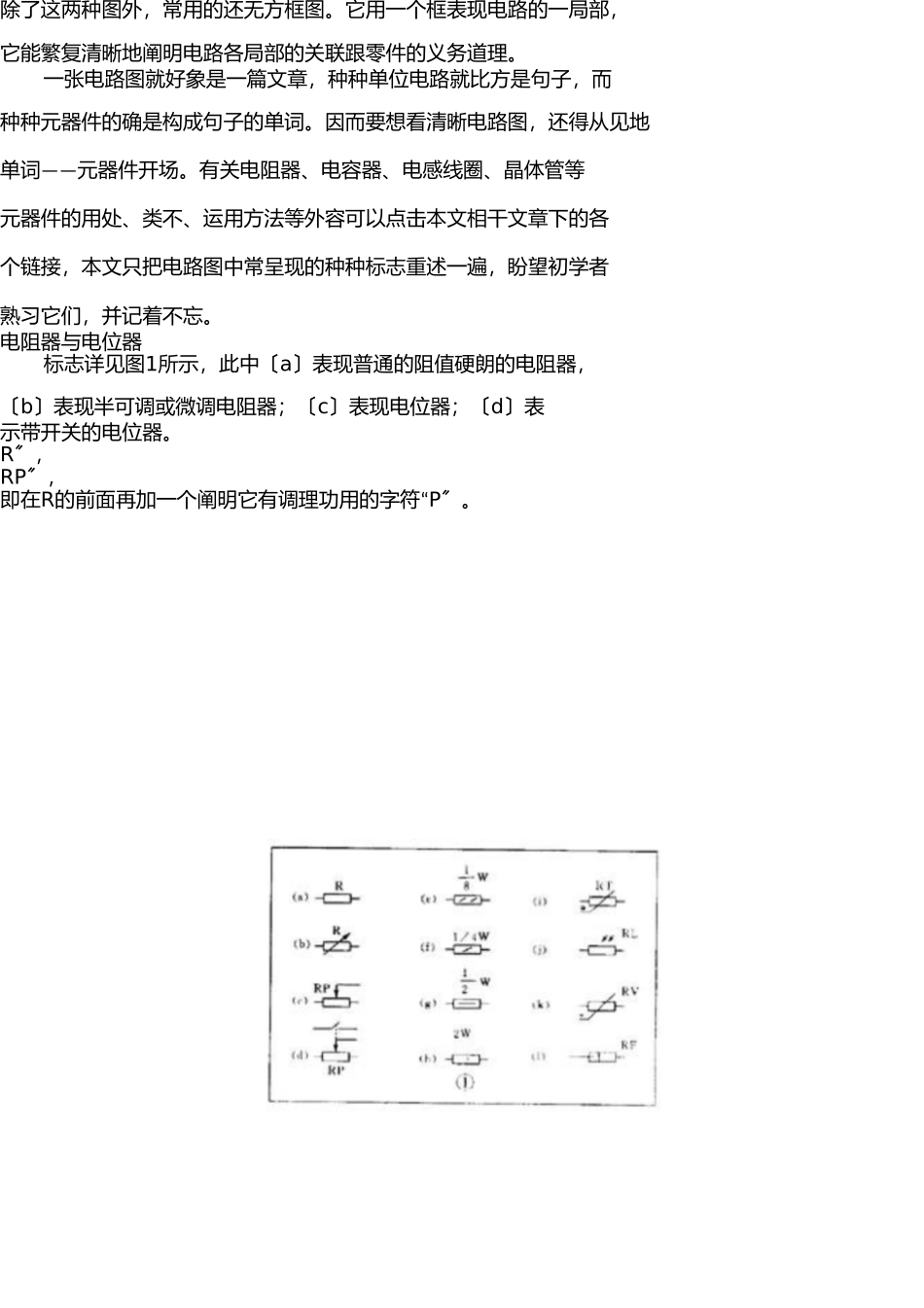

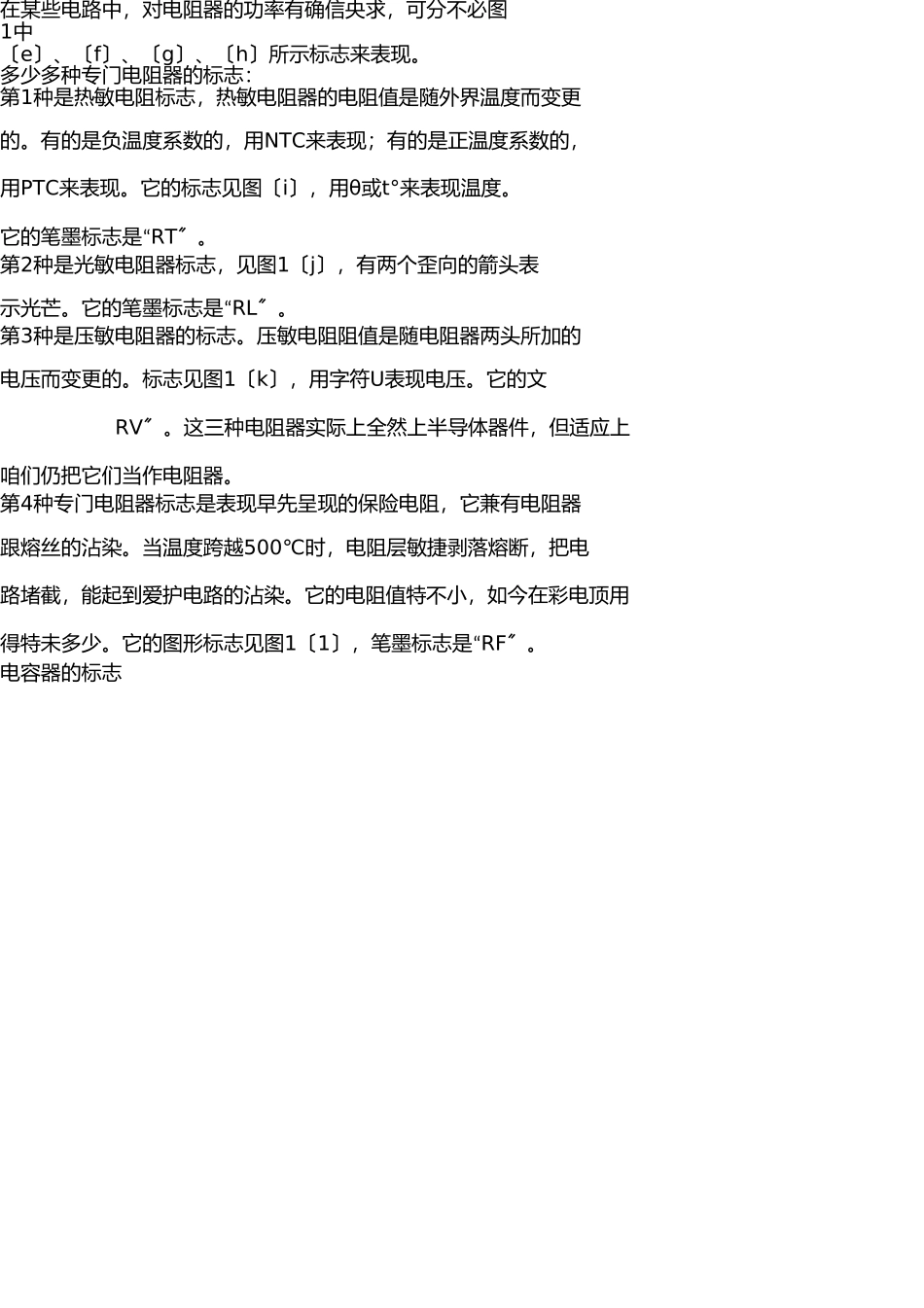

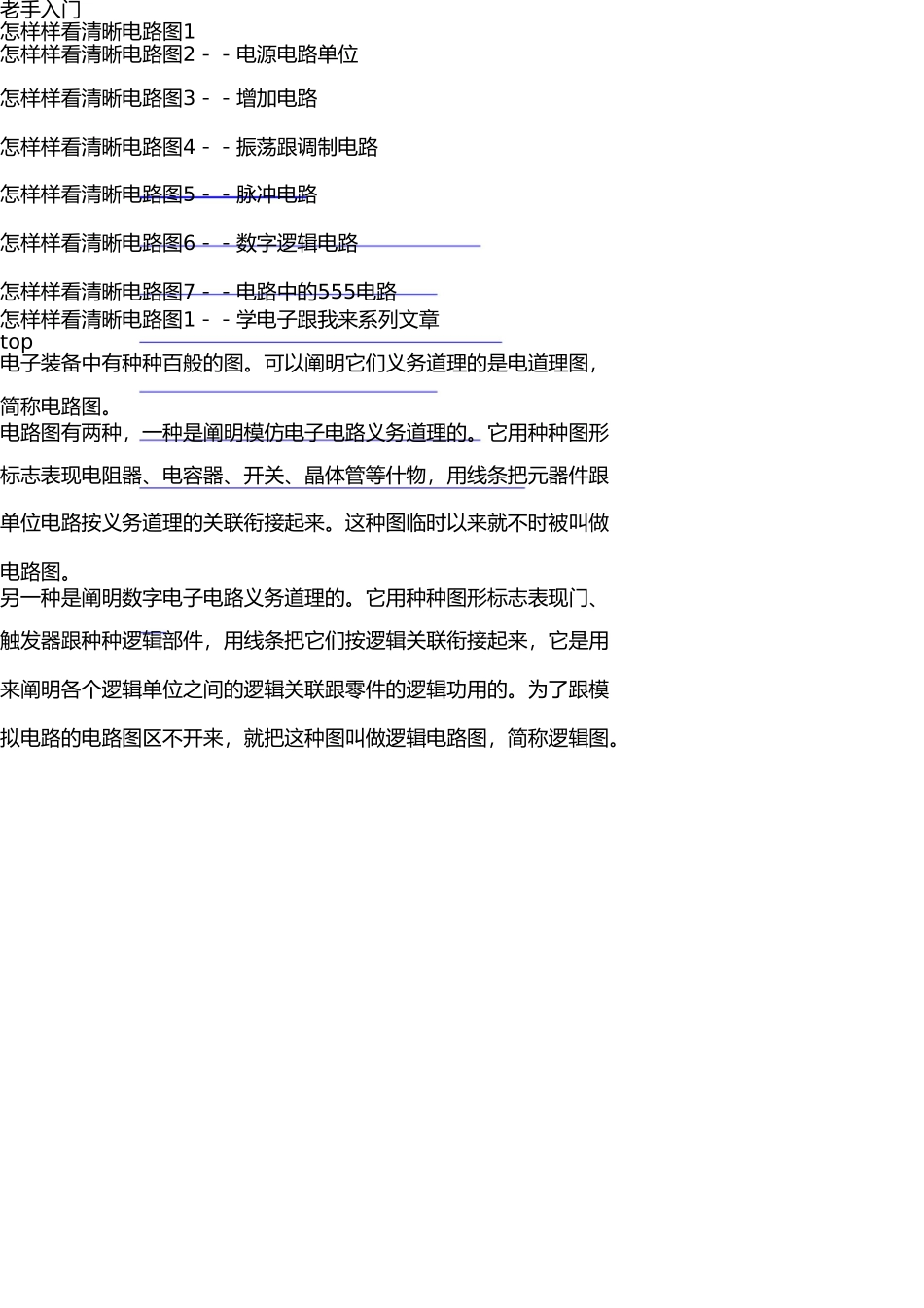

老手入门怎样样看清晰电路图1怎样样看清晰电路图2--电源电路单位怎样样看清晰电路图3--增加电路怎样样看清晰电路图4--振荡跟调制电路怎样样看清晰电路图5--脉冲电路怎样样看清晰电路图6--数字逻辑电路怎样样看清晰电路图7--电路中的555电路怎样样看清晰电路图1--学电子跟我来系列文章top电子装备中有种种百般的图。可以阐明它们义务道理的是电道理图,简称电路图。电路图有两种,一种是阐明模仿电子电路义务道理的。它用种种图形标志表现电阻器、电容器、开关、晶体管等什物,用线条把元器件跟单位电路按义务道理的关联衔接起来。这种图临时以来就不时被叫做电路图。另一种是阐明数字电子电路义务道理的。它用种种图形标志表现门、触发器跟种种逻辑部件,用线条把它们按逻辑关联衔接起来,它是用来阐明各个逻辑单位之间的逻辑关联跟零件的逻辑功用的。为了跟模拟电路的电路图区不开来,就把这种图叫做逻辑电路图,简称逻辑图。除了这两种图外,常用的还无方框图。它用一个框表现电路的一局部,它能繁复清晰地阐明电路各局部的关联跟零件的义务道理。一张电路图就好象是一篇文章,种种单位电路就比方是句子,而种种元器件的确是构成句子的单词。因而要想看清晰电路图,还得从见地——单词元器件开场。有关电阻器、电容器、电感线圈、晶体管等元器件的用处、类不、运用方法等外容可以点击本文相干文章下的各个链接,本文只把电路图中常呈现的种种标志重述一遍,盼望初学者熟习它们,并记着不忘。电阻器与电位器标志详见图1所示,此中〔a〕表现普通的阻值硬朗的电阻器,〔b〕表现半可调或微调电阻器;〔c〕表现电位器;〔d〕表示带开关的电位器。R〞,RP〞,即在R“的前面再加一个阐明它有调理功用的字符P〞。在某些电路中,对电阻器的功率有确信央求,可分不必图1中〔e〕、〔f〕、〔g〕、〔h〕所示标志来表现。多少多种专门电阻器的标志:第1种是热敏电阻标志,热敏电阻器的电阻值是随外界温度而变更的。有的是负温度系数的,用NTC来表现;有的是正温度系数的,用PTC来表现。它的标志见图〔i〕,用θ或t°来表现温度。“它的笔墨标志是RT〞。第2种是光敏电阻器标志,见图1〔j〕,有两个歪向的箭头表“示光芒。它的笔墨标志是RL〞。第3种是压敏电阻器的标志。压敏电阻阻值是随电阻器两头所加的电压而变更的。标志见图1〔k〕,用字符U表现电压。它的文RV〞。这三种电阻器实际上全然上半导体器件,但适应上咱们仍把它们当作电阻器。第4种专门电阻器标志是表现早先呈现的保险电阻,它兼有电阻器跟熔丝的沾染。当温度跨越500℃时,电阻层敏捷剥落熔断,把电路堵截,能起到爱护电路的沾染。它的电阻值特不小,如今在彩电顶用得特未多少。它的图形标志见图1〔1“〕,笔墨标志是RF〞。电容器的标志详见图2所示,此中〔a〕表现容量硬朗的电容器,〔b〕表现有极性电容器,比方种种电解电容器,〔c〕表现容量可调的可变电容器。〔d〕表现微调电容器,〔e〕表现一个双连可变电容器。电容器的笔墨标志是C。电感器与变压器的标志电感线圈在电路图中的图形标志见图3。此中〔a〕是电感线圈的普通标志,〔b〕是带磁芯或铁芯的线圈,〔c〕是铁芯有间隙的线圈,〔d〕是带可调磁芯的可调电感,〔e〕是有多个抽头“的电感线圈。电感线圈的笔墨标志是L〞。变压器的图形标志见图4。此中〔a〕是空芯变压器,〔b〕是滋芯或铁芯变压器,〔c〕是绕组间有屏障层的铁芯变压器,〔d〕是次级有核心抽头的变压器,〔e〕是耦合可变的变压器,〔f〕是自耦变压器,〔g〕是带可调磁芯的变压器,〔h〕中的小圆点是变压器极性的标志。送话器、拾音器跟录放音磁头的标志送话器的标志见图5〔a〕〔b〕〔c〕,此中〔a〕为普通送话器的图形标志,〔b〕是电容式送话器,〔c〕是压电晶“体式送话器的图形标志。送话器的笔墨标志是BM〞。拾音器俗称电唱头。图5〔d〕是平面声唱头的图形标志,它“的笔墨标志是B〞。图5〔e〕是单声道录放音磁头的图形符号。假设是双声道平面声的,2〞字,见图〔f〕。扬声器、耳机的标志扬声器、耳机全然上把电旗号暗记转换成声响的换能元件。耳机的标志见图5〔g“〕。它的笔墨标志是BE〞...
