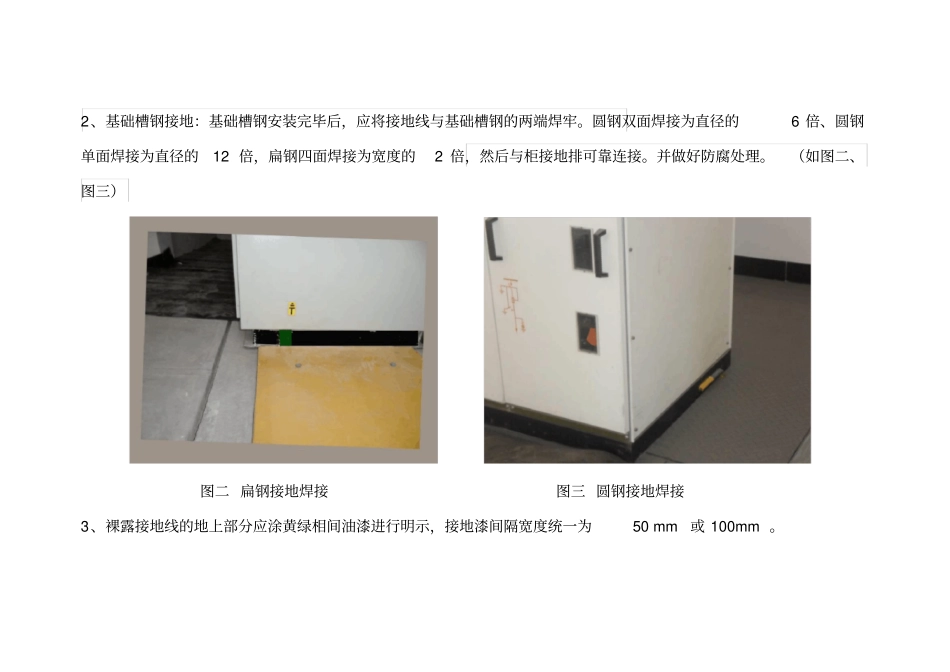

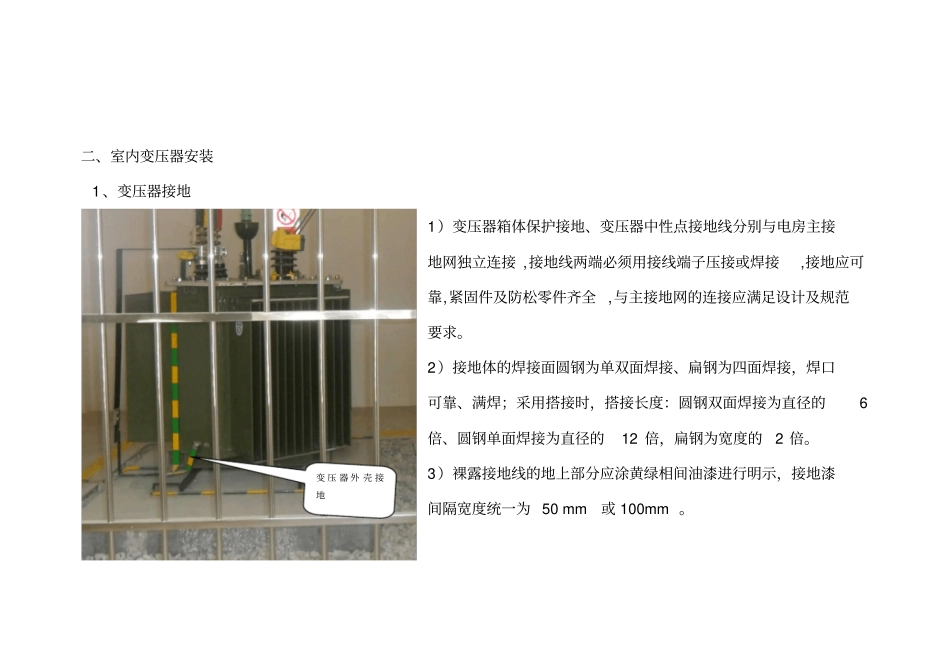

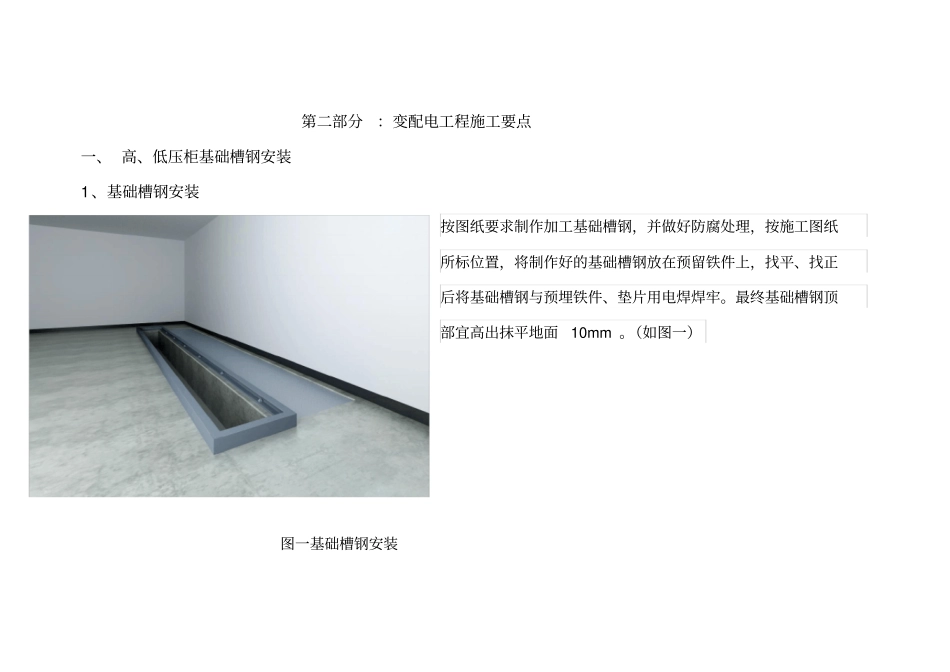

第二部分：变配电工程施工要点一、高、低压柜基础槽钢安装1、基础槽钢安装按图纸要求制作加工基础槽钢，并做好防腐处理，按施工图纸所标位置，将制作好的基础槽钢放在预留铁件上，找平、找正后将基础槽钢与预埋铁件、垫片用电焊焊牢。最终基础槽钢顶部宜高出抹平地面10mm。（如图一）图一基础槽钢安装2、基础槽钢接地：基础槽钢安装完毕后，应将接地线与基础槽钢的两端焊牢。圆钢双面焊接为直径的6倍、圆钢单面焊接为直径的12倍，扁钢四面焊接为宽度的2倍，然后与柜接地排可靠连接。并做好防腐处理。（如图二、图三）图二扁钢接地焊接图三圆钢接地焊接3、裸露接地线的地上部分应涂黄绿相间油漆进行明示，接地漆间隔宽度统一为50mm或100mm。二、室内变压器安装1、变压器接地1）变压器箱体保护接地、变压器中性点接地线分别与电房主接地网独立连接,接地线两端必须用接线端子压接或焊接,接地应可靠,紧固件及防松零件齐全,与主接地网的连接应满足设计及规范要求。2）接地体的焊接面圆钢为单双面焊接、扁钢为四面焊接，焊口可靠、满焊；采用搭接时，搭接长度：圆钢双面焊接为直径的6倍、圆钢单面焊接为直径的12倍，扁钢为宽度的2倍。3）裸露接地线的地上部分应涂黄绿相间油漆进行明示，接地漆间隔宽度统一为50mm或100mm。变压器外壳接地2、变压器进出线1）双电缆进出线接线端子必须分别在设备接线端子两侧搭接。2）电缆进出线应整齐排列在电缆支架上，电缆固定严禁用导磁金属绑扎。3）变压器高低压接线应用镀锌螺栓连接，所用螺栓应有平垫圈和弹簧垫片，螺栓紧固后，螺栓宜露出2～3扣。高腐蚀地区，宜采用热镀锌螺栓。4）高低压进出线应相位对应、相色标识正确清晰3、固定遮拦安装非封闭式变压器应装设固定遮拦,遮栏与变压器外廓的净距不小于0.6m；遮栏高度、孔的大小、遮栏悬挂标志、警告牌等参照设计图纸及上级单位10kV配网验收相关标准及文件的要求设置。非封闭干式变压器装设固定遮拦防护网网孔不应大于40mm×40mm三、台架变压器安装1、电气设备安装1）台架距离地面不应小于2.5m，变压器台的平面坡度不大于1/100。2）跌落式熔断器装设高度，对地面的垂直距离不应少于4.5m；排列整齐,各相间水平距离不应小于0.5m；熔管轴线与地面垂直线的夹角宜为15度～30度；分闸时应有不小于200mm的气间隙，隔离断口清晰易见。3）隔离开关带电部分对地垂直距离不应小于4.5m；隔离刀刃合闸接触紧密，分闸后应有不小于200mm的空气间隙。4）10kV避雷器相间距离，不小于350mm；0.4kV低压避雷器相间距离，不小于150mm；引线短而直、连接紧密，采用绝缘铜线，其台架变压器截面不小于25mm2。2、接地引线安装1）配变高压侧设备支架、高压避雷器的接地引下线应采用不小于25mm2的黄绿双软铜芯线与接地网的引上线连接板在距离地面高度不小于2.5米处连接；2）配变低压侧避雷器和变压器低压侧中性点的接地引下线应在变压器金属外壳接地螺栓处连接，再通过截面不小于25mm2的黄绿双软铜芯线与接地网的引上线连接板在距离地面高度不小于2.5米处连接。3）台架的接地接地网的接地引上线应采φ16热镀锌圆钢，分别沿主副杆与高压设备、低压设备的接地线通过连接板相连。接地引上线裸露地上部低压避雷器、变压器中性点以及变压器外壳接地引下线与接地网接地引上线在距地面高度不小于2.5米处通过连接板连接连接。高压设备支架及高压避雷器接地引下线与接地网接地引上线在距地面高度不小于2.5米处通过连接板连接连接。分应涂黄绿相间油漆进行明示，接地漆间隔宽度统一为50mm或100mm。四、箱式变、电缆分接箱安装1、箱式变、电缆分接箱基础1）箱式变基础应根据设备厂家提供的安装图纸并结合设计图纸进行施工。基础应高于室外地坪，通风口防护网完好，周围排水通畅。2）箱体调校平稳后,与基础槽钢焊接牢固并做好防腐措施；采用地脚螺栓固定的应螺帽齐全,拧紧牢固。2、箱式变、电缆分接箱接地安装1）箱变的箱体应设专用接地导体，该接地导体上应设有与接地网相连的固定连接端子，其数量不少于3个，其中高压间隔至少有1个，低压间隔至少有1个，变压器室至少有1个，并应有明显的接地标志，接地端子用铜质螺栓直径不小于12mm。箱...
