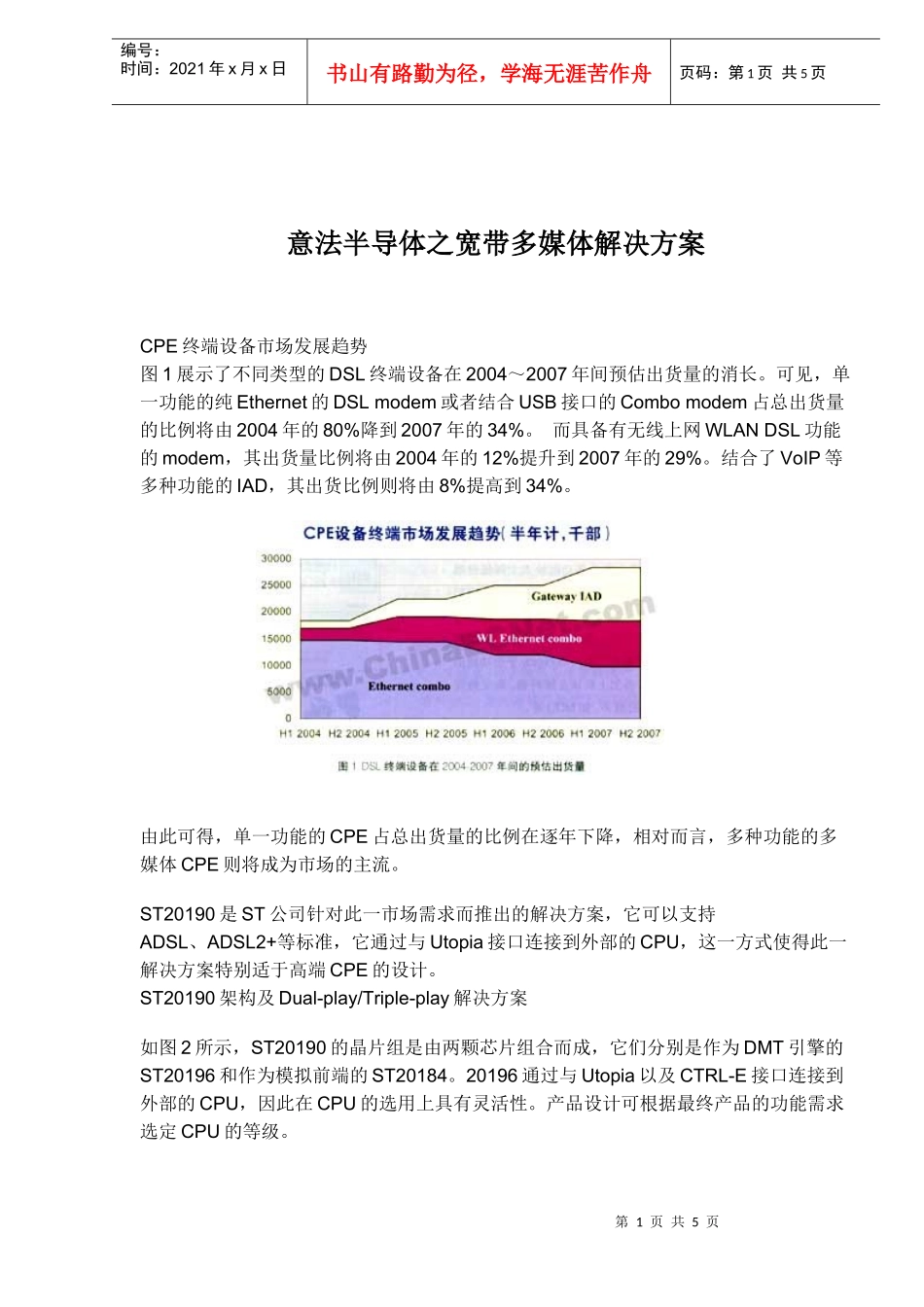

第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共5页意法半导体之宽带多媒体解决方案CPE终端设备市场发展趋势图1展示了不同类型的DSL终端设备在2004～2007年间预估出货量的消长。可见，单一功能的纯Ethernet的DSLmodem或者结合USB接口的Combomodem占总出货量的比例将由2004年的80%降到2007年的34%。而具备有无线上网WLANDSL功能的modem，其出货量比例将由2004年的12%提升到2007年的29%。结合了VoIP等多种功能的IAD，其出货比例则将由8%提高到34%。由此可得，单一功能的CPE占总出货量的比例在逐年下降，相对而言，多种功能的多媒体CPE则将成为市场的主流。ST20190是ST公司针对此一市场需求而推出的解决方案，它可以支持ADSL、ADSL2+等标准，它通过与Utopia接口连接到外部的CPU，这一方式使得此一解决方案特别适于高端CPE的设计。ST20190架构及Dual-play/Triple-play解决方案如图2所示，ST20190的晶片组是由两颗芯片组合而成，它们分别是作为DMT引擎的ST20196和作为模拟前端的ST20184。20196通过与Utopia以及CTRL-E接口连接到外部的CPU，因此在CPU的选用上具有灵活性。产品设计可根据最终产品的功能需求选定CPU的等级。第2页共5页第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共5页此一解决方案特别适于结合数据、语音以及视讯的三合一应用平台。它的优点表现在：首先是架构方面，它保持了ADSL2+在物理层上的性能优势。第二，它在外部噪声方面进行了功能改进，使得ADSL线路更加稳定，更适合提供视讯服务。第三，因为支持多种延迟，它能保证提供高品质的语音服务。ST20190的适合应用范围包括中高端ADSL终端、结合语音以及数据功能的终端、结合机顶盒（IPSetTopBox）的多媒体终端，以及作为家庭网络的中央服务器等。（1）二合一CPE平台（Dual-play）设计范例图3是二合一方案设计平台的框图。平台中心是网络处理器，它透过switch支持4个LAN和1个WAN的以太网口，图3中位于下方的CODEC/SLIC模块功能可支持4个通道的BOIG。第3页共5页第2页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共5页这一方案还可以在设计中加入蓝牙接口功能，与手机进行连接。这种结合数据和语音的Dual-play二合一平台，在ADSL2+、网络语音VoIP，以大网方面，可支持4LAN+1WAN、USB主/从控、WLAN、蓝牙等。ST公司支持上述功能应用的芯片组包括有：ST20190，支持ADSL2+；STLC2500B，支持蓝牙；STLC3035、STw5094A是支持SLIC以及宽带CODEC的解决方案。（2）Single-box的模式（Triple-play解决方案）部分运营商计划推出结合ADSLmodem以及机顶盒的单一终端，这一模式最大的优点是借由整合各功能块大大降低终端设备的成本，用户端使用单一设备从而简化装机的复杂度。这便是结合数据、语音、影像三合一的平台——Triple-play解决方案，它是在二合一Dual-play平台功能的基础上，再加上机顶盒解码器，来支持视讯方面的服务，如MOD等。ST公司除了有ST20190支持ADSL2+功能，可以应用于这一平台之外，还有3055、5094、7100，可分别支持SLIC、CODEC以及机顶盒的功能。图4所示为Triple-play设计范例。图中，设计方案的左方实际就是Dual-play二合一的CPE。右边是网络处理器连接到机顶盒的解码器STB7100。7100有FMI、LMI接口连接到内部存储器，它提供音视频功能。该方案的另一种设计是将解码芯片7100换成下一代的7109。7109具有MI接口，不用通过胶合逻辑便可直接与网络处理器相连接。STViKOS多媒体平台设计ViKOS设计平台由ST的20190与Glotrex的VIOLIN处理器结合构成，包括Glotrex的VIOLIN的NPU，以ST20190的ADSL2+模块等。第4页共5页第3页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共5页VIOLIN的主机控制器基于ARM946ESRISC的网络处理器，它同时具备PCI的主机控制器，并具有AAL5SAR处理ATM部分的通信。VIOLIN支持UART接口，最大可支持到32个GPIO。其封装形式为256PBGA。为适应越来越多的包括中国电信在内的运营商，计划借由ADSL网络推出视讯MOD服务的需要，ADSL的网络也必须作相应的升级。ST公司为支持更...
