电流的参考方向课件VIP免费

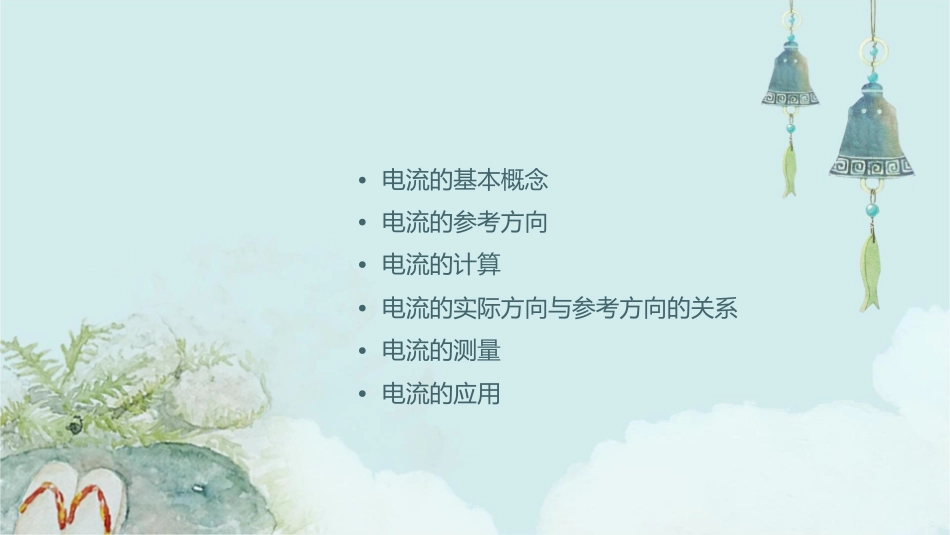

电流的参考方向课件•电流的基本概念•电流的参考方向•电流的计算•电流的实际方向与参考方向的关系•电流的测量•电流的应用01电流的基本概念电流的定义总结词电流是电荷在导体中流动的现象，是电荷的定向移动。详细描述电流是电荷在导体中流动的现象，这种流动是有方向的，即电荷的定向移动。电流的方向与电荷的运动方向一致，通常采用正电荷的运动方向作为电流的方向。电流的单位总结词安培是电流的基本单位，用于描述电流的大小。详细描述电流的国际单位是安培，简称安。安培的定义是每秒通过导体任一横截面的电荷量，即单位时间内通过导体横截面的电荷量。常用的电流单位还有毫安、微安等。电流的方向总结词电流的方向是电荷在导体中流动的方向，通常采用正电荷的运动方向作为电流的方向。详细描述电流的方向与电荷的运动方向一致，通常采用正电荷的运动方向作为电流的方向。在实际应用中，可以通过放置导体和电场的方式来改变电流的方向。同时，在分析电路时，通常需要设定电流的参考方向，以方便计算和分析。02电流的参考方向参考方向的引入01实际电路中，电流的方向往往不是直观可见的，需要引入参考方向作为标量计算的参考。02参考方向为电流的假设方向，可以为正或负，用于表示电流的实际方向。参考方向的表示方法箭头表示法在电路图中，用箭头指向表示电流的方向，箭头的起点为参考点。文字表示法在电路元件的参数中，用“+”或“-”表示电流的方向。参考方向的选取原则010203任意性原则统一性原则实际性原则参考方向的选取是任意的，可以根据电路分析的需要自行设定。在一个电路中，应选择统一的参考方向，以便进行计算和分析。在分析实际问题时，应尽量选择与实际电流方向一致的参考方向，以简化计算过程。03电流的计算电流的计算公式总结词电流的计算公式是电流的基本概念，用于计算电路中电流的大小。详细描述电流的计算公式是I=Q/t，其中I表示电流，Q表示电荷量，t表示时间。这个公式表示在一定的时间内流过某一截面的电荷量与该截面所经历的时间成正比，即电流的大小等于单位时间内流过某一截面的电荷量。串联电路的电流计算总结词串联电路中，电流处处相等，可以通过测量电路中的任一处的电流来得到整个电路的电流值。详细描述在串联电路中，电流处处相等，即流过电路中各个电阻或电导的电流是相等的。因此，我们可以通过测量电路中任一处的电流来得到整个电路的电流值。这个特点在分析串联电路时非常有用，可以帮助我们简化电路分析过程。并联电路的电流计算要点一要点二总结词详细描述并联电路中，总电流等于各个支路电流之和，每个支路电流与该支路的电阻成反比。在并联电路中，总电流等于各个支路电流之和。这是因为各个支路并联后，它们共享一个公共的电压源，所以每个支路中的电流都会对总电流做出贡献。另外，每个支路中的电流与该支路的电阻成反比，即支路电阻越大，该支路中的电流就越小。这个特点在分析并联电路时也非常有用，可以帮助我们快速找到总电流和各个支路电流之间的关系。04电流的实际方向与参考方向的关系实际方向与参考方向一致电流的实际方向与参考方向一致，表示电流的流向与参考方向相同。在这种情况下，电流的参考方向实际测量中，如果电流的实际方向与参考方向一致，则测量值即为电流的实际值。可以用来判断电路中元件的电压极性，从而确定元件的电压值。实际方向与参考方向相反电流的实际方向与参考方向相反，表示电流的流向与参考方向相反。在这种情况下，电流的参考方实际测量中，如果电流的实际方向与参考方向相反，则测量值将为负值，表示电流的实际值。向可以用来判断电路中元件的电压极性，从而确定元件的电压值。实际方向与参考方向无关在这种情况下，需要使用其他方法来测量和计算电流的大小和方向，例如使用示波器或相位分析仪等设备。在某些情况下，电流的实际方向与参考方向可能无关，例如在交流电路中。在交流电路中，电流的大小和方向会随着时间的变化而变化，因此无法简单地通过参考方向来判断电流的实际流向。05电流的测量电流表的原理电流表的工作原理基于安培环路定律，即通过导线的电流在导线上产生磁场，该磁场...
