台升悦园工程临时用电专项施工方案VIP免费

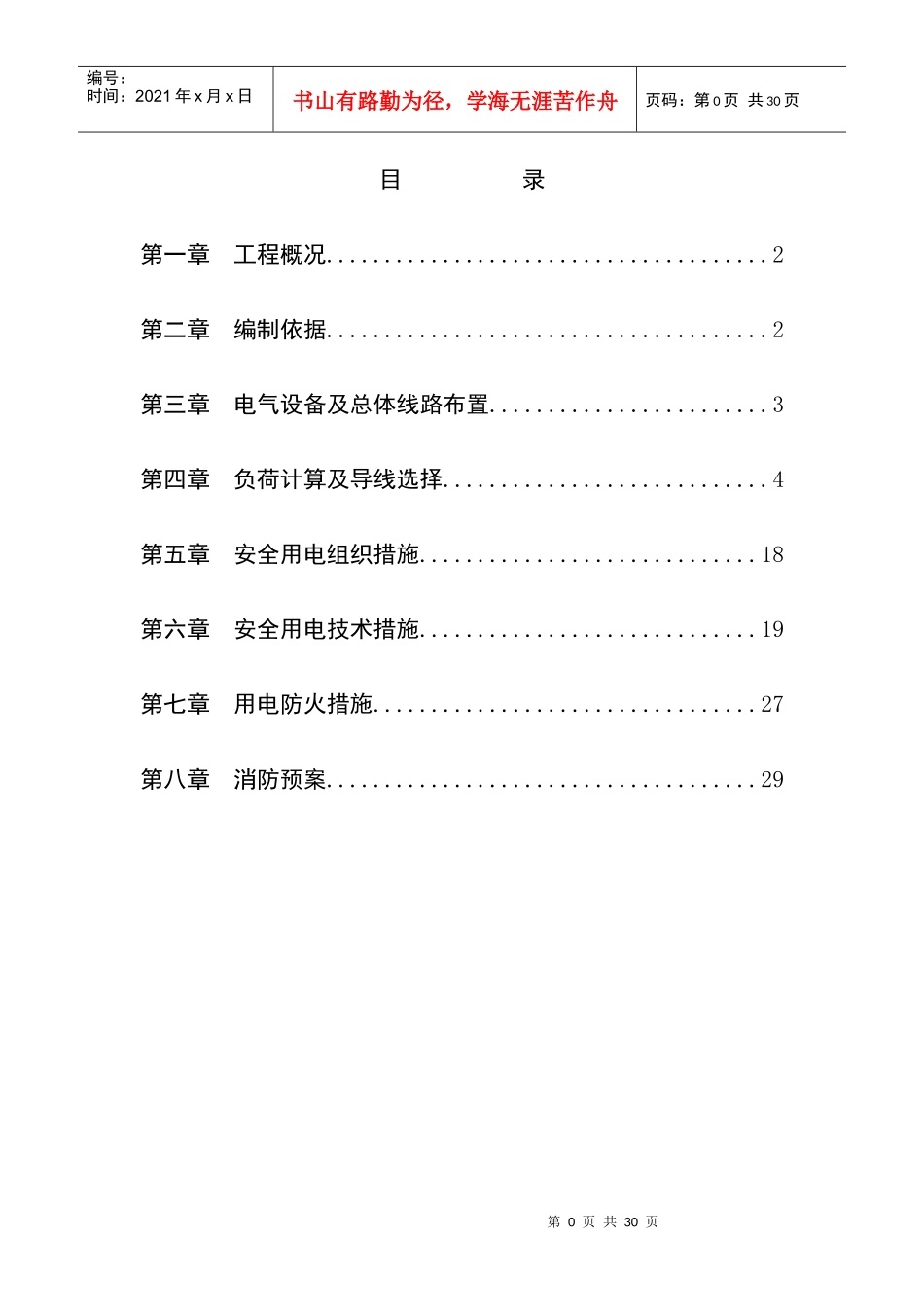

台升悦园工程临时用电专项施工方案_第1页
1/30

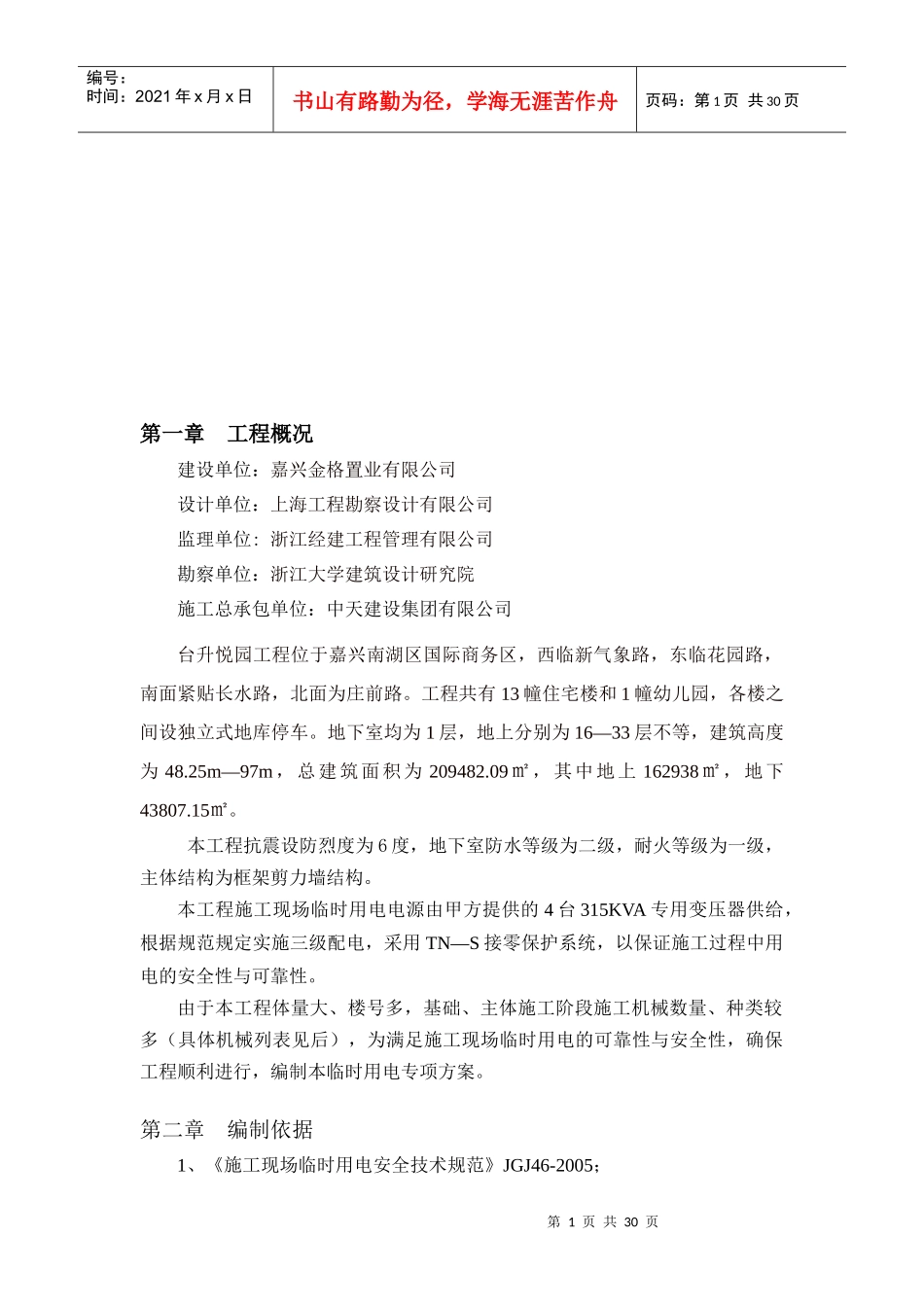

台升悦园工程临时用电专项施工方案_第2页
2/30

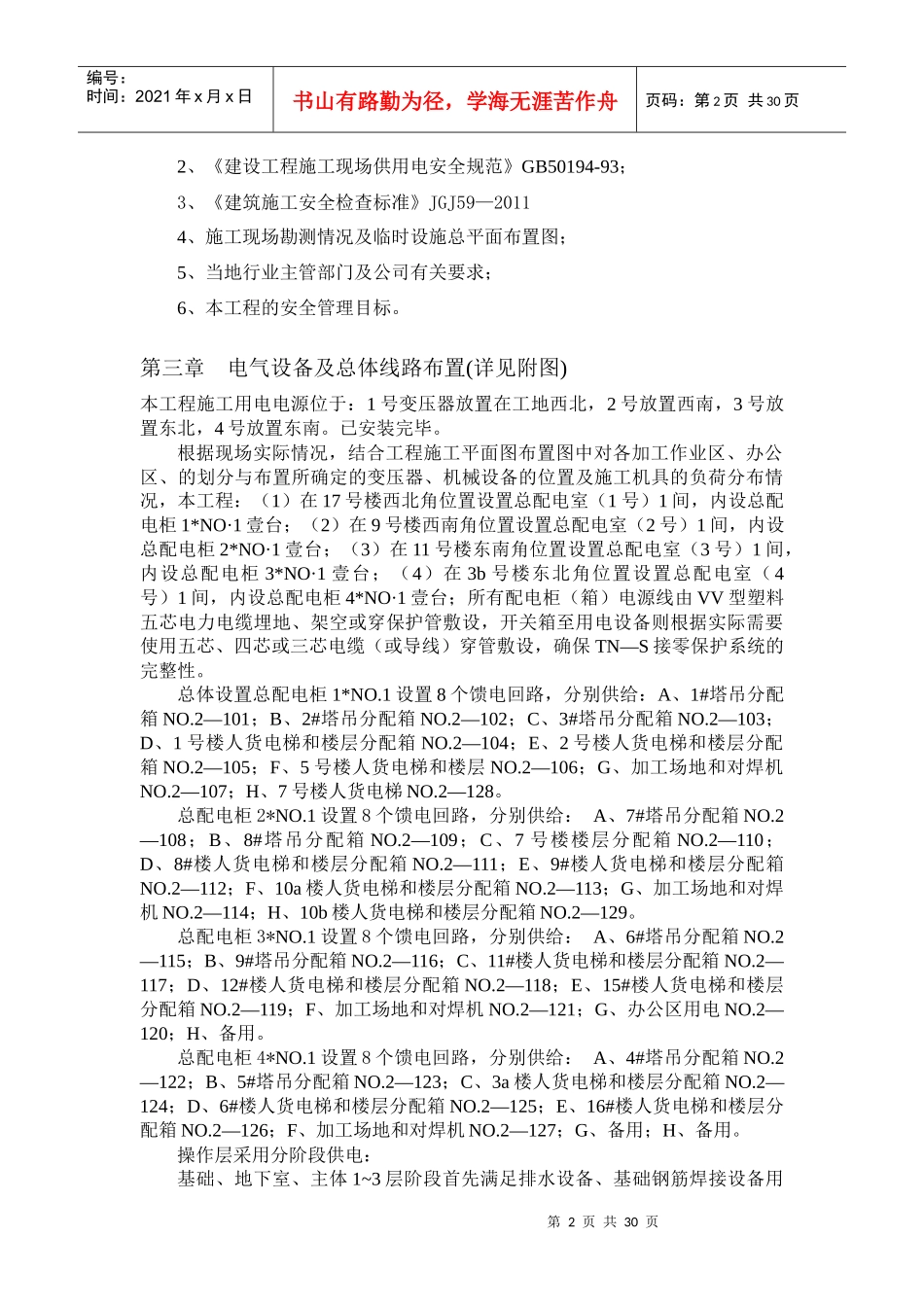

台升悦园工程临时用电专项施工方案_第3页
3/30
第0页共30页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第0页共30页目录第一章工程概况......................................2第二章编制依据......................................2第三章电气设备及总体线路布置........................3第四章负荷计算及导线选择............................4第五章安全用电组织措施.............................18第六章安全用电技术措施.............................19第七章用电防火措施.................................27第八章消防预案.....................................29第1页共30页第0页共30页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共30页第一章工程概况建设单位:嘉兴金格置业有限公司设计单位:上海工程勘察设计有限公司监理单位:浙江经建工程管理有限公司勘察单位:浙江大学建筑设计研究院施工总承包单位:中天建设集团有限公司台升悦园工程位于嘉兴南湖区国际商务区,西临新气象路,东临花园路,南面紧贴长水路,北面为庄前路。工程共有13幢住宅楼和1幢幼儿园,各楼之间设独立式地库停车。地下室均为1层,地上分别为16—33层不等,建筑高度为48.25m—97m,总建筑面积为209482.09㎡,其中地上162938㎡,地下43807.15㎡。本工程抗震设防烈度为6度,地下室防水等级为二级,耐火等级为一级,主体结构为框架剪力墙结构。本工程施工现场临时用电电源由甲方提供的4台315KVA专用变压器供给,根据规范规定实施三级配电,采用TN—S接零保护系统,以保证施工过程中用电的安全性与可靠性。由于本工程体量大、楼号多,基础、主体施工阶段施工机械数量、种类较多(具体机械列表见后),为满足施工现场临时用电的可靠性与安全性,确保工程顺利进行,编制本临时用电专项方案。第二章编制依据1、《施工现场临时用电安全技术规范》JGJ46-2005;第2页共30页第1页共30页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共30页2、《建设工程施工现场供用电安全规范》GB50194-93;3、《建筑施工安全检查标准》JGJ59—20114、施工现场勘测情况及临时设施总平面布置图;5、当地行业主管部门及公司有关要求;6、本工程的安全管理目标。第三章电气设备及总体线路布置(详见附图)本工程施工用电电源位于:1号变压器放置在工地西北,2号放置西南,3号放置东北,4号放置东南。已安装完毕。根据现场实际情况,结合工程施工平面图布置图中对各加工作业区、办公区、的划分与布置所确定的变压器、机械设备的位置及施工机具的负荷分布情况,本工程:(1)在17号楼西北角位置设置总配电室(1号)1间,内设总配电柜1*NO·1壹台;(2)在9号楼西南角位置设置总配电室(2号)1间,内设总配电柜2*NO·1壹台;(3)在11号楼东南角位置设置总配电室(3号)1间,内设总配电柜3*NO·1壹台;(4)在3b号楼东北角位置设置总配电室(4号)1间,内设总配电柜4*NO·1壹台;所有配电柜(箱)电源线由VV型塑料五芯电力电缆埋地、架空或穿保护管敷设,开关箱至用电设备则根据实际需要使用五芯、四芯或三芯电缆(或导线)穿管敷设,确保TN—S接零保护系统的完整性。总体设置总配电柜1*NO.1设置8个馈电回路,分别供给:A、1#塔吊分配箱NO.2—101;B、2#塔吊分配箱NO.2—102;C、3#塔吊分配箱NO.2—103;D、1号楼人货电梯和楼层分配箱NO.2—104;E、2号楼人货电梯和楼层分配箱NO.2—105;F、5号楼人货电梯和楼层NO.2—106;G、加工场地和对焊机NO.2—107;H、7号楼人货电梯NO.2—128。总配电柜2*NO.1设置8个馈电回路,分别供给:A、7#塔吊分配箱NO.2—108;B、8#塔吊分配箱NO.2—109;C、7号楼楼层分配箱NO.2—110;D、8#楼人货电梯和楼层分配箱NO.2—111;E、9#楼人货电梯和楼层分配箱NO.2—112;F、10a楼人货电梯和楼层分配箱NO.2—113;G、加工场地和对焊机NO.2—114;H、10b楼人货电梯和楼层分配箱NO.2—129。总配电柜3*NO.1设置8个馈电回路,分别供给:A、6#塔吊分配箱NO.2—115;B、9#塔吊分配箱NO.2—116;C、11#楼人货电梯和楼层分配箱NO.2—117;D、12#楼人货电梯和楼层分配箱NO.2—118;E、15#...
