建筑方案文档排版(AdobeInDesignCS3)VIP免费

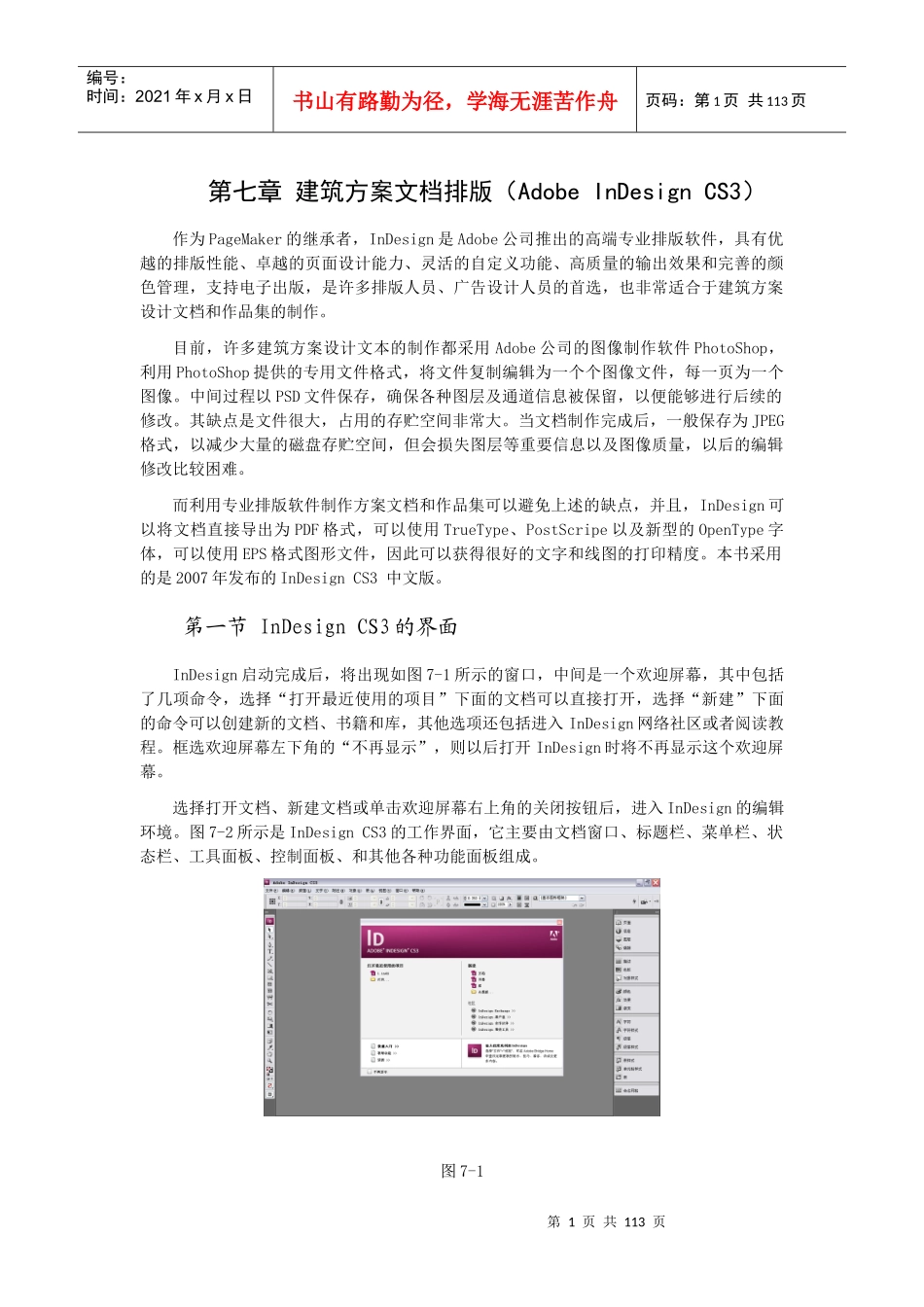

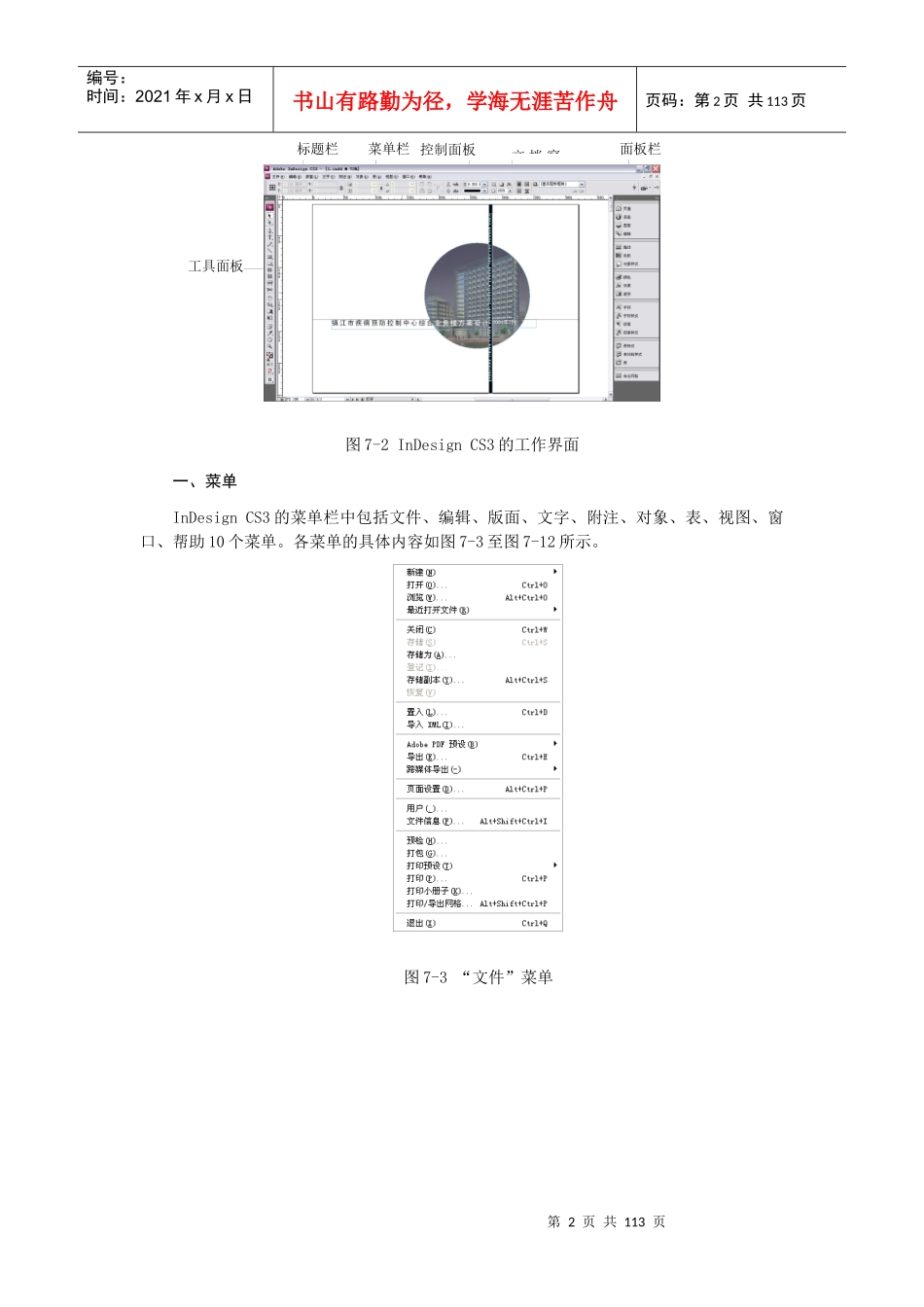

第1页共113页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共113页第七章建筑方案文档排版（AdobeInDesignCS3）作为PageMaker的继承者，InDesign是Adobe公司推出的高端专业排版软件，具有优越的排版性能、卓越的页面设计能力、灵活的自定义功能、高质量的输出效果和完善的颜色管理，支持电子出版，是许多排版人员、广告设计人员的首选，也非常适合于建筑方案设计文档和作品集的制作。目前，许多建筑方案设计文本的制作都采用Adobe公司的图像制作软件PhotoShop，利用PhotoShop提供的专用文件格式，将文件复制编辑为一个个图像文件，每一页为一个图像。中间过程以PSD文件保存，确保各种图层及通道信息被保留，以便能够进行后续的修改。其缺点是文件很大，占用的存贮空间非常大。当文档制作完成后，一般保存为JPEG格式，以减少大量的磁盘存贮空间，但会损失图层等重要信息以及图像质量，以后的编辑修改比较困难。而利用专业排版软件制作方案文档和作品集可以避免上述的缺点，并且，InDesign可以将文档直接导出为PDF格式，可以使用TrueType、PostScripe以及新型的OpenType字体，可以使用EPS格式图形文件，因此可以获得很好的文字和线图的打印精度。本书采用的是2007年发布的InDesignCS3中文版。第一节InDesignCS3的界面InDesign启动完成后，将出现如图7-1所示的窗口，中间是一个欢迎屏幕，其中包括了几项命令，选择“打开最近使用的项目”下面的文档可以直接打开，选择“新建”下面的命令可以创建新的文档、书籍和库，其他选项还包括进入InDesign网络社区或者阅读教程。框选欢迎屏幕左下角的“不再显示”，则以后打开InDesign时将不再显示这个欢迎屏幕。选择打开文档、新建文档或单击欢迎屏幕右上角的关闭按钮后，进入InDesign的编辑环境。图7-2所示是InDesignCS3的工作界面，它主要由文档窗口、标题栏、菜单栏、状态栏、工具面板、控制面板、和其他各种功能面板组成。图7-1第2页共113页第1页共113页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共113页图7-2InDesignCS3的工作界面一、菜单InDesignCS3的菜单栏中包括文件、编辑、版面、文字、附注、对象、表、视图、窗口、帮助10个菜单。各菜单的具体内容如图7-3至图7-12所示。图7-3“文件”菜单标题栏菜单栏文档窗面板栏工具面板控制面板第3页共113页第2页共113页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共113页图7-4“编辑”菜单图7-5“版面”菜单第4页共113页第3页共113页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共113页图7-6“文字”菜单图7-7“附注”菜单第5页共113页第4页共113页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共113页图7-8“对象”菜单图7-9“表”菜单第6页共113页第5页共113页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共113页图7-10“视图”菜单图7-11“窗口”菜单二、工具面板工具面板（或工具箱）中包含了最常用的一些工具，缺省情况下工具面板中的工具为如图7-13所示的单列显示，单击工具面板上方的箭头，可以切换成双列显示，如图7-14所示。工具面板中一些工具按钮右下角带有一个小箭头，表示这里放置了功能相近的一组工具，按住这个工具按钮，会打开一个菜单，让用户选择同组的其他工具。各工具的作用如下：第7页共113页第6页共113页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共113页图7-13第8页共113页第7页共113页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共113页图7-141.选择工具：选择、移动文本块和图形，重定文本块和图形的大小。2.直接选择工具组直接选择工具：拖动文本块或图形的锚点或边框，改变边框的形状。位置工具：拖动文本块或图形的锚点或边框，裁剪文本块或图形。3.钢笔工具组钢笔工具：绘制直线路径、曲线路径、规则路径、不规则路径、封闭路径和不封闭路径。添加锚点工具：在路径上添加锚点。删除锚点工具：删除路径上的锚点。转换方向工具：将锚点从角点转化为...
