广州某污水管线深基坑--沉井专项施工方案VIP免费

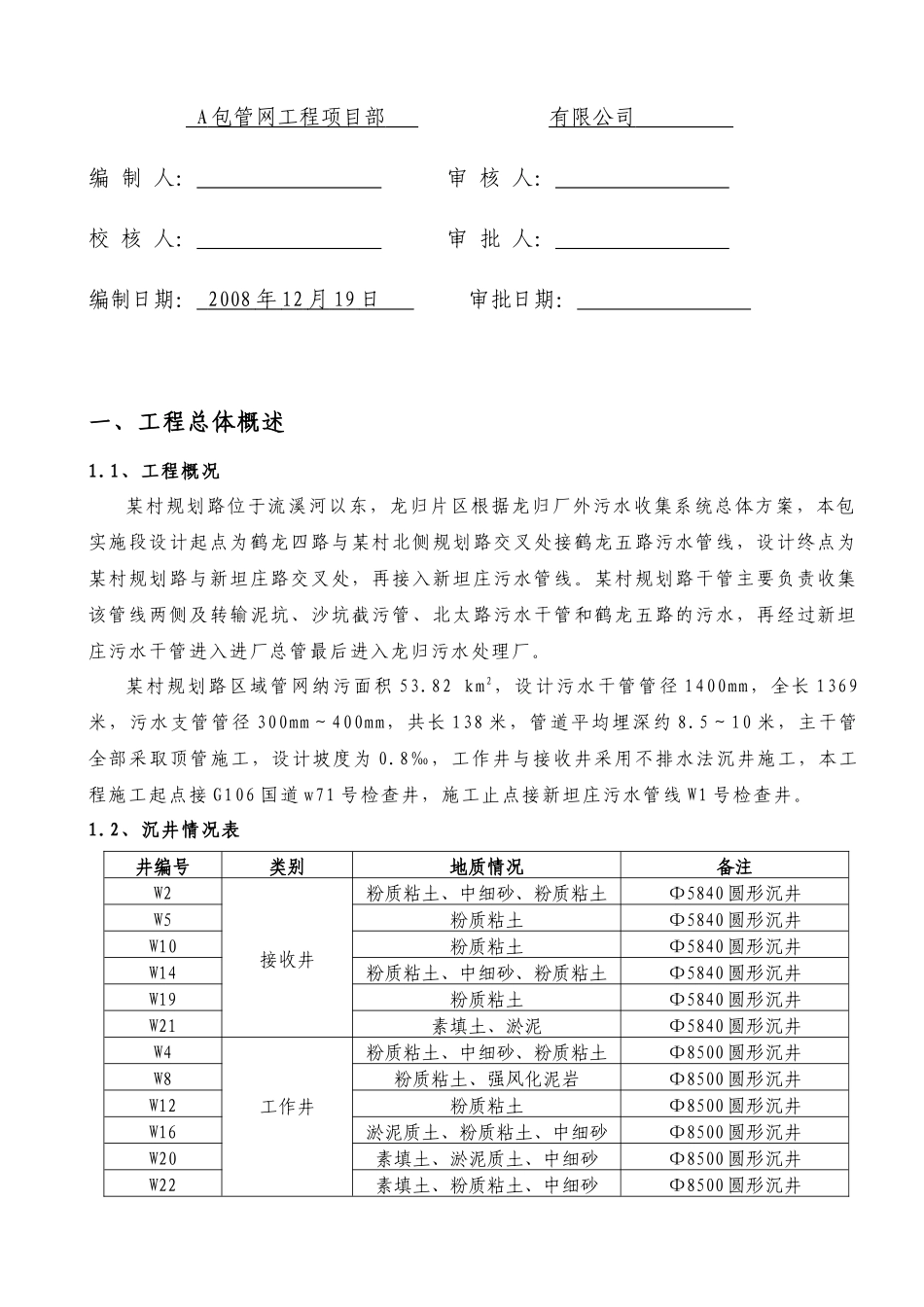

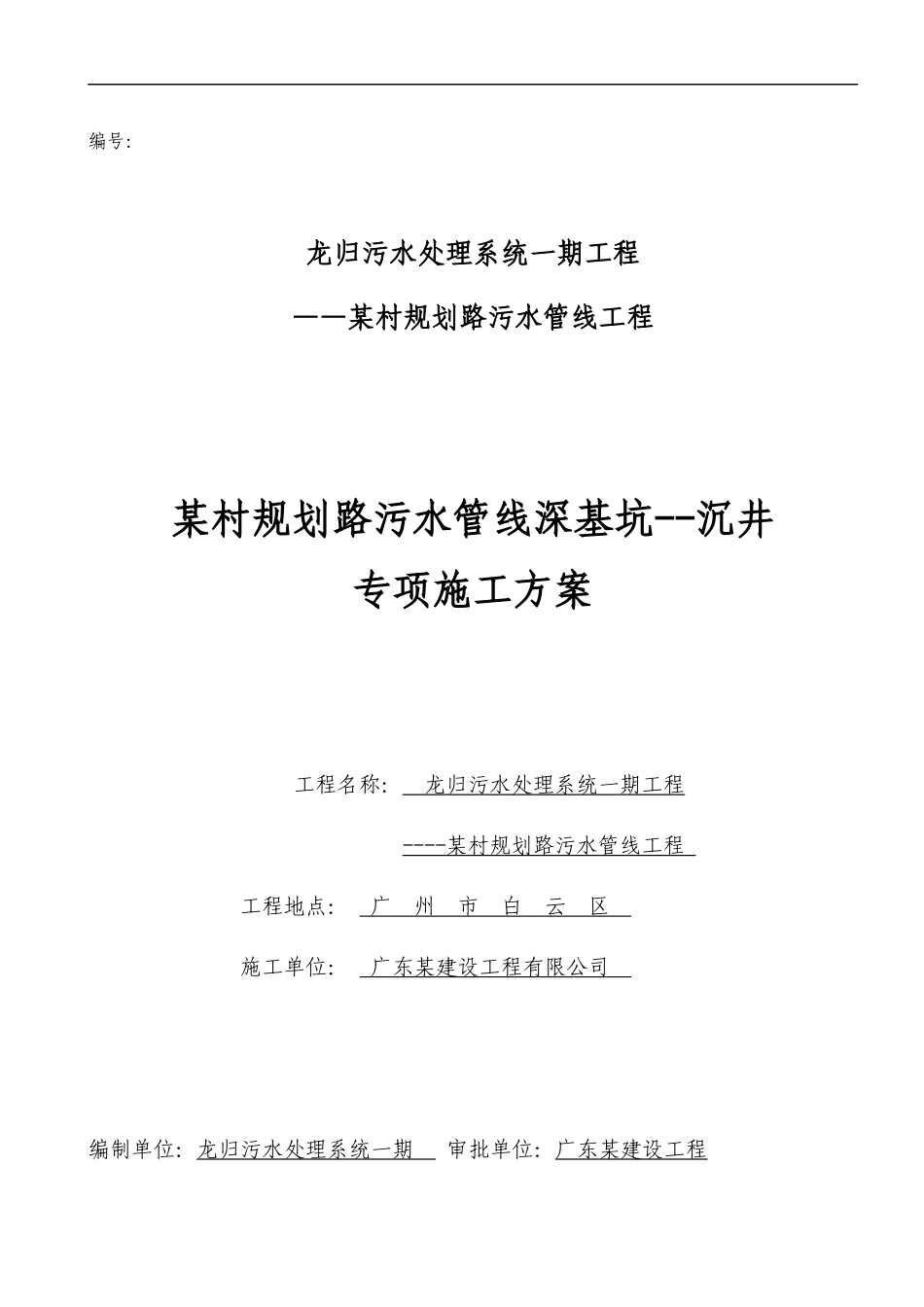

编号：龙归污水处理系统一期工程——某村规划路污水管线工程某村规划路污水管线深基坑--沉井专项施工方案工程名称：龙归污水处理系统一期工程----某村规划路污水管线工程工程地点：广州市白云区施工单位：广东某建设工程有限公司编制单位：龙归污水处理系统一期审批单位：广东某建设工程A包管网工程项目部有限公司编制人：审核人：校核人：审批人：编制日期：2008年12月19日审批日期：一、工程总体概述1.1、工程概况某村规划路位于流溪河以东，龙归片区根据龙归厂外污水收集系统总体方案，本包实施段设计起点为鹤龙四路与某村北侧规划路交叉处接鹤龙五路污水管线，设计终点为某村规划路与新坦庄路交叉处，再接入新坦庄污水管线。某村规划路干管主要负责收集该管线两侧及转输泥坑、沙坑截污管、北太路污水干管和鹤龙五路的污水，再经过新坦庄污水干管进入进厂总管最后进入龙归污水处理厂。某村规划路区域管网纳污面积53.82km2，设计污水干管管径1400mm，全长1369米，污水支管管径300mm～400mm，共长138米，管道平均埋深约8.5～10米，主干管全部采取顶管施工，设计坡度为0.8‰，工作井与接收井采用不排水法沉井施工，本工程施工起点接G106国道w71号检查井，施工止点接新坦庄污水管线W1号检查井。1.2、沉井情况表井编号类别地质情况备注W2接收井粉质粘土、中细砂、粉质粘土Φ5840圆形沉井W5粉质粘土Φ5840圆形沉井W10粉质粘土Φ5840圆形沉井W14粉质粘土、中细砂、粉质粘土Φ5840圆形沉井W19粉质粘土Φ5840圆形沉井W21素填土、淤泥Φ5840圆形沉井W4工作井粉质粘土、中细砂、粉质粘土Φ8500圆形沉井W8粉质粘土、强风化泥岩Φ8500圆形沉井W12粉质粘土Φ8500圆形沉井W16淤泥质土、粉质粘土、中细砂Φ8500圆形沉井W20素填土、淤泥质土、中细砂Φ8500圆形沉井W22素填土、粉质粘土、中细砂Φ8500圆形沉井H=8.5m～13.3m（H为井身高度）、工作井井壁厚度600mm、接收井井壁厚度400mm1.3、编制依据本施工组织设计主要是根据以下规范文件进行编制的：1、《建筑地基基础设计规范》（GB50007——2002）2、《建筑结构荷载规范》（GB50009——2001）3、《混凝土结构设计规范》（GB50010——2002）4、《建筑抗震设计规范》（GB50011——2001）5、《给水排水工程钢筋混凝土沉井结构设计规程》（CECS137：2002）6、《给水排水工程构筑物结构设计规范》（GB50069——2002）7、《给水排水管道工程施工及验收规范》（GB50268——97）8、本工程岩土工程勘察报告（辽宁省城乡建设规划设计院）9、《沉井顶管工作井接收井结构设计说明》10、《沉井顶管井工作井结构图（一）》11、《沉井顶管井工作井结构图（二）》12、《沉井顶管井工作井结构图（三）》13、《沉井顶管井接收井结构图（一）》14、《沉井顶管井接收井结构图（二）》15、《沉井顶管井接收井结构图（三）》16、《沉井设计与施工》二、施工前期部署及准备工作2.1、施工前期部署本工程地处农田、排灌渠，借地与农民处理关系复杂，安全文明施工要求高：施工区域内要向农民借地先施工好施工便道，范围面积小，施工时容易超过界线范围，要兼顾施工和交通运输畅顺极为不易（特别是工作井位）。我项目部将根据施工时的具体情况，制定专项围蔽、便道方案，在不影响施工的情况下，密切配合相关拆迁部门，严格执行协议合同的内容，并做好文明施工的一切程序，范围内设置照明灯光、护板、围蔽、警告信号标志和组织专门的交通指挥人员，对工程进行保护和为公众提供安全和方便，在施工期间维持周边的环境功能不中断，保证施工安全和地下管线及其邻近构造物的安全，采用切实有效的措施控制施工噪音、环境污染等不利影响。2.2、三通一平的准备工作（1）由于施工现场原貌为农田，征地后先铺筑施工用临时道路。（2）施工用电结合现场实际情况，如附近有接驳点即就近接入。否则，在每个施工面根据施工用电负荷，现场安装一台临时发电机，按临时用电规定布置电线路，配电箱及漏电保护装置，电线采取地面埋设方式布置。（3）充分利用现场为农田的地理条件优势，与当地农村协调，利用原有农田水系作为施工用水，并修建临时蓄水池，确保用水安全。2.3、布置测量控制网根据设...
