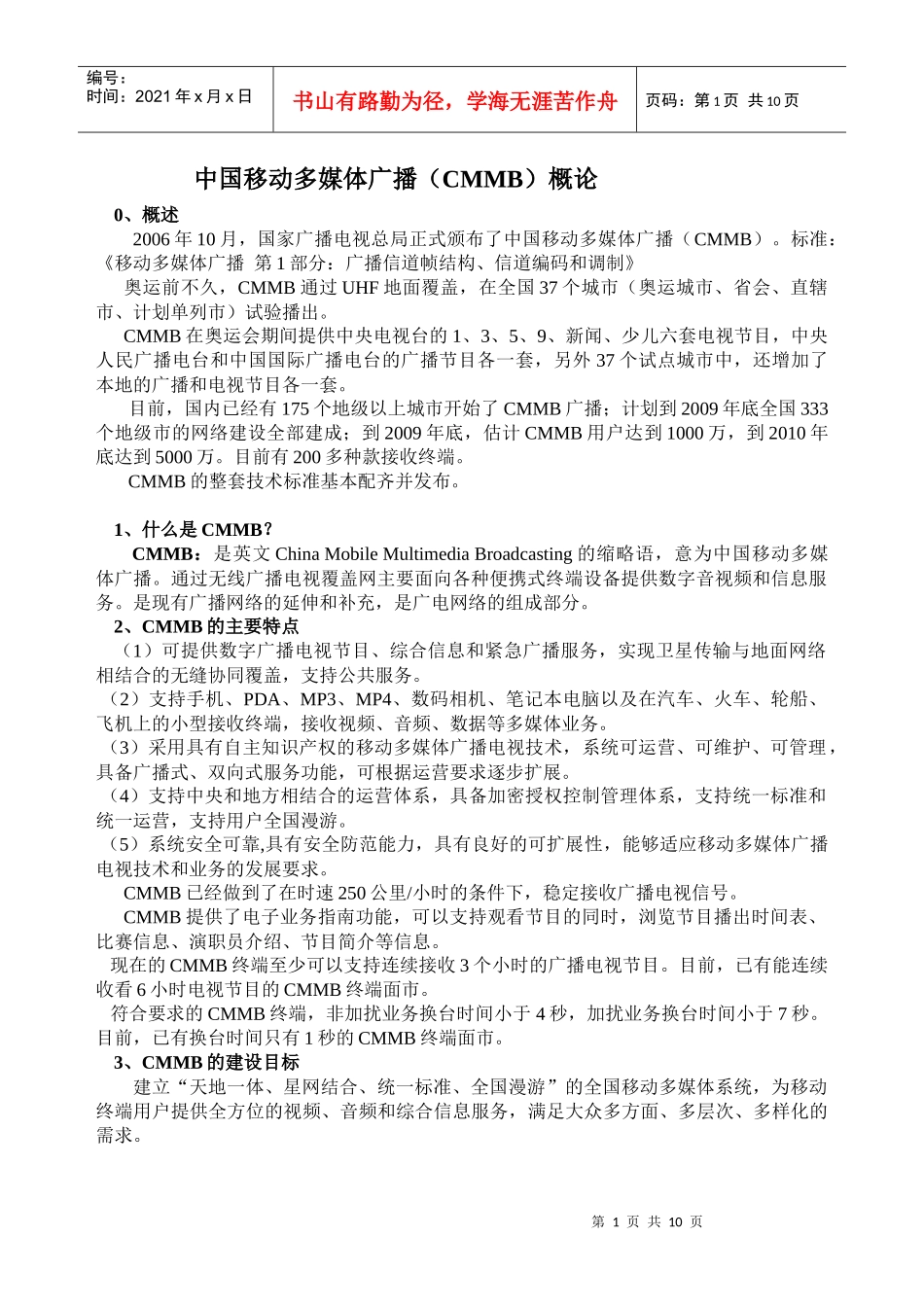

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页中国移动多媒体广播（CMMB）概论0、概述2006年10月，国家广播电视总局正式颁布了中国移动多媒体广播（CMMB）。标准：《移动多媒体广播第1部分：广播信道帧结构、信道编码和调制》奥运前不久，CMMB通过UHF地面覆盖，在全国37个城市（奥运城市、省会、直辖市、计划单列市）试验播出。CMMB在奥运会期间提供中央电视台的1、3、5、9、新闻、少儿六套电视节目，中央人民广播电台和中国国际广播电台的广播节目各一套，另外37个试点城市中，还增加了本地的广播和电视节目各一套。目前，国内已经有175个地级以上城市开始了CMMB广播；计划到2009年底全国333个地级市的网络建设全部建成；到2009年底，估计CMMB用户达到1000万，到2010年底达到5000万。目前有200多种款接收终端。CMMB的整套技术标准基本配齐并发布。1、什么是CMMB？CMMB：是英文ChinaMobileMultimediaBroadcasting的缩略语，意为中国移动多媒体广播。通过无线广播电视覆盖网主要面向各种便携式终端设备提供数字音视频和信息服务。是现有广播网络的延伸和补充，是广电网络的组成部分。2、CMMB的主要特点（1）可提供数字广播电视节目、综合信息和紧急广播服务，实现卫星传输与地面网络相结合的无缝协同覆盖，支持公共服务。（2）支持手机、PDA、MP3、MP4、数码相机、笔记本电脑以及在汽车、火车、轮船、飞机上的小型接收终端，接收视频、音频、数据等多媒体业务。（3）采用具有自主知识产权的移动多媒体广播电视技术，系统可运营、可维护、可管理，具备广播式、双向式服务功能，可根据运营要求逐步扩展。（4）支持中央和地方相结合的运营体系，具备加密授权控制管理体系，支持统一标准和统一运营，支持用户全国漫游。（5）系统安全可靠,具有安全防范能力，具有良好的可扩展性，能够适应移动多媒体广播电视技术和业务的发展要求。CMMB已经做到了在时速250公里/小时的条件下，稳定接收广播电视信号。CMMB提供了电子业务指南功能，可以支持观看节目的同时，浏览节目播出时间表、比赛信息、演职员介绍、节目简介等信息。现在的CMMB终端至少可以支持连续接收3个小时的广播电视节目。目前，已有能连续收看6小时电视节目的CMMB终端面市。符合要求的CMMB终端，非加扰业务换台时间小于4秒，加扰业务换台时间小于7秒。目前，已有换台时间只有1秒的CMMB终端面市。3、CMMB的建设目标建立“天地一体、星网结合、统一标准、全国漫游”的全国移动多媒体系统，为移动终端用户提供全方位的视频、音频和综合信息服务，满足大众多方面、多层次、多样化的需求。第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页CMMB采用“天地一体”的技术体系，即：利用大功率S波段卫星覆盖全国100%国土、利用地面覆盖网络进行城市人口密集区域有效覆盖、利用双向回传通道实现交互，形成单向广播和双向互动相结合、中央和地方相结合的无缝覆盖的系统。在CMMB的系统构成中，CMMB信号主要由S波段卫星覆盖网络和U波段地面覆盖网络实现信号覆盖。S波段卫星网络广播信道用于直接接收，Ku波段上行，S波段下行；分发信道用于地面增补转发接收，Ku波段上行，Ku波段下行，由地面增补网络转发器转为S波段发送到CMMB终端。为实现城市人口密集区域移动多媒体广播电视信号的有效覆盖，采用U波段地面无线发射构建城市U波段地面覆盖网络。在CMMB卫星传输覆盖中，广播信道直接提供全国大范围的S波段CMMB信号覆盖，分发信道提供S波段地面增补覆盖网的CMMB信号，实现卫星阴影区S波段CMMB信号第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页的增补转发。地面覆盖示意图4、CMMB系统的主要技术特征（1）信号处理系统信号处理系统物理层的输入信号为上层数据流，输出信号为射频信号。从信号处理的角度看，物理层逻辑信道的功能方块图如图3所示。图3物理层逻辑信道信号处理流程（2）OFDM信号的产生加扰后的分配到有效子载波上的数据符号Yn(i),通过IFFT形成用下式表达的多载波信号。发射站发射站发射站发...
