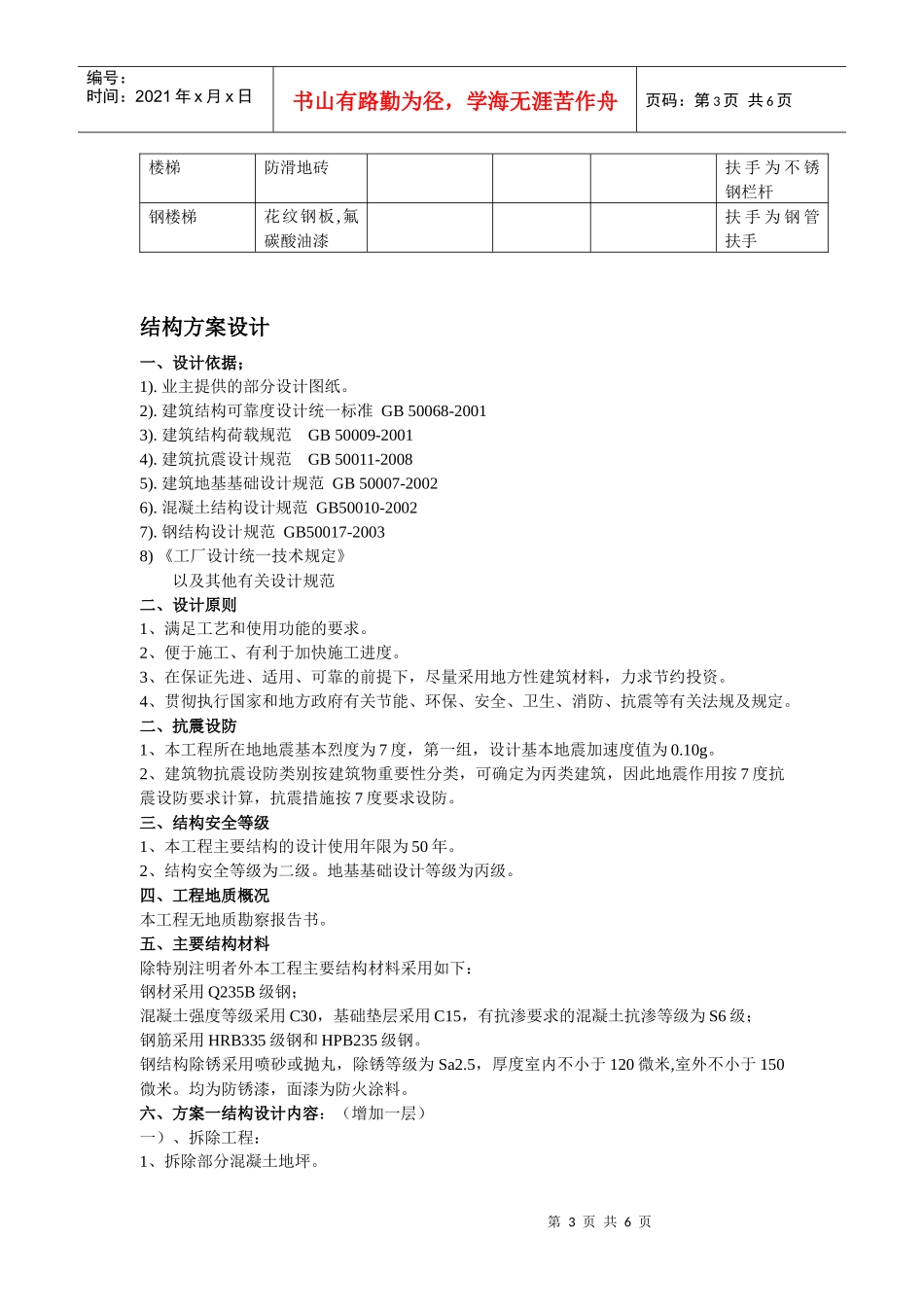

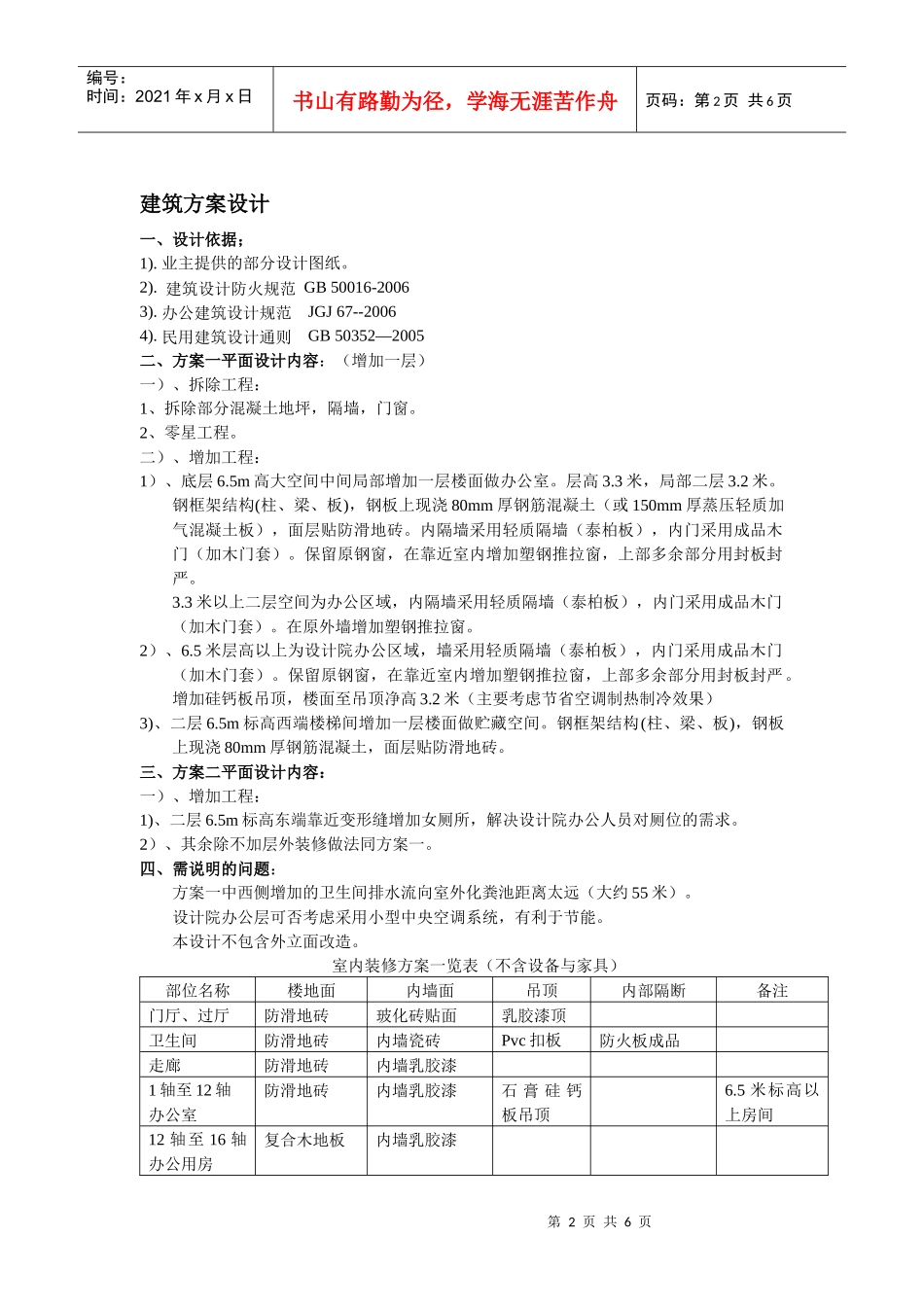

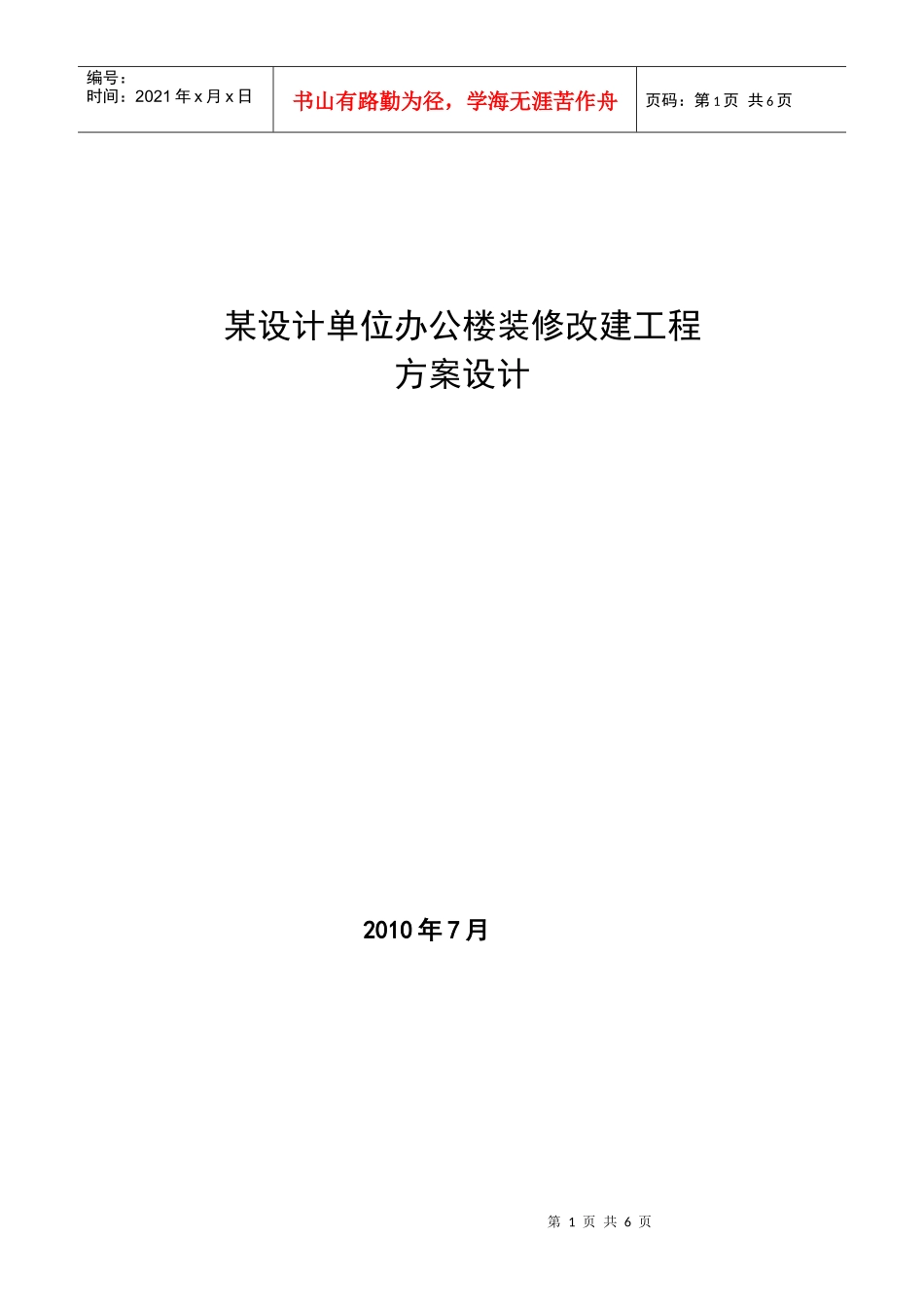

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页某设计单位办公楼装修改建工程方案设计2010年7月第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页建筑方案设计一、设计依据；1).业主提供的部分设计图纸。2).建筑设计防火规范GB50016-20063).办公建筑设计规范JGJ67--20064).民用建筑设计通则GB50352—2005二、方案一平面设计内容：（增加一层）一）、拆除工程：1、拆除部分混凝土地坪，隔墙，门窗。2、零星工程。二）、增加工程：1）、底层6.5m高大空间中间局部增加一层楼面做办公室。层高3.3米，局部二层3.2米。钢框架结构(柱、梁、板)，钢板上现浇80mm厚钢筋混凝土（或150mm厚蒸压轻质加气混凝土板），面层贴防滑地砖。内隔墙采用轻质隔墙（泰柏板），内门采用成品木门（加木门套）。保留原钢窗，在靠近室内增加塑钢推拉窗，上部多余部分用封板封严。3.3米以上二层空间为办公区域，内隔墙采用轻质隔墙（泰柏板），内门采用成品木门（加木门套）。在原外墙增加塑钢推拉窗。2）、6.5米层高以上为设计院办公区域，墙采用轻质隔墙（泰柏板），内门采用成品木门（加木门套）。保留原钢窗，在靠近室内增加塑钢推拉窗，上部多余部分用封板封严。增加硅钙板吊顶，楼面至吊顶净高3.2米（主要考虑节省空调制热制冷效果）3)、二层6.5m标高西端楼梯间增加一层楼面做贮藏空间。钢框架结构(柱、梁、板)，钢板上现浇80mm厚钢筋混凝土，面层贴防滑地砖。三、方案二平面设计内容：一）、增加工程：1)、二层6.5m标高东端靠近变形缝增加女厕所，解决设计院办公人员对厕位的需求。2）、其余除不加层外装修做法同方案一。四、需说明的问题：方案一中西侧增加的卫生间排水流向室外化粪池距离太远（大约55米）。设计院办公层可否考虑采用小型中央空调系统，有利于节能。本设计不包含外立面改造。室内装修方案一览表（不含设备与家具）部位名称楼地面内墙面吊顶内部隔断备注门厅、过厅防滑地砖玻化砖贴面乳胶漆顶卫生间防滑地砖内墙瓷砖Pvc扣板防火板成品走廊防滑地砖内墙乳胶漆1轴至12轴办公室防滑地砖内墙乳胶漆石膏硅钙板吊顶6.5米标高以上房间12轴至16轴办公用房复合木地板内墙乳胶漆第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页楼梯防滑地砖扶手为不锈钢栏杆钢楼梯花纹钢板,氟碳酸油漆扶手为钢管扶手结构方案设计一、设计依据；1).业主提供的部分设计图纸。2).建筑结构可靠度设计统一标准GB50068-20013).建筑结构荷载规范GB50009-20014).建筑抗震设计规范GB50011-20085).建筑地基基础设计规范GB50007-20026).混凝土结构设计规范GB50010-20027).钢结构设计规范GB50017-20038)《工厂设计统一技术规定》以及其他有关设计规范二、设计原则1、满足工艺和使用功能的要求。2、便于施工、有利于加快施工进度。3、在保证先进、适用、可靠的前提下，尽量采用地方性建筑材料，力求节约投资。4、贯彻执行国家和地方政府有关节能、环保、安全、卫生、消防、抗震等有关法规及规定。二、抗震设防1、本工程所在地地震基本烈度为7度，第一组，设计基本地震加速度值为0.10g。2、建筑物抗震设防类别按建筑物重要性分类，可确定为丙类建筑，因此地震作用按7度抗震设防要求计算，抗震措施按7度要求设防。三、结构安全等级1、本工程主要结构的设计使用年限为50年。2、结构安全等级为二级。地基基础设计等级为丙级。四、工程地质概况本工程无地质勘察报告书。五、主要结构材料除特别注明者外本工程主要结构材料采用如下：钢材采用Q235B级钢；混凝土强度等级采用C30，基础垫层采用C15，有抗渗要求的混凝土抗渗等级为S6级；钢筋采用HRB335级钢和HPB235级钢。钢结构除锈采用喷砂或抛丸，除锈等级为Sa2.5，厚度室内不小于120微米,室外不小于150微米。均为防锈漆，面漆为防火涂料。六、方案一结构设计内容：（增加一层）一）、拆除工程：1、拆除部分混凝土地坪。第4页共6页第3页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共6页2、零星工程。二）、增加工程：1）...
