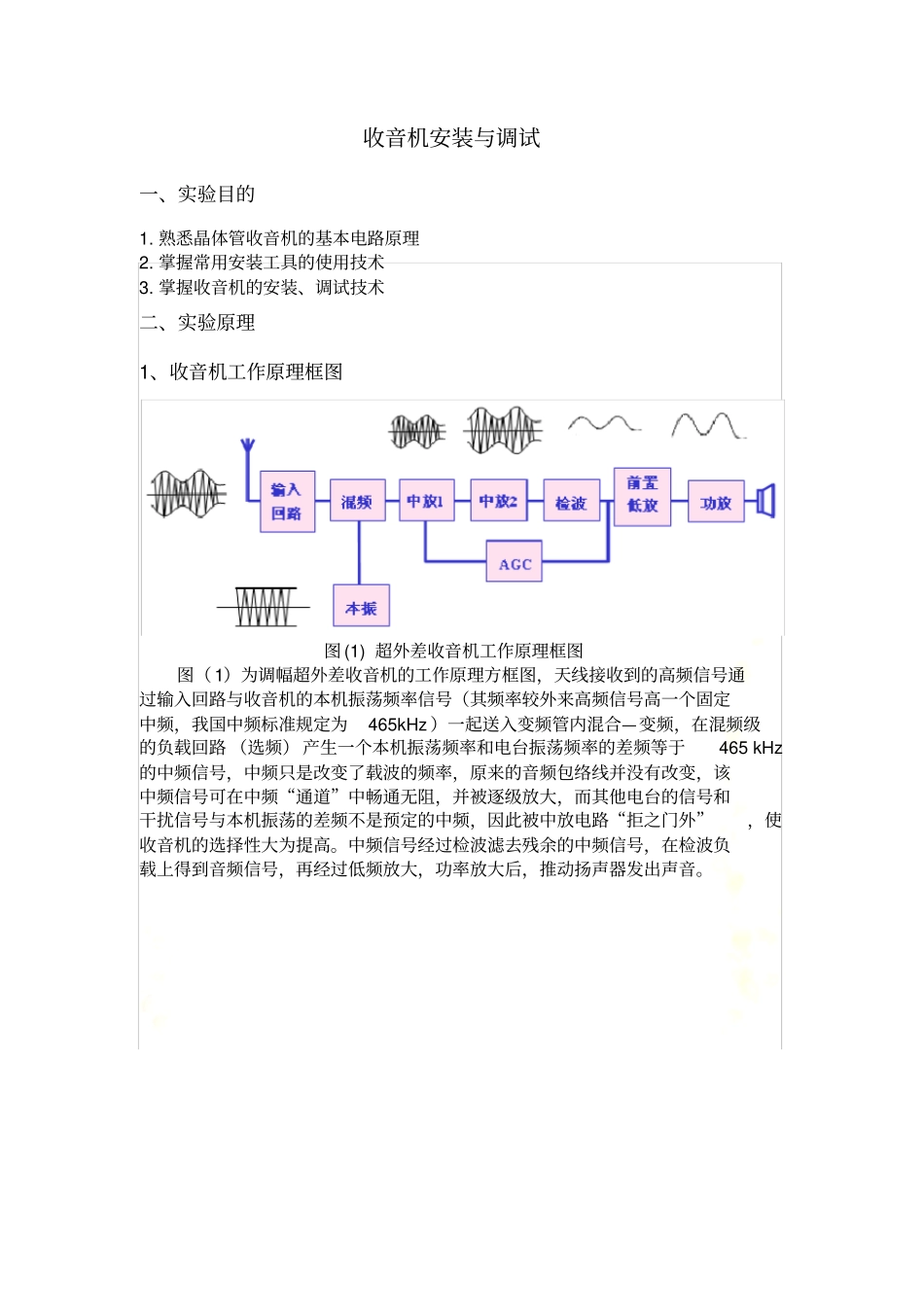

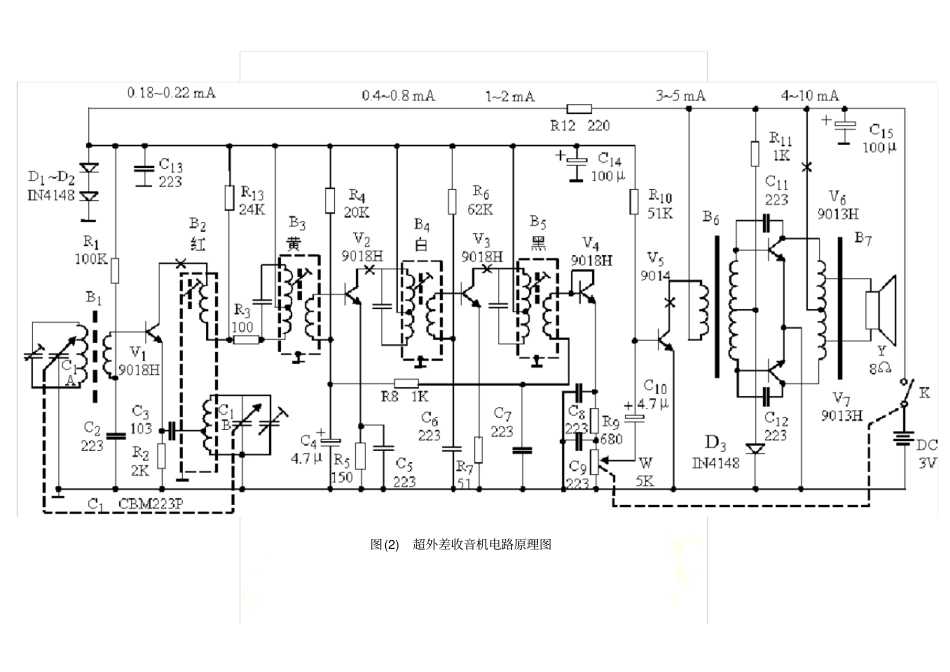

收音机安装与调试收音机安装与调试一、实验目的1.熟悉晶体管收音机的基本电路原理2.掌握常用安装工具的使用技术3.掌握收音机的安装、调试技术二、实验原理1、收音机工作原理框图图(1)超外差收音机工作原理框图图（1）为调幅超外差收音机的工作原理方框图，天线接收到的高频信号通过输入回路与收音机的本机振荡频率信号（其频率较外来高频信号高一个固定中频，我国中频标准规定为465kHz）一起送入变频管内混合—变频，在混频级的负载回路（选频）产生一个本机振荡频率和电台振荡频率的差频等于465kHz的中频信号，中频只是改变了载波的频率，原来的音频包络线并没有改变，该中频信号可在中频“通道”中畅通无阻，并被逐级放大，而其他电台的信号和干扰信号与本机振荡的差频不是预定的中频，因此被中放电路“拒之门外”，使收音机的选择性大为提高。中频信号经过检波滤去残余的中频信号，在检波负载上得到音频信号，再经过低频放大，功率放大后，推动扬声器发出声音。图(2)超外差收音机电路原理图图（2）为电路原理图：C1、B1组成天线输入回路，调节可变电容C1可使LC的固有频率等于电台频率，产生谐振，以选择不同频率的电台信号；V1、C1、B1、B构成变频级，V1为变频管，C1、B构成本机振荡电路，输入回路接收到的电台信号由B1的次级线圈耦合到V1的基极，本振信号通过C3耦合到V1的发射极，两种信号的频率在V1内混频，混频后V1的集电极输出各种频率的信号，其中包括本振信号和电台信号的差频等于465kHz的中频信号，B3的初级线圈和谐振电容构成谐振电路，它的谐振频率在465kHz，对465kHz的中频信号产生最大的电压，并通过次级线圈耦合到下一级去；选频级输出的中频信号由V2的基极输入并进行放大，中放电路的负载是B4的初级线圈和电容构成的谐振电路，它们的谐振频率也是465kHz，第二级中放和第一级中放电路组成相同；中频信号经过V2、V3两级放大后，由B5的次级线圈耦合到检波级；检波由V4的发射结be来完成，再由C8、C9、R9滤去残余的中频成分，音频信号由C10耦合到下一级；音频信号由V5进行低频放大，进而B6的次级线圈耦合到功放电路；把放大后的音频信号进行功率放大，以推动扬声器发出声音。2、认识收音机元件、配件（1）电阻元件：根据说明书了解电阻阻值的色环表示法（2）电容元件：根据说明书了解电容容量的表示法（3）二极管元件：根据说明书了解二极管的表示法（4）三极管元件：根据说明书了解三极管的管脚排列（5）振荡线圈和中周元件：注意中周的颜色不同，不要弄错（6）天线线圈和磁棒元件：线圈的线很细，注意不要折断；若线上有绝缘漆，焊接时先去掉线上的绝缘漆。（7）印刷电路板PCB电阻阻值计算示意图棕红橙黄绿蓝紫灰白黑金银12345678905%10%橙黑橙金数字数字0的个数误差%30000误差5%三极管管脚示意图e⋯b⋯c瓷片电容计算示意图第一二位表示电容值第三位数字表示0的个数223表示：22000PF=0.022uF二极管、电解电容器的长管脚代表+极3、焊接基础知识焊接是使金属连接的一种方法。它利用加热手段，在两种金属的接触面，通过焊接材料的原子或分子的相互扩散作用，使两种金属间形成一种永久的牢固结合。利用焊接的方法进行连接而形成的接点叫焊点。（1）烙铁温度和焊接时间要适当焊接时应让烙铁头加热到温度高于焊锡溶点，并掌握正确的焊接时间。一般不超过3秒钟。时间过长会使印刷电路板铜箔跷起，损坏电路板及电子元器件。（2）焊接材料：分为焊料和焊剂。焊料为易熔金属，手工焊接所使用的焊料为锡铅合金。具有熔点低、机械强度高、表面张力小和抗氧化能力强等优点。焊剂分为助焊剂和阻焊剂，常用助焊剂为松香。现在市场销售的手工焊锡丝为焊料与焊剂的结合——外层为焊料，内层为助焊剂。（3）元件的插放：（4）加热焊接（五步法）准备预热送焊丝移焊丝移烙铁（5）电烙铁的握法握笔法：适合在操作台上进行印制板的焊接（6）常见焊点缺陷合格焊点：三、实验步骤1、收音机安装与焊接对照电路图和印刷电路板图，逐个识别所有元件及其在电路板上的位置，尤其是三极管的管脚排列、二极管的极性、电解电容器极性、中频变压器（中周）序号不能搞错！电阻若不好识别可以用万用表的...
