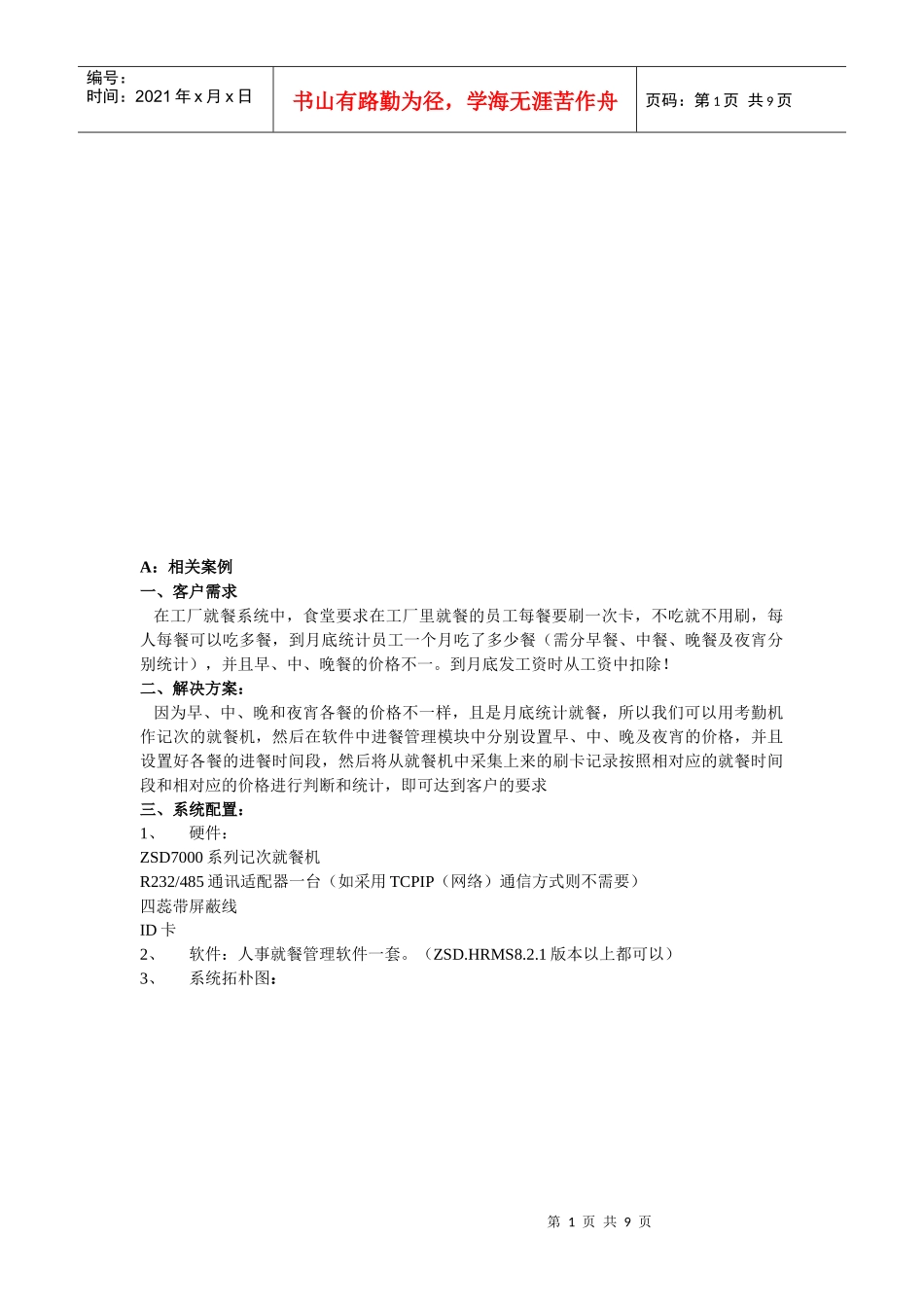

第1页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共9页A:相关案例一、客户需求在工厂就餐系统中,食堂要求在工厂里就餐的员工每餐要刷一次卡,不吃就不用刷,每人每餐可以吃多餐,到月底统计员工一个月吃了多少餐(需分早餐、中餐、晚餐及夜宵分别统计),并且早、中、晚餐的价格不一。到月底发工资时从工资中扣除!二、解决方案:因为早、中、晚和夜宵各餐的价格不一样,且是月底统计就餐,所以我们可以用考勤机作记次的就餐机,然后在软件中进餐管理模块中分别设置早、中、晚及夜宵的价格,并且设置好各餐的进餐时间段,然后将从就餐机中采集上来的刷卡记录按照相对应的就餐时间段和相对应的价格进行判断和统计,即可达到客户的要求三、系统配置:1、硬件:ZSD7000系列记次就餐机R232/485通讯适配器一台(如采用TCPIP(网络)通信方式则不需要)四蕊带屏蔽线ID卡2、软件:人事就餐管理软件一套。(ZSD.HRMS8.2.1版本以上都可以)3、系统拓朴图:第2页共9页第1页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共9页B:系统分析设置简易流程图一、使用这个模块所使用到的菜单资料。使用menu_list方法设置,详情见考勤使用说明。1、总菜单2进餐菜单:设置菜单建立终端机档案设置定就餐时间及价格员工发卡采集数据生成日报建立人事档案第3页共9页第2页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共9页3、人事菜单:(1)人事子菜单:(2)4、考勤菜单,用于注册\注销卡片。首先,进入【人事管理】录入认识资料,这里不做详细介绍。第4页共9页第3页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共9页在此需要把记次消费机档案从新在【考勤机档案】中建立。因为写卡需要在【卡号编号对照表】中建立员工信息与卡片的对应,在读卡写卡中写卡片到机器中。写卡方法与考勤相同。二、设置【订餐进餐机档案】,在菜单【进餐管理】【订餐进餐机档案】注:在【自编代号】中输入以C开头的代号,机号一定要与进餐机号相同。这里以TCP机器为例,如果是485\232通讯需要更改需要更改参数:在安装目录下找到此文件,修改一下tcpip=1.就可以了。三、设置【进餐时间表】在菜单【进餐管理】【设置进餐时间表】第5页共9页第4页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共9页以上是做记次消费的基础设置。四、员工写卡首先,需要在【考勤机管理】里建立与【订餐就餐机】相同的档案。其次,在【考勤管理】【卡号编号对照表】录入员工工号与卡号。第6页共9页第5页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第6页共9页(步骤:输入员工编号回车(显示员工信息)输入卡号回车(表单的左边显示录入员工信息)最后,在【考勤管理】【读卡写卡】,把员工信息写入机器中。第7页共9页第6页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第7页共9页(步骤:在考勤机档案中选择机器写卡)这些设置做完就可以开始消费了。在每天的消费后,需要采集机器中的数据,生成日报进行数据的查看。五、数据采集在【进餐管理】【订餐进餐机采集】【进餐原始数据查看】(采集到数据)(查看采集是否成功)第8页共9页第7页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第8页共9页五、生成日报及汇总。【进餐管理】【进餐情况日报表】【生成】在生成一个月的日报后即可生成月汇总表【进餐管理】【进餐情况汇总表】【汇总】第9页共9页第8页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第9页共9页2024年12月3日星期W09:43:4912.3.202409:4309:43:4924.12.39时43分9时43分49秒Dec.3,243December20249:43:49AM09:43:49
