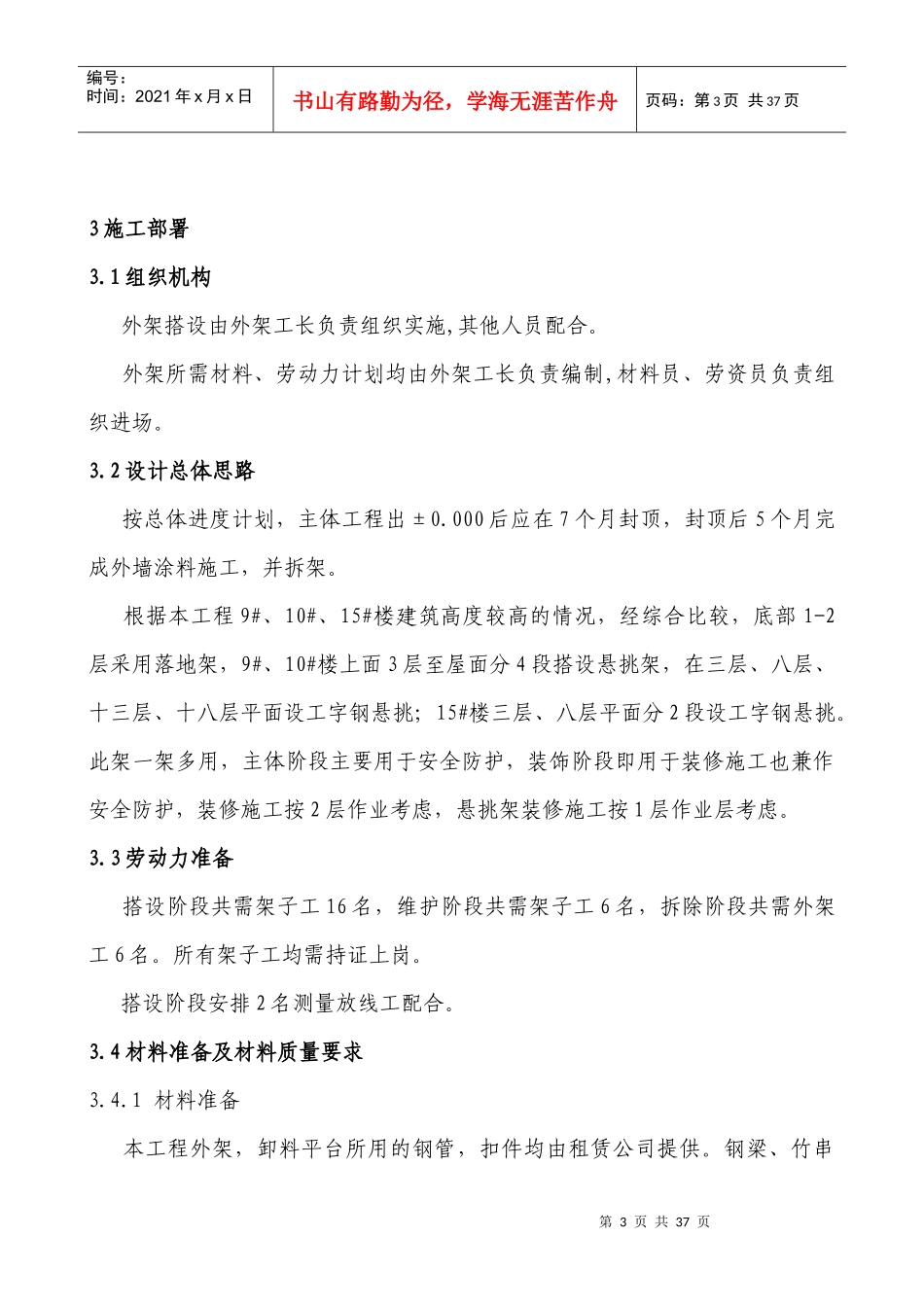

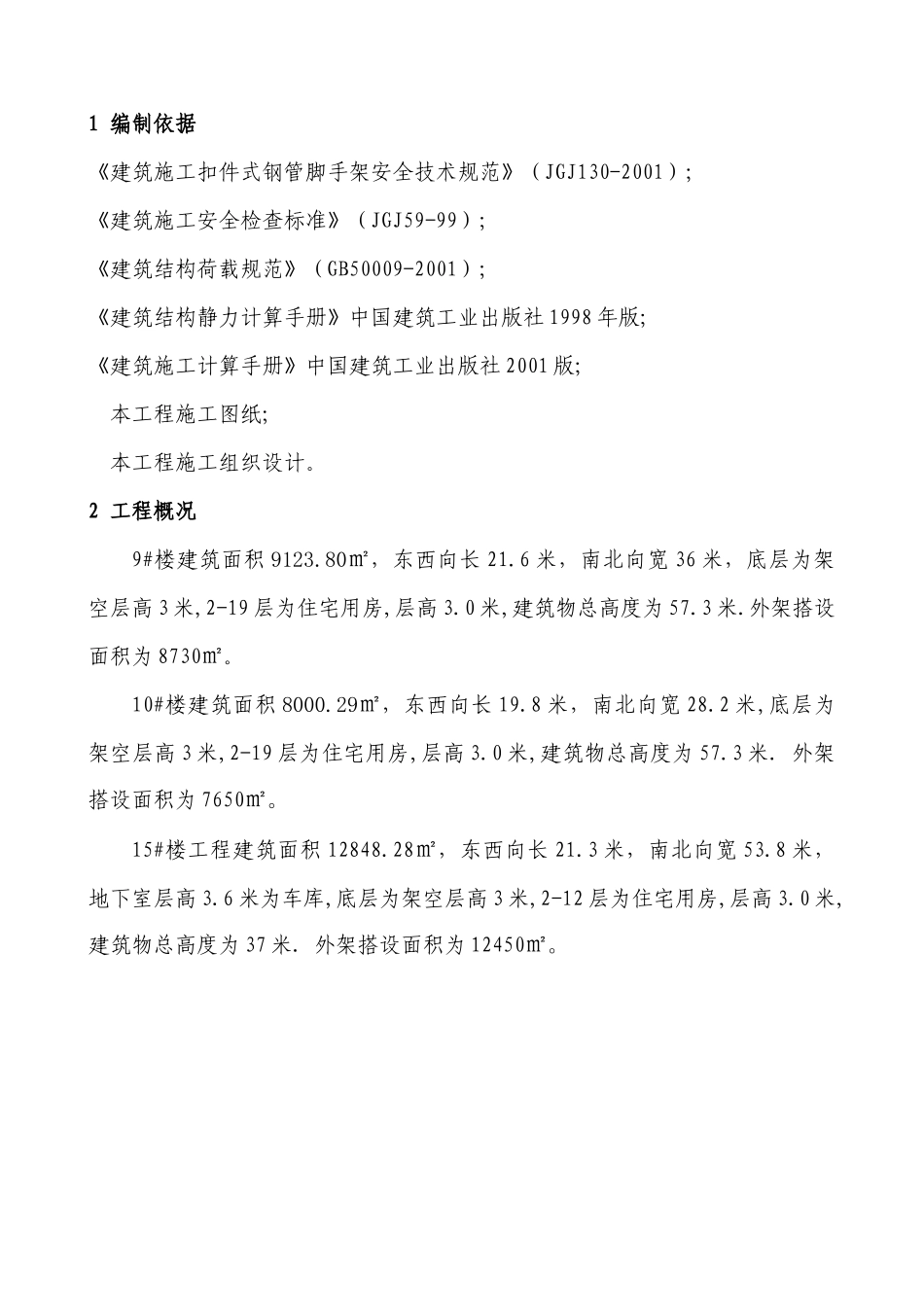

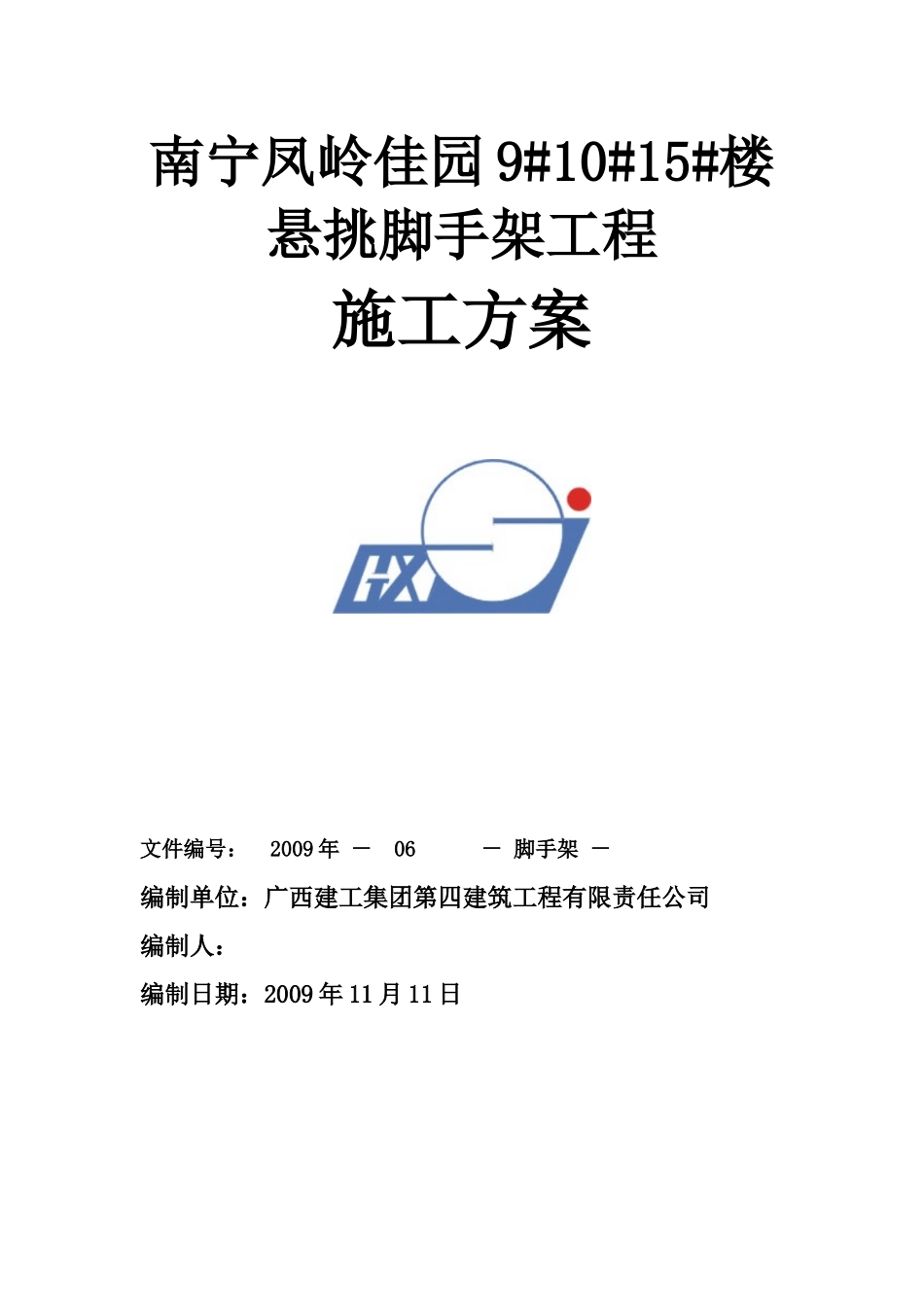

南宁凤岭佳园9#10#15#楼悬挑脚手架工程施工方案文件编号:2009年-06-脚手架-编制单位:广西建工集团第四建筑工程有限责任公司编制人:编制日期:2009年11月11日1编制依据《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001);《建筑施工安全检查标准》(JGJ59-99);《建筑结构荷载规范》(GB50009-2001);《建筑结构静力计算手册》中国建筑工业出版社1998年版;《建筑施工计算手册》中国建筑工业出版社2001版;本工程施工图纸;本工程施工组织设计。2工程概况9#楼建筑面积9123.80㎡,东西向长21.6米,南北向宽36米,底层为架空层高3米,2-19层为住宅用房,层高3.0米,建筑物总高度为57.3米.外架搭设面积为8730㎡。10#楼建筑面积8000.29㎡,东西向长19.8米,南北向宽28.2米,底层为架空层高3米,2-19层为住宅用房,层高3.0米,建筑物总高度为57.3米.外架搭设面积为7650㎡。15#楼工程建筑面积12848.28㎡,东西向长21.3米,南北向宽53.8米,地下室层高3.6米为车库,底层为架空层高3米,2-12层为住宅用房,层高3.0米,建筑物总高度为37米.外架搭设面积为12450㎡。第3页共37页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共37页3施工部署3.1组织机构外架搭设由外架工长负责组织实施,其他人员配合。外架所需材料、劳动力计划均由外架工长负责编制,材料员、劳资员负责组织进场。3.2设计总体思路按总体进度计划,主体工程出±0.000后应在7个月封顶,封顶后5个月完成外墙涂料施工,并拆架。根据本工程9#、10#、15#楼建筑高度较高的情况,经综合比较,底部1-2层采用落地架,9#、10#楼上面3层至屋面分4段搭设悬挑架,在三层、八层、十三层、十八层平面设工字钢悬挑;15#楼三层、八层平面分2段设工字钢悬挑。此架一架多用,主体阶段主要用于安全防护,装饰阶段即用于装修施工也兼作安全防护,装修施工按2层作业考虑,悬挑架装修施工按1层作业层考虑。3.3劳动力准备搭设阶段共需架子工16名,维护阶段共需架子工6名,拆除阶段共需外架工6名。所有架子工均需持证上岗。搭设阶段安排2名测量放线工配合。3.4材料准备及材料质量要求3.4.1材料准备本工程外架,卸料平台所用的钢管,扣件均由租赁公司提供。钢梁、竹串第4页共37页第3页共37页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共37页脚手板和其他材料由项目部自行采购。主要材料计划如表1。主要材料计划表表1名称及规格用途总需用量备注φ48×3.0×6m长管纵向水平杆、立杆、剪力撑18000根租赁φ48×3.0×3m长管调节接头位置3600根租赁φ48×3.0×1.5m(1.2m)短管横向水平杆、预埋连墙件22000根租赁φ48×3.0×2.5m短管连墙件2500根租赁工字钢I16(长3300㎜,4150㎜)悬挑钢梁316根采购直角扣件50000个租赁旋转扣件5400个租赁对接扣件16000个租赁3000×250㎜竹串脚手板12000个采购6m×1.8m安全网3500张采购扎蔑自备材料视施工进度分阶段组织进场。3.4.2材料质量要求(1)钢管采用Ф48×3.0焊接钢管,质量必须满足现行钢管技术规定标准,不得使用锈蚀严重、弯曲、开裂的钢管。扣件采用可锻铸铁制造的标准机件,不得有裂纹、气孔、疏松、砂眼、夹灰等缺陷,钢管和扣件均必须有出厂合格证及检验报告单。(2)脚手板选用竹串脚手板,不得使用腐烂,散边或破损严重的竹笆。(3)安全网:选用合格的聚氯乙烯编织的1.8×6m的密目式安全网。(安全网应为大小于2000目/100cm2)。第5页共37页第4页共37页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共37页3.5机具准备搭、拆架子所需机具主要有架子扳手、吊线,由架子工自备。项目部配备如表2检查工具。机具配备表名称数量用途力矩扳手1把检查扣件拧紧力度游标卡尺1把检查焊接钢管外径和壁厚、外表面锈蚀深度塞尺1把检查钢管两端面切斜偏差钢卷尺1把检查钢管弯曲程度和搭设中的距离或长度水平尺1把检查水平杆高差角尺1把检查剪刀撑与地面的倾角3.6技术准备施工前外架工长应按要求向架子工作好技术交底。人员变动后应重新交底。4脚手架构造要求第6页共37页第5页共37页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第6页...
