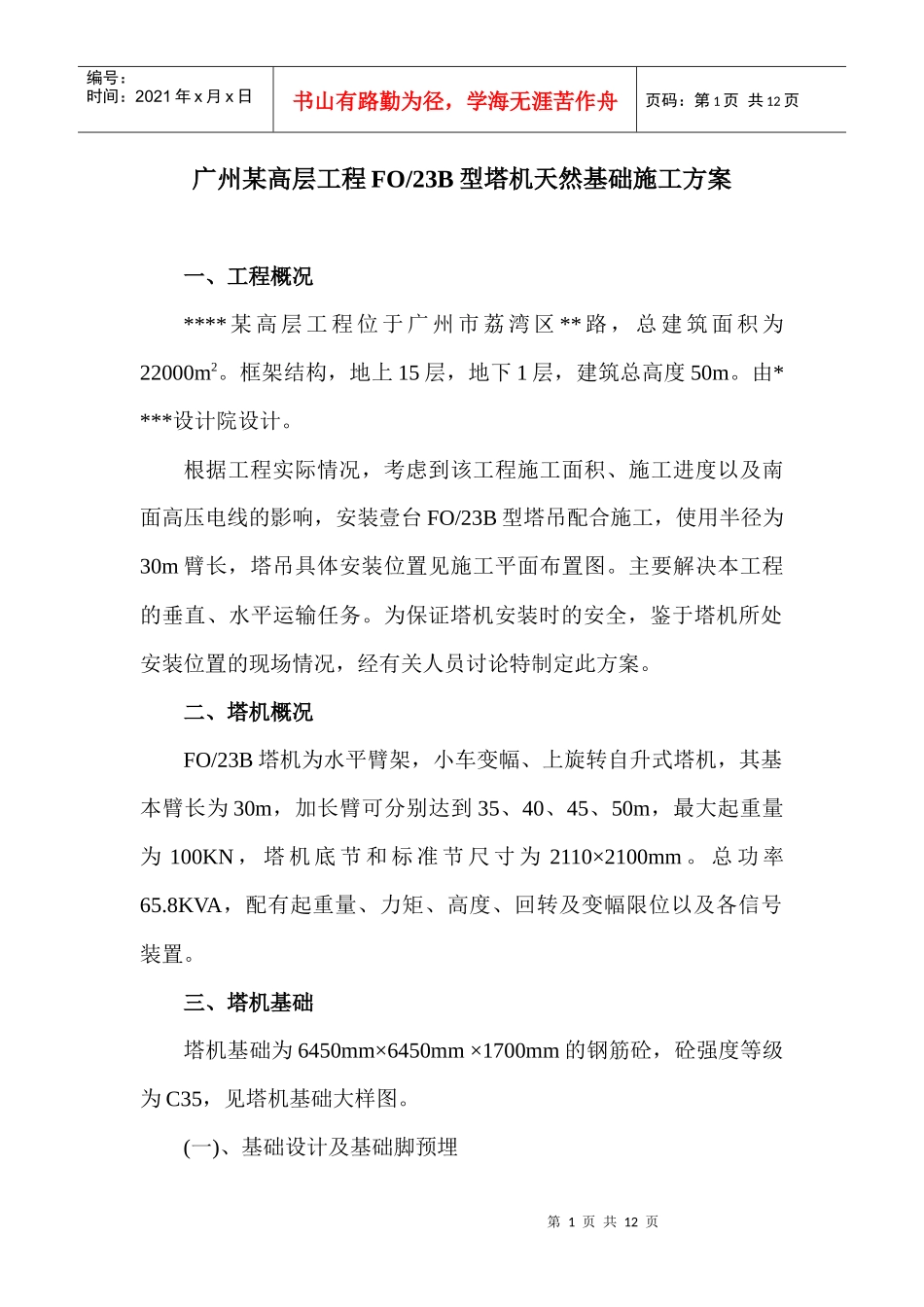

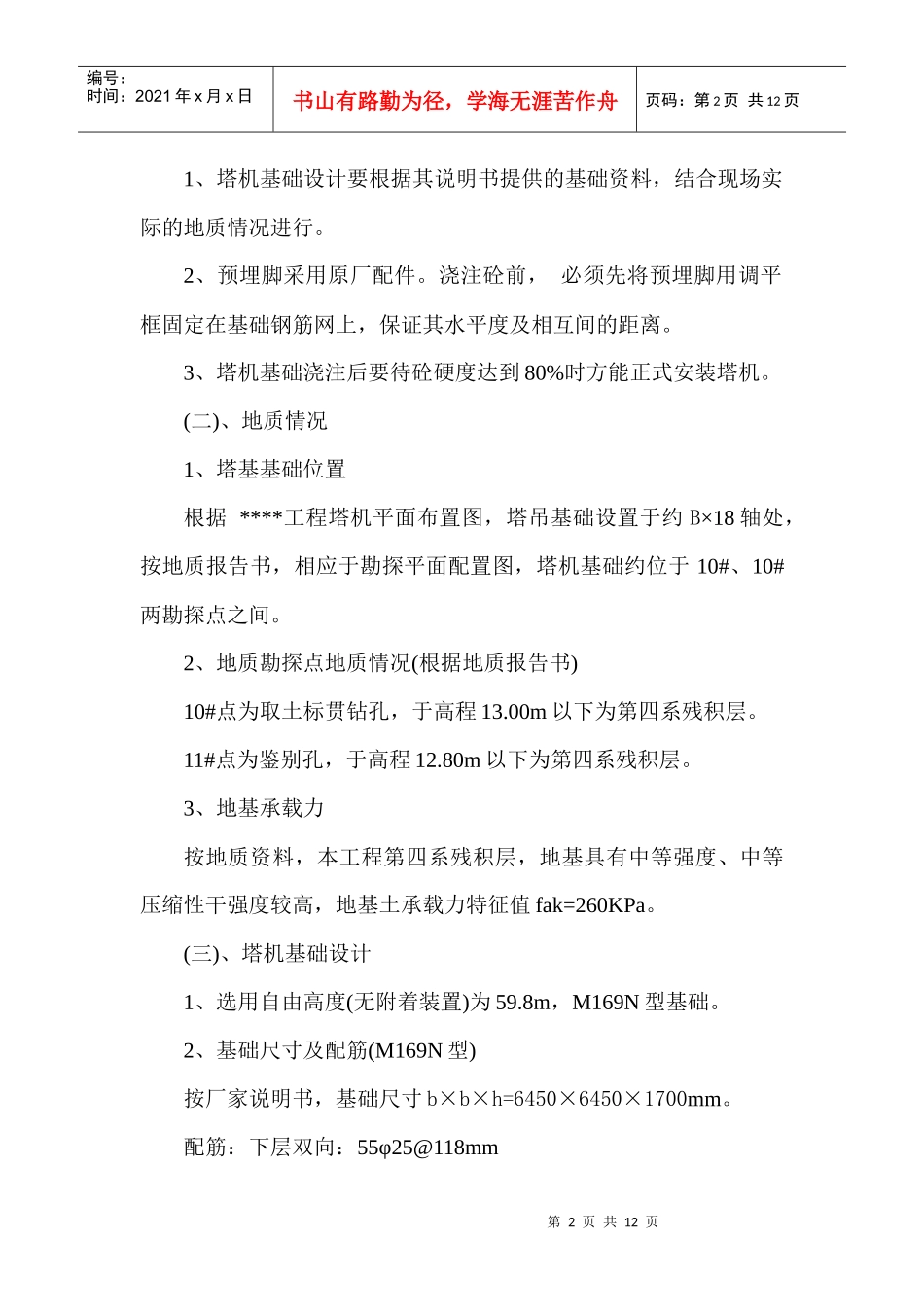

目录一、工程概况二、塔机概况三、塔机基础四、附图第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页广州某高层工程FO/23B型塔机天然基础施工方案一、工程概况****某高层工程位于广州市荔湾区**路，总建筑面积为22000m2。框架结构，地上15层，地下1层，建筑总高度50m。由****设计院设计。根据工程实际情况，考虑到该工程施工面积、施工进度以及南面高压电线的影响，安装壹台FO/23B型塔吊配合施工，使用半径为30m臂长，塔吊具体安装位置见施工平面布置图。主要解决本工程的垂直、水平运输任务。为保证塔机安装时的安全，鉴于塔机所处安装位置的现场情况，经有关人员讨论特制定此方案。二、塔机概况FO/23B塔机为水平臂架，小车变幅、上旋转自升式塔机，其基本臂长为30m，加长臂可分别达到35、40、45、50m，最大起重量为100KN，塔机底节和标准节尺寸为2110×2100mm。总功率65.8KVA，配有起重量、力矩、高度、回转及变幅限位以及各信号装置。三、塔机基础塔机基础为6450mm×6450mm×1700mm的钢筋砼，砼强度等级为C35，见塔机基础大样图。(一)、基础设计及基础脚预埋第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页1、塔机基础设计要根据其说明书提供的基础资料，结合现场实际的地质情况进行。2、预埋脚采用原厂配件。浇注砼前，必须先将预埋脚用调平框固定在基础钢筋网上，保证其水平度及相互间的距离。3、塔机基础浇注后要待砼硬度达到80%时方能正式安装塔机。(二)、地质情况1、塔基基础位置根据****工程塔机平面布置图，塔吊基础设置于约B×18轴处，按地质报告书，相应于勘探平面配置图，塔机基础约位于10#、10#两勘探点之间。2、地质勘探点地质情况(根据地质报告书)10#点为取土标贯钻孔，于高程13.00m以下为第四系残积层。11#点为鉴别孔，于高程12.80m以下为第四系残积层。3、地基承载力按地质资料，本工程第四系残积层，地基具有中等强度、中等压缩性干强度较高，地基土承载力特征值fak=260KPa。(三)、塔机基础设计1、选用自由高度(无附着装置)为59.8m，M169N型基础。2、基础尺寸及配筋(M169N型)按厂家说明书，基础尺寸b×b×h=6450×6450×1700mm。配筋：下层双向：55φ25@118mm第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页上层双向：55φ25@118mm竖向拉钩：13×13=169φ203、基础砼强度等级，按厂家说明书为C30级，根据《建筑机械使用安全规程》JGJ33-2001第4.4.2要求，基础砼强度等级采用C35。4、基础底面标高基础顶面标高应在地下室底板底-200mm以下，基础底面标高应为埋入第四系残积层＞1000mm，即在标高11.80m以下。5、塔机基础验算(1)FO/23B型塔机技术参数(详见厂家塔机使用说明书)FO/23B型塔吊受力性能表工作状态非工作状态P1P2MMKP1P2MMKKNKNKN·mKN·mKNKNKN·mKN·m107843.72345680.41916156.246470表中P1—基础所受垂直力P2—基础所受水平力M—基础所受倾覆力矩MK—基础所受扭矩上表所式塔机固定在基础上，未采用附着装置前，塔机对基础产生的荷载值，基础所受的荷载最大，依此最不利条件对基础进行验算。(2)塔吊基础计算第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页1)已知：P1=1916KN，P2=156.2KN，M=4647KN·m，MK=680.4KN·m，地基土承载力为260KN/m2。2)计算书塔吊天然基础的计算书一.参数信息塔吊型号:FO/23B,自重(包括压重)F1=1916.00kN，最大起重荷载F2=100.00kN，塔吊倾覆力距M=4647.00kN.m，塔吊起重高度H=60.00m，塔身宽度B=2.10m，混凝土强度等级:C35，基础埋深D=0.00m，基础最小厚度h=1.70m，基础最小宽度Bc=6.45m，二.基础最小尺寸计算基础的最小厚度取:H=1.70m基础的最小宽度取:Bc=6.45m三.塔吊基础承载力计算依据《建筑地基基础设计规范》(GB50007-2002)第5.2条承载力计算。计算简图:当不考虑附着时的基础设计值计算公式：当考虑附着时的基础设计值计算公式：当考虑偏心距较大时的基础设计值计算公式：第5页共12页第4页共12页编号：时间：2021年x月x日...
