HGIS安装专项施工方案2VIP免费

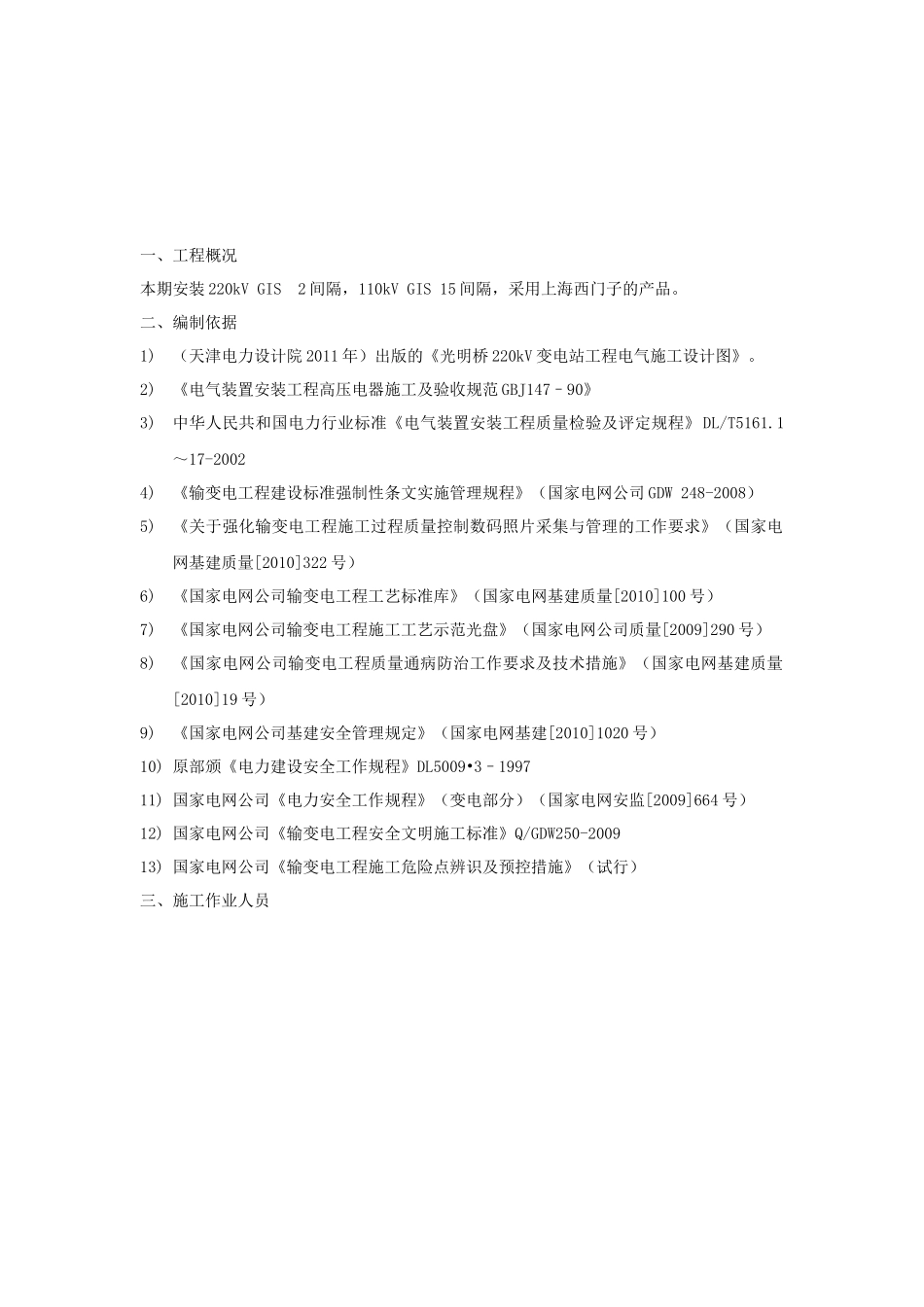

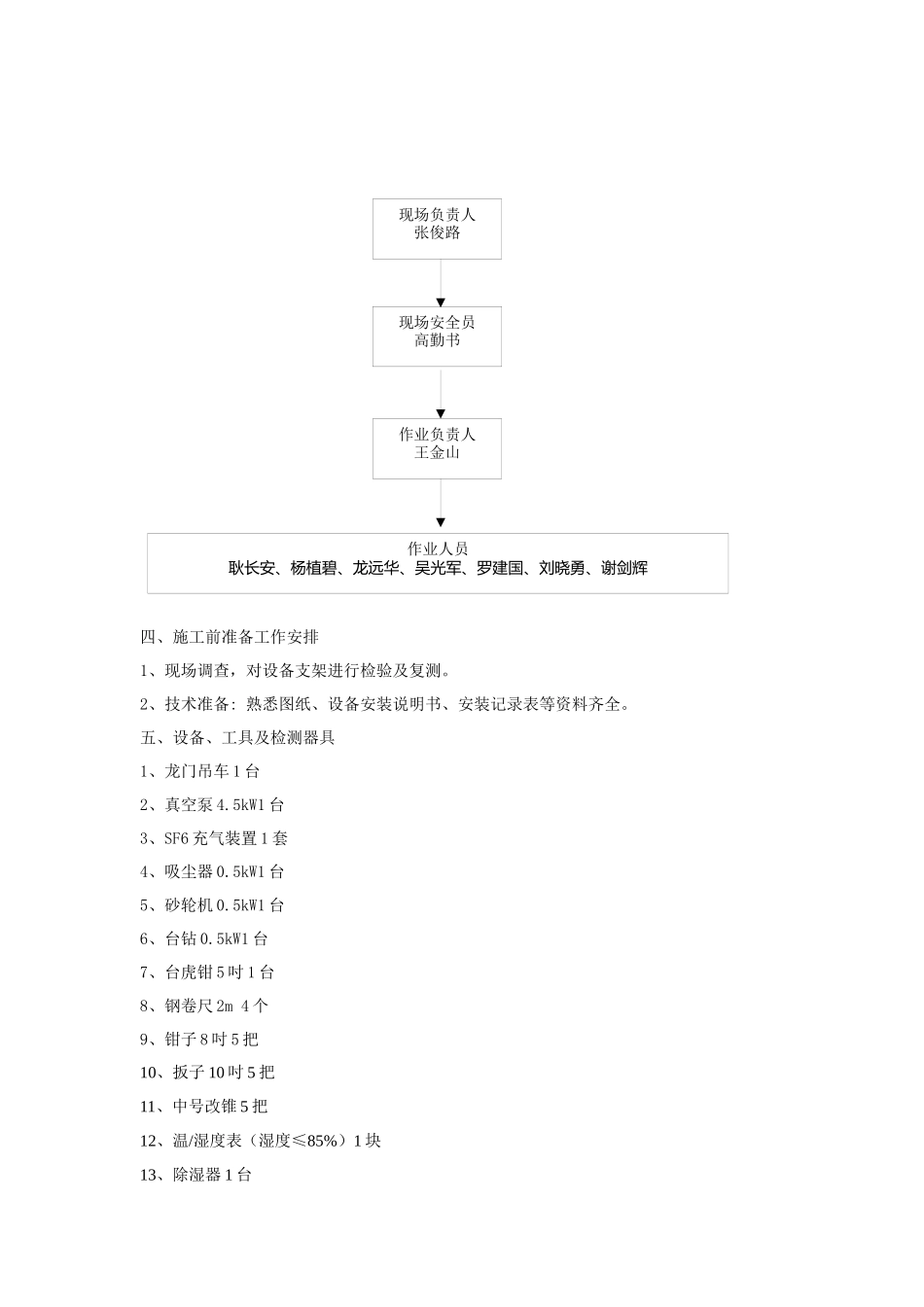

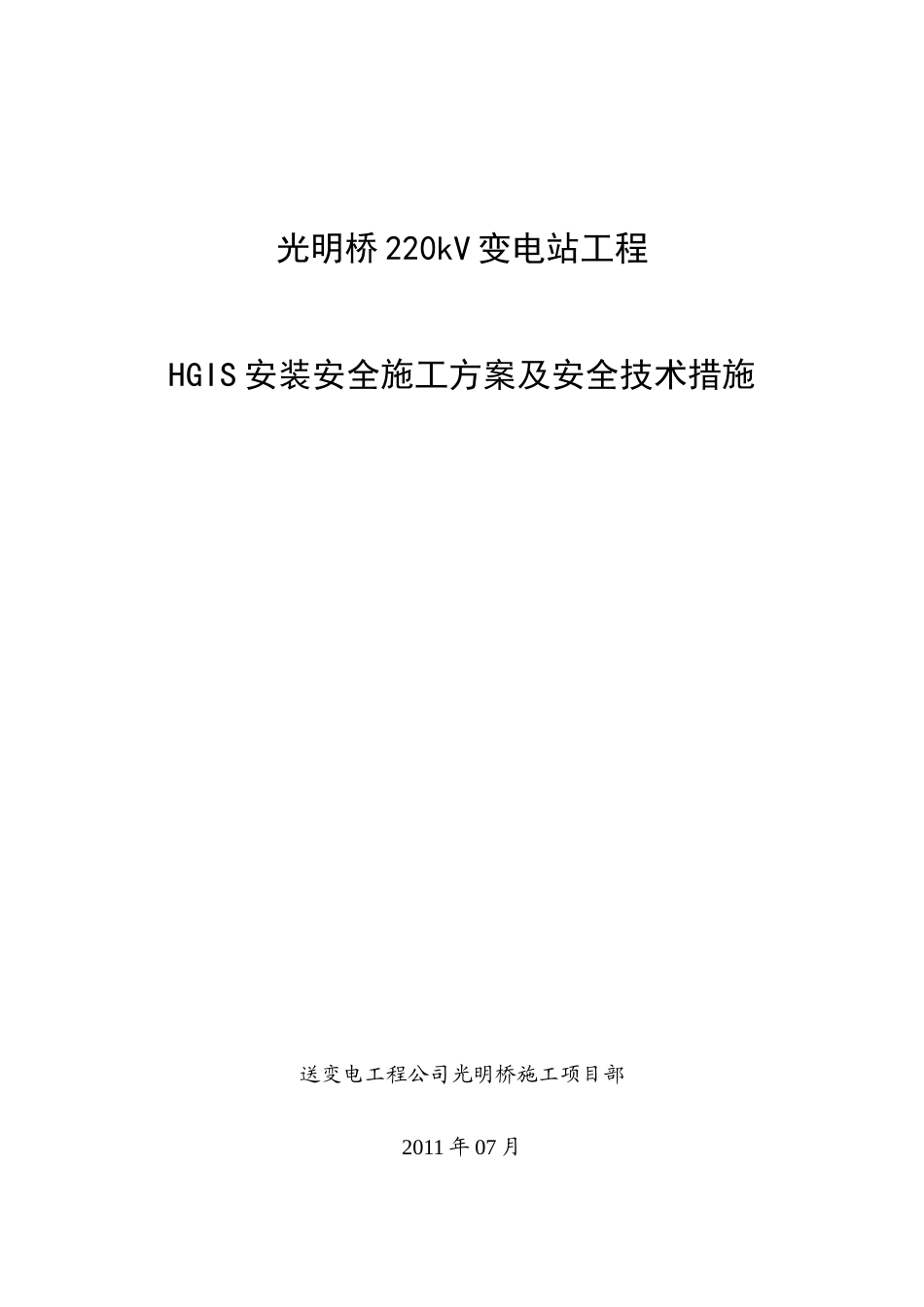

光明桥220kV变电站工程HGIS安装安全施工方案及安全技术措施送变电工程公司光明桥施工项目部2011年07月一、工程概况本期安装220kVGIS2间隔，110kVGIS15间隔，采用上海西门子的产品。二、编制依据1)（天津电力设计院2011年）出版的《光明桥220kV变电站工程电气施工设计图》。2)《电气装置安装工程高压电器施工及验收规范GBJ147–90》3)中华人民共和国电力行业标准《电气装置安装工程质量检验及评定规程》DL/T5161.1～17-20024)《输变电工程建设标准强制性条文实施管理规程》（国家电网公司GDW248-2008）5)《关于强化输变电工程施工过程质量控制数码照片采集与管理的工作要求》（国家电网基建质量[2010]322号）6)《国家电网公司输变电工程工艺标准库》（国家电网基建质量[2010]100号）7)《国家电网公司输变电工程施工工艺示范光盘》（国家电网公司质量[2009]290号）8)《国家电网公司输变电工程质量通病防治工作要求及技术措施》（国家电网基建质量[2010]19号）9)《国家电网公司基建安全管理规定》（国家电网基建[2010]1020号）10)原部颁《电力建设安全工作规程》DL5009•3–199711)国家电网公司《电力安全工作规程》（变电部分）（国家电网安监[2009]664号）12)国家电网公司《输变电工程安全文明施工标准》Q/GDW250-200913)国家电网公司《输变电工程施工危险点辨识及预控措施》（试行）三、施工作业人员作业负责人王金山现场负责人张俊路现场安全员高勤书作业人员耿长安、杨植碧、龙远华、吴光军、罗建国、刘晓勇、谢剑辉四、施工前准备工作安排1、现场调查，对设备支架进行检验及复测。2、技术准备:熟悉图纸、设备安装说明书、安装记录表等资料齐全。五、设备、工具及检测器具1、龙门吊车1台2、真空泵4.5kW1台3、SF6充气装置1套4、吸尘器0.5kW1台5、砂轮机0.5kW1台6、台钻0.5kW1台7、台虎钳5吋1台8、钢卷尺2m4个9、钳子8吋5把10、扳子10吋5把11、中号改锥5把12、温/湿度表（湿度≤85%）1块13、除湿器1台14、工业吸尘器1台15、工业无水乙醇（99.7%）16、洁拭（不起绒毛的棉布）六、施工工序及施工方法编制安装作业指导书报送审查技术交底设备包装外观检验、拆箱检验基础检验SF6气体检测组合电器本体的就位安装组合电器大型部件、罐体安装罐体内部、导电管、盆式绝缘子清理安装盆式绝缘子、导电管，测量主回路电阻，更换吸附剂。抽真空与充SF6气体检漏、测试微水24h以后现场电气试验补漆最终检查0.5h以内全面整理填写安装记录报告竣工1）基础检验。人工测量，基础的中心距离及高度的误差、预埋螺栓中心线的误差均不应大于设备制造厂的规定。注意现场地形与障碍物，防止绊倒、踏空导致摔伤。2）设备包装外观检验、拆箱检验。人工拆箱检验，1.开箱前检查包装应无残损。2.对照装箱清单开箱检查清点，型号、规格应符合设计要求，零件、附件、备件及专用工具应齐全、无锈蚀和损伤变形。3.绝缘件应无变形、受潮、裂纹和削落。4.瓷件表面应光滑、无裂纹和缺损，铸件应无砂眼。5.充有六氟化硫等气体的部件，其压力值应符合产品的技术规定。6.产品的出厂证件及技术资料应齐全。3）组合电器本体及附件的就位、安装。吊车配合人工进行。1.装配工作应在无风沙、无雨雪、空气相对湿度小于80%的条件下进行，并采取防尘、防潮措施。2.按制造厂的部件编号和规定顺序进行组装，不可混装。3.使用的清洁剂、润滑剂、密封脂和擦拭材料必须符合产品的技术规定。4.密封槽面应清洁，无划伤痕迹；已用过的密封垫（圈）不得再用；涂密封脂时，不得使其流入密封垫（圈）内侧而与六氟化硫气体接触。5.盆式绝缘子应清洁、完好。6.应按产品的技术规定选用吊装器具、吊点及吊装程序。7.连接插件的触头中心应对准插口，不得卡阻，插入深度应符合产品的技术规定。8.所有螺栓的紧固应使用力矩扳手，其力矩值应符合产品的技术规定。9.应按产品的技术规定更换吸附剂。4）施工机具排放、接电源、试运转。由持证电工负责进行，机具排放合理，电源接线安全可靠，试运转正常。5）连接气管抽真空与充SF6气体。人工进行使用真空泵、SF6充气装置。1.充注前，充气设备及管路应清洁、无水分、无油污；管路连接部分应无渗漏。2.气体充...
