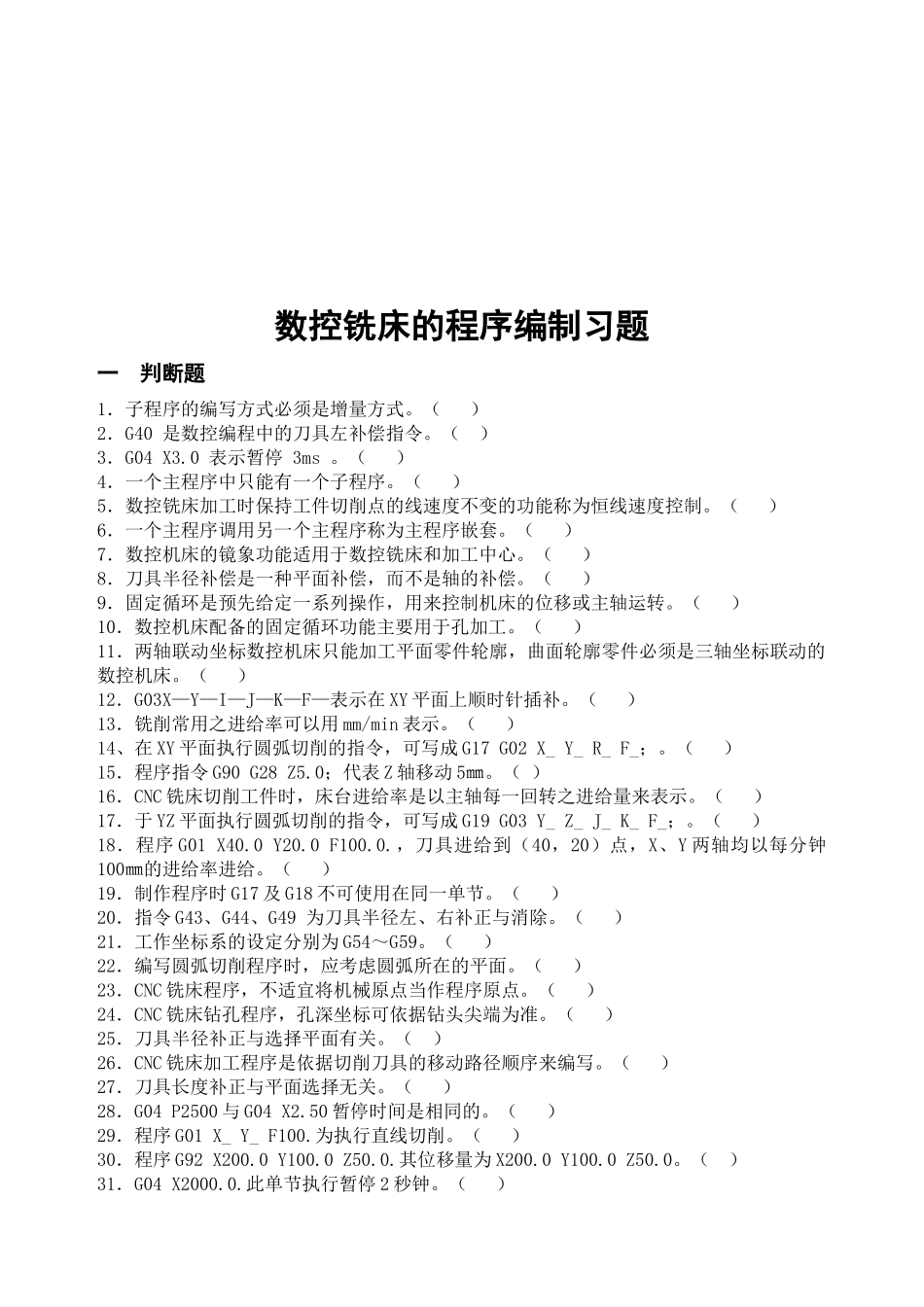

数控铣床的程序编制习题一判断题1．子程序的编写方式必须是增量方式。（）2．G40是数控编程中的刀具左补偿指令。（）3．G04X3.0表示暂停3ms。（）4．一个主程序中只能有一个子程序。（）5．数控铣床加工时保持工件切削点的线速度不变的功能称为恒线速度控制。（）6．一个主程序调用另一个主程序称为主程序嵌套。（）7．数控机床的镜象功能适用于数控铣床和加工中心。（）8．刀具半径补偿是一种平面补偿，而不是轴的补偿。（）9．固定循环是预先给定一系列操作，用来控制机床的位移或主轴运转。（）10．数控机床配备的固定循环功能主要用于孔加工。（）11．两轴联动坐标数控机床只能加工平面零件轮廓，曲面轮廓零件必须是三轴坐标联动的数控机床。（）12．G03X—Y—I—J—K—F—表示在XY平面上顺时针插补。（）13．铣削常用之进给率可以用mm/min表示。（）14、在XY平面执行圆弧切削的指令，可写成G17G02X_Y_R_F_；。（）15．程序指令G90G28Z5.0；代表Z轴移动5㎜。（）16．CNC铣床切削工件时，床台进给率是以主轴每一回转之进给量来表示。（）17．于YZ平面执行圆弧切削的指令，可写成G19G03Y_Z_J_K_F_；。（）18．程序G01X40.0Y20.0F100.0.，刀具进给到（40，20）点，X、Y两轴均以每分钟100㎜的进给率进给。（）19．制作程序时G17及G18不可使用在同一单节。（）20．指令G43、G44、G49为刀具半径左、右补正与消除。（）21．工作坐标系的设定分别为G54～G59。（）22．编写圆弧切削程序时，应考虑圆弧所在的平面。（）23．CNC铣床程序，不适宜将机械原点当作程序原点。（）24．CNC铣床钻孔程序，孔深坐标可依据钻头尖端为准。（）25．刀具半径补正与选择平面有关。（）26．CNC铣床加工程序是依据切削刀具的移动路径顺序来编写。（）27．刀具长度补正与平面选择无关。（）28．G04P2500与G04X2.50暂停时间是相同的。（）29．程序G01X_Y_F100.为执行直线切削。（）30．程序G92X200.0Y100.0Z50.0.其位移量为X200.0Y100.0Z50.0。（）31．G04X2000.0.此单节执行暂停2秒钟。（）32．圆弧切削G91G18G02X30.0Y10.0R10.0F100.此单节的格式是正确。（）33．G17G03I-30.0F100.执行此单节将产生一全圆。（）34．G54之坐标原点与机械原点无关。（）35．刀具长度补正指令为G41。（）36．铣削平面宽度为80mm之工件，可使用100mm之面铣刀。（）37．切削外圆弧，刀具必须在圆弧外部，且须判断圆弧是顺时针或逆时针方向。（）38．利用I、J表示圆弧的圆心位置，须使用增量值。（）39．在XZ平面上的圆弧切削程序中，圆心位置用I，K表示。（）40．若使用R值指令法铣削圆弧时，当圆心角小于或等于180°时，R值为正。（）二填空题1．加工中心与普通数控机床相比最显著的区别是。2．自动换刀数控机床多采用自动换刀装置。3．除外，加工中心的编程方法和普通数控机床相同。4．多数加工中心都规定了位置，即定距换刀。主轴只有走到这个位置，机械手才能执行换刀动作。5．目前发展迅速的加工中心、柔性制造系统等都是在的基础上产生、发展起来的。6．镜像功能指令G24，G25。建立镜像，由指令坐标轴后的坐标值指定镜像位置，指令用于取消镜像。7．缩放功能指令G50、G51，指定缩放开，指定缩放关。8．旋转变换指令G68，G69，为坐标旋转功能指令，为取消坐标旋转功能指令。9．数控加工中，某些加工动作循环已经典型化，如钻孔、镗孔的动作都是孔位平面定位、快速引进、工作进给、快速退回等。将这一系列典型加工动作预先编好程序，存储在内存中，可在G代码程序中用G代码指令调用，从而简化编程工作。调用这些典型动作循环的G代码称为。10．在轮廓控制中，为了保证一定的精度和编程方便，通常需要有刀具___和___补偿功能。11．在铣削零件的内外轮廓表面时，为防止在刀具切入、切出时产生刀痕，应沿轮廓__方向切入、切出，而不应___方向切入、切出。12．加工中心是一种带__和__的数控机床。13．粗铣平面时，因加工表面质量不均，选择铣刀时直径要一些。精铣时，铣刀直径要，最好能包容加工面宽度。14．在数控铣床上加工整圆时，为避免工件表面产生刀痕，刀具从起始点沿圆弧表面的__进入，进行圆弧铣削加工；整圆加工完毕退...
