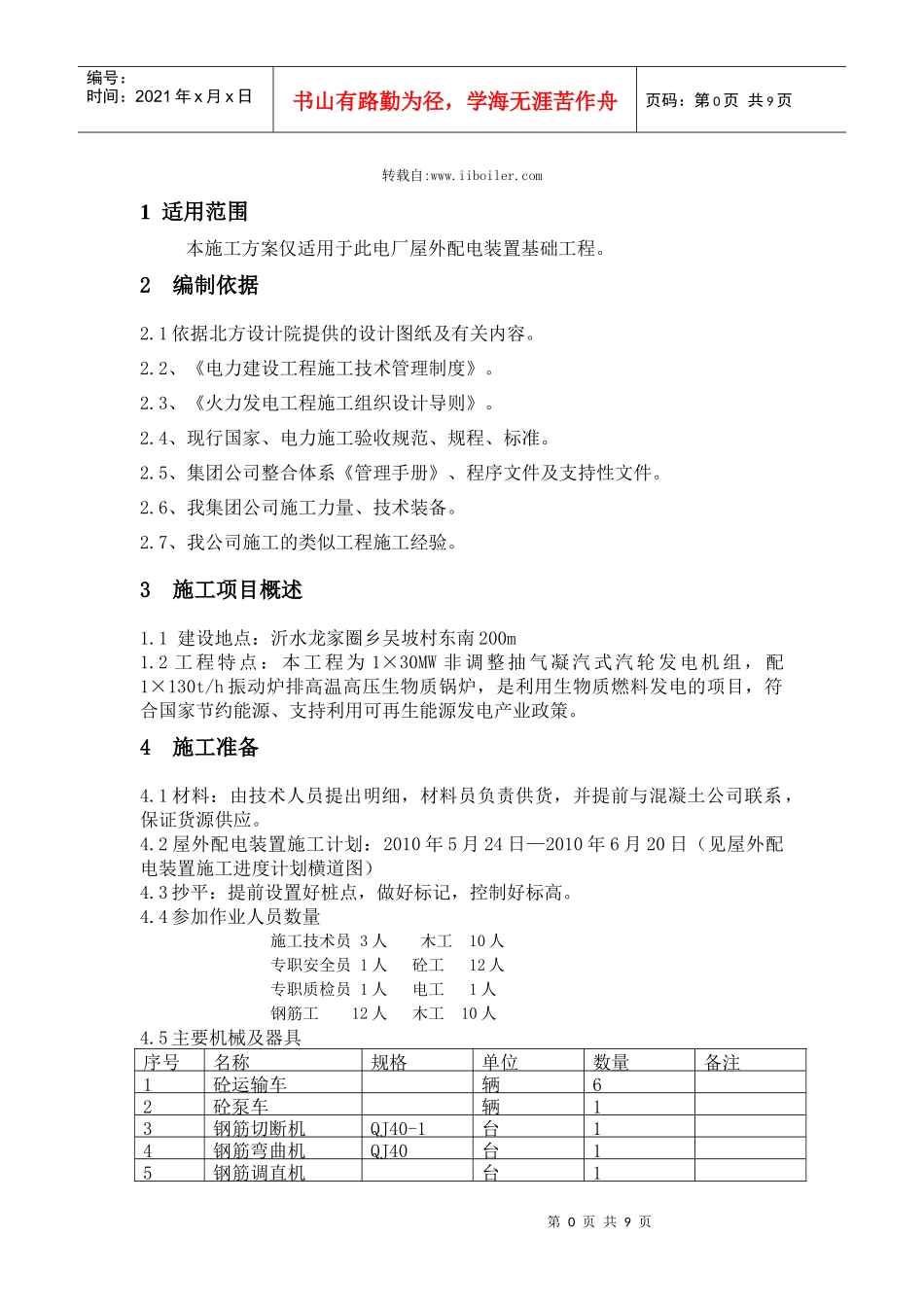

第0页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共9页转载自:www.iiboiler.com1适用范围本施工方案仅适用于此电厂屋外配电装置基础工程。2编制依据2.1依据北方设计院提供的设计图纸及有关内容。2.2、《电力建设工程施工技术管理制度》。2.3、《火力发电工程施工组织设计导则》。2.4、现行国家、电力施工验收规范、规程、标准。2.5、集团公司整合体系《管理手册》、程序文件及支持性文件。2.6、我集团公司施工力量、技术装备。2.7、我公司施工的类似工程施工经验。3施工项目概述1.1建设地点：沂水龙家圈乡吴坡村东南200m1.2工程特点：本工程为1×30MW非调整抽气凝汽式汽轮发电机组，配1×130t/h振动炉排高温高压生物质锅炉，是利用生物质燃料发电的项目，符合国家节约能源、支持利用可再生能源发电产业政策。4施工准备4.1材料：由技术人员提出明细，材料员负责供货，并提前与混凝土公司联系，保证货源供应。4.2屋外配电装置施工计划：2010年5月24日—2010年6月20日（见屋外配电装置施工进度计划横道图）4.3抄平：提前设置好桩点，做好标记，控制好标高。4.4参加作业人员数量施工技术员3人木工10人专职安全员1人砼工12人专职质检员1人电工1人钢筋工12人木工10人4.5主要机械及器具序号名称规格单位数量备注1砼运输车辆62砼泵车辆13钢筋切断机QJ40-1台14钢筋弯曲机QJ40台15钢筋调直机台1第1页共9页第0页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页6电焊机B*3-500台37圆锯机台18插入式振动器2*6-50台39平板振动器2B11台110经纬仪DE-2台111水准仪DS-3台112大钢卷尺50M把113钢卷尺5M把514木抹把104.6.浇注前进行全面验收，检查各种施工准备，符合要求后方可组织浇注。5施工条件5.1相关材料和设备已到货，质量和数量满足施工要求，确保连续作业。5.2施工道路畅通无阻，照明满足施工要求。6作业顺序施工准备→挖土方→清槽验槽→垫层施工→基础放线→钢筋绑扎→基础支模→基础浇砼→场地平整与回填7作业方法7.1挖土：采用机械挖土。7.2清槽验槽：抄平、设水平点，人工清槽，采用经纬仪做好各轴线桩点，放线验槽，请有关单位验槽。7.3垫层施工：C10垫层混凝土施工。7.4基础放线：从原始点校核，做好隐蔽桩点，弹上杯口位置线与构件边线，经复查各线段无误后方可下道工序施工。7.5基础扎筋：在钢筋加工区下料制作，运至现场绑扎，绑扎前将垫层表面清扫干净，画出各规格钢筋的位置线，然后按线摆筋绑扎，网片全扣绑扎，绑扎完毕，及时采用花岗石垫块垫好保护层。7.6基础支模：采用胶合板配合木龙骨，根据构件尺寸下料安装，底部两层台体侧模，采用脚手管和木撑加固。7.7杯口基础浇砼：7.7.1凝土公司生产的C30混凝土，塌落度一般控制到12—14cm，汽车泵输送，分层浇筑、分层振捣，表面吸水前抹平。第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页7.7.2基础混凝土养护：浇筑完毕后12小时后开始养护，可将杯口内盛满水，然后泼水养护，一般中午两次，下午三次，保持构件表面湿润，养护时间不少于14d。7.8场地平整与回填：施工完毕及时采用砂分层回填，分层浇水振动，每层振动三遍，根据有关标准分层试验。根据现场实际情况回填至一定的标高，便于构件施工即可8工艺质量要求8.1．模板工程质量保证措施本基础工程的模板采用组合模板、脚手管和对拉螺栓的加固形式。因此组合模板的质量直接关系到混凝土的外观质量。8.1.1组合模板在进行支模之前，必须先仔细配模和严格挑选模板，对翘曲、孔洞、模板肋开焊、不对眼、模板表面锈蚀严重或有油污的模板要进行筛除。8.1.2为保证混凝土的外观质量，模板在使用前必须经过表面磨光，使模板表面露出原色-银灰色。8.1.3预埋件和预留孔洞的位置,并注明固定方法。8.1.4模板长向拼接采用错开布置，以增加模板的整体刚度。设置对拉螺栓的模板。8.1.5为保证混凝土的浇筑质量，支模时组合模板拼缝处要加海绵条。8.2、钢筋工程的质量保证措施8.2.1钢筋进场必须有出厂合格证和材质报告，并实施进料检验，首先对每批钢筋进行外观检查，钢筋表面不得有裂纹...
