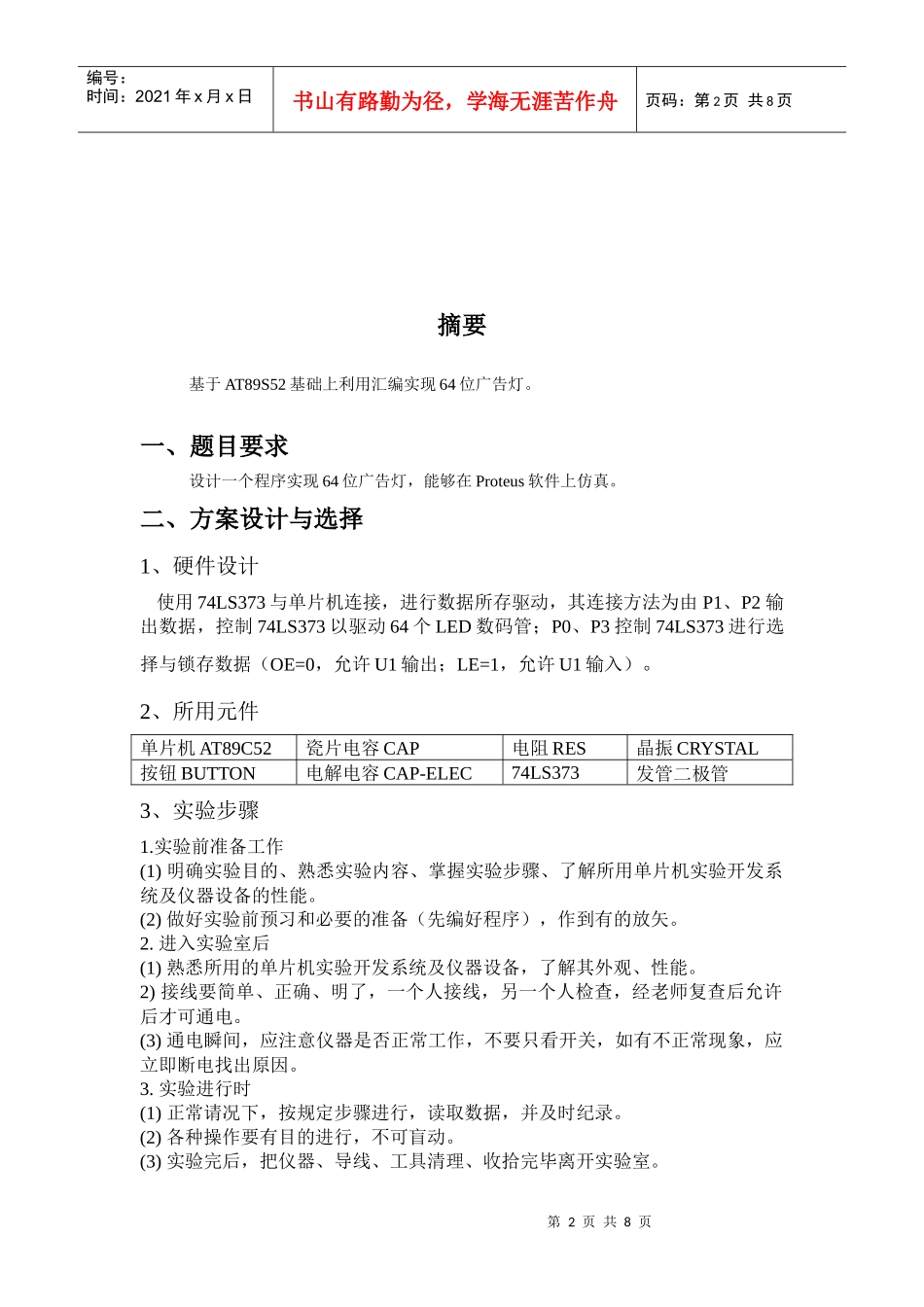

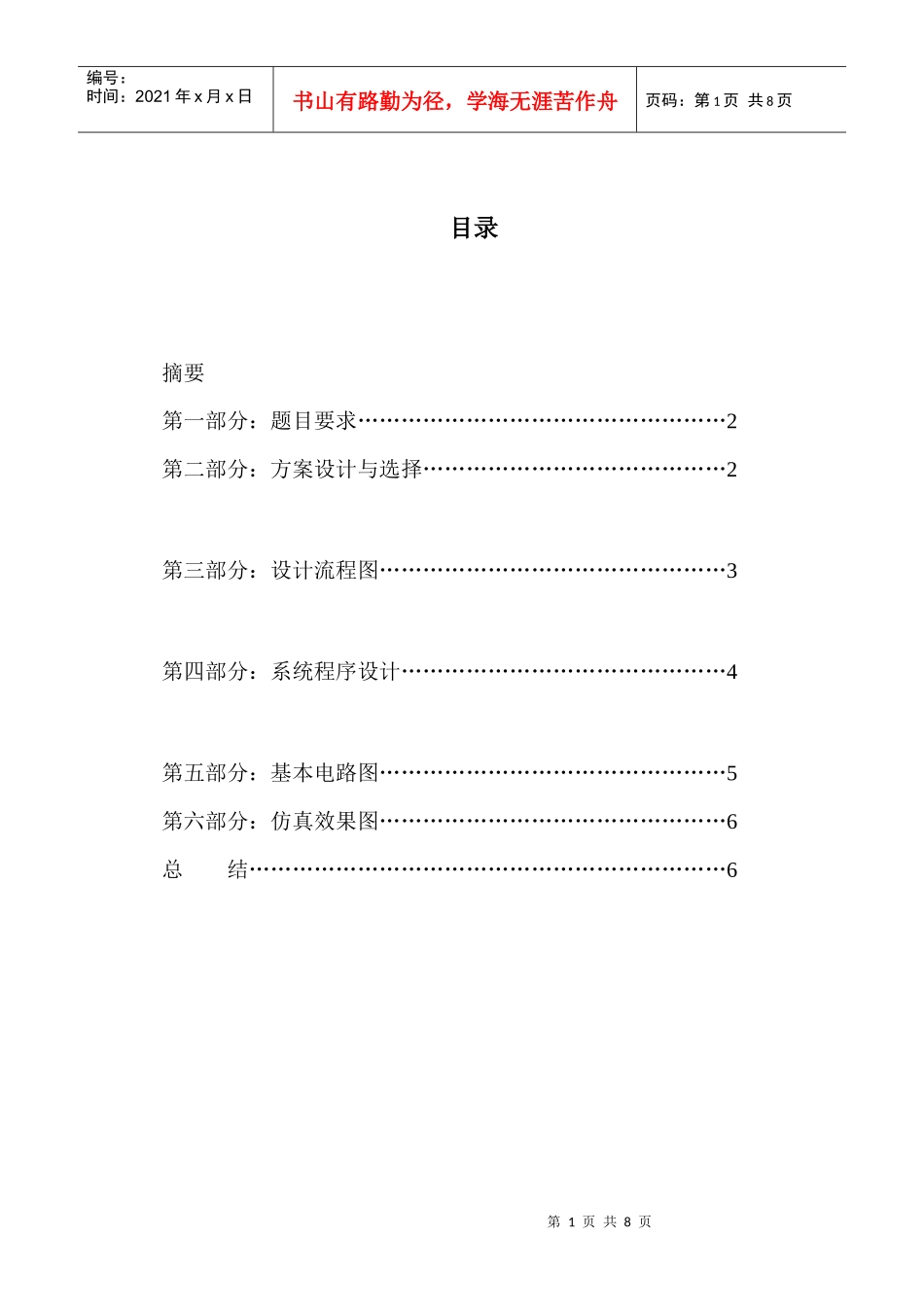

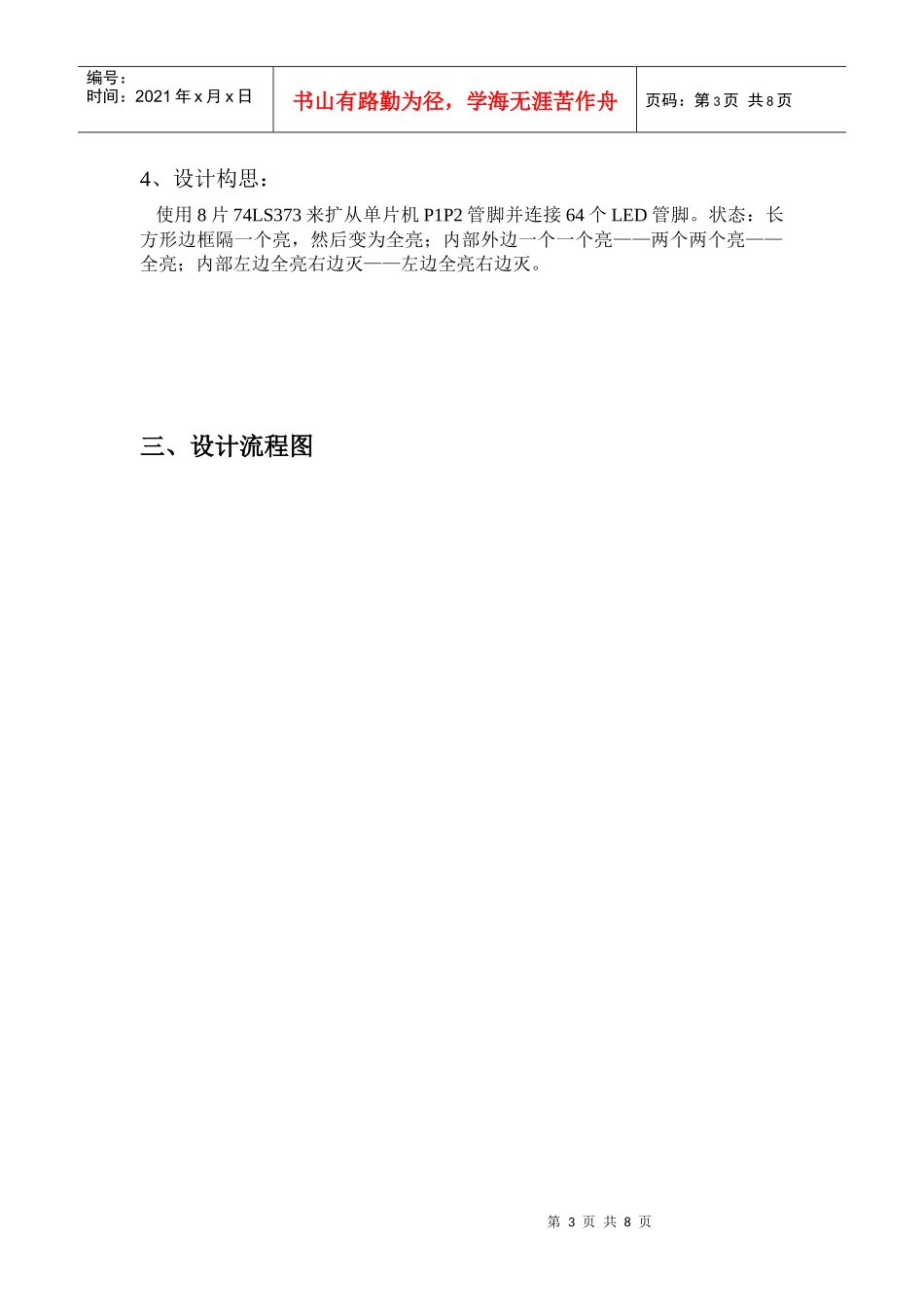

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页目录摘要第一部分：题目要求……………………………………………2第二部分：方案设计与选择……………………………………2第三部分：设计流程图…………………………………………3第四部分：系统程序设计………………………………………4第五部分：基本电路图…………………………………………5第六部分：仿真效果图…………………………………………6总结…………………………………………………………6第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页摘要基于AT89S52基础上利用汇编实现64位广告灯。一、题目要求设计一个程序实现64位广告灯，能够在Proteus软件上仿真。二、方案设计与选择1、硬件设计使用74LS373与单片机连接，进行数据所存驱动，其连接方法为由P1、P2输出数据，控制74LS373以驱动64个LED数码管；P0、P3控制74LS373进行选择与锁存数据（OE=0，允许U1输出；LE=1，允许U1输入）。2、所用元件单片机AT89C52瓷片电容CAP电阻RES晶振CRYSTAL按钮BUTTON电解电容CAP-ELEC74LS373发管二极管3、实验步骤1.实验前准备工作(1)明确实验目的、熟悉实验内容、掌握实验步骤、了解所用单片机实验开发系统及仪器设备的性能。(2)做好实验前预习和必要的准备（先编好程序），作到有的放矢。2.进入实验室后(1)熟悉所用的单片机实验开发系统及仪器设备，了解其外观、性能。2)接线要简单、正确、明了，一个人接线，另一个人检查，经老师复查后允许后才可通电。(3)通电瞬间，应注意仪器是否正常工作，不要只看开关，如有不正常现象，应立即断电找出原因。3.实验进行时(1)正常请况下，按规定步骤进行，读取数据，并及时纪录。(2)各种操作要有目的进行，不可盲动。(3)实验完后，把仪器、导线、工具清理、收拾完毕离开实验室。第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页4、设计构思：使用8片74LS373来扩从单片机P1P2管脚并连接64个LED管脚。状态：长方形边框隔一个亮，然后变为全亮；内部外边一个一个亮——两个两个亮——全亮；内部左边全亮右边灭——左边全亮右边灭。三、设计流程图第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页四、系统程序设计：第5页共8页第4页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共8页汇编源程序：ORG50HMOVP0,#0FFHMOVP1,#0FFHMOVP2,#0FFHMOVP3,#0FFHMAIN10:MOVDPTR,#TABLE1MOVP0,#10101010MOVP3,#10101010LP01:MOVA,#00HMOVCA,@A+DPTRCJNEA,#1BH,LP10JMPMAIN11LP10:MOVP2,AMOVP1,ALCALLDELAYINCDPTRJMPLP01MAIN11:MOVDPTR,#TABLE1MOVP0,#81HMOVP3,#81HLP11:MOVA,#00HMOVCA,@A+DPTRCJNEA,#1BH,LP1LP1:MOVA,#00HMOVCA,@A+DPTRCJNEA,#1BH,LP2JMPMAIN10LP2:MOVP2,AMOVP1,ALCALLDELAYINCDPTRJMPLP1DELAY:MOVR7,#10DE1:MOVR6,#50DE2:MOVR5,#248DJNZR5,$DJNZR6,DE2DJNZR7,DE1RETTABLE1:DB0feH,0fdH,0fbH,0f7HDB0efH,0dfH,0bfH,07fHDB0bfH,0dfH,0efH,0f7H第6页共8页第5页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共8页DB0fdH,0fdH,0feH,0ffHDB0aaH,55H,0aaH,55HDB0aaH,55H,0ffHDB0f0H,0fH,0f0H,0fH,0ffHDB33H,0ccH,33H,0ccHDB33H,0ccH,0ffHDB1BHEND五、基本电路图XTAL218XTAL119ALE30EA31PSEN29RST9P0.0/AD039P0.1/AD138P0.2/AD237P0.3/AD336P0.4/AD435P0.5/AD534P0.6/AD633P0.7/AD732P1.01P1.12P1.23P1.34P1.45P1.56P1.67P1.78P3.0/RXD10P3.1/TXD11P3.2/INT012P3.3/INT113P3.4/T014P3.7/RD17P3.6/WR16P3.5/T115P2.7/A1528P2.0/A821P2.1/A922P2.2/A1023P2.3/A1124P2.4/A1225P2.5/A1326P2.6/A1427U1AT89C51R1220R24.7kC110PFC210PFD03Q02D14Q15D27Q26D38Q39D413Q412D514Q515D617Q616D718Q719OE1LE11U274LS373D03Q02D14Q15D27Q26D38Q39D413Q412D514Q515D617Q616D718Q719OE1LE11U374LS373X1CRYSTALC322uFD03Q02D14Q15D27Q26D38Q39D413Q412D514Q515D617Q616D718Q719OE1...
