HUAWEI Tecal E6000刀片服务器 磁盘阵列故障单元更换操作指导书VIP免费

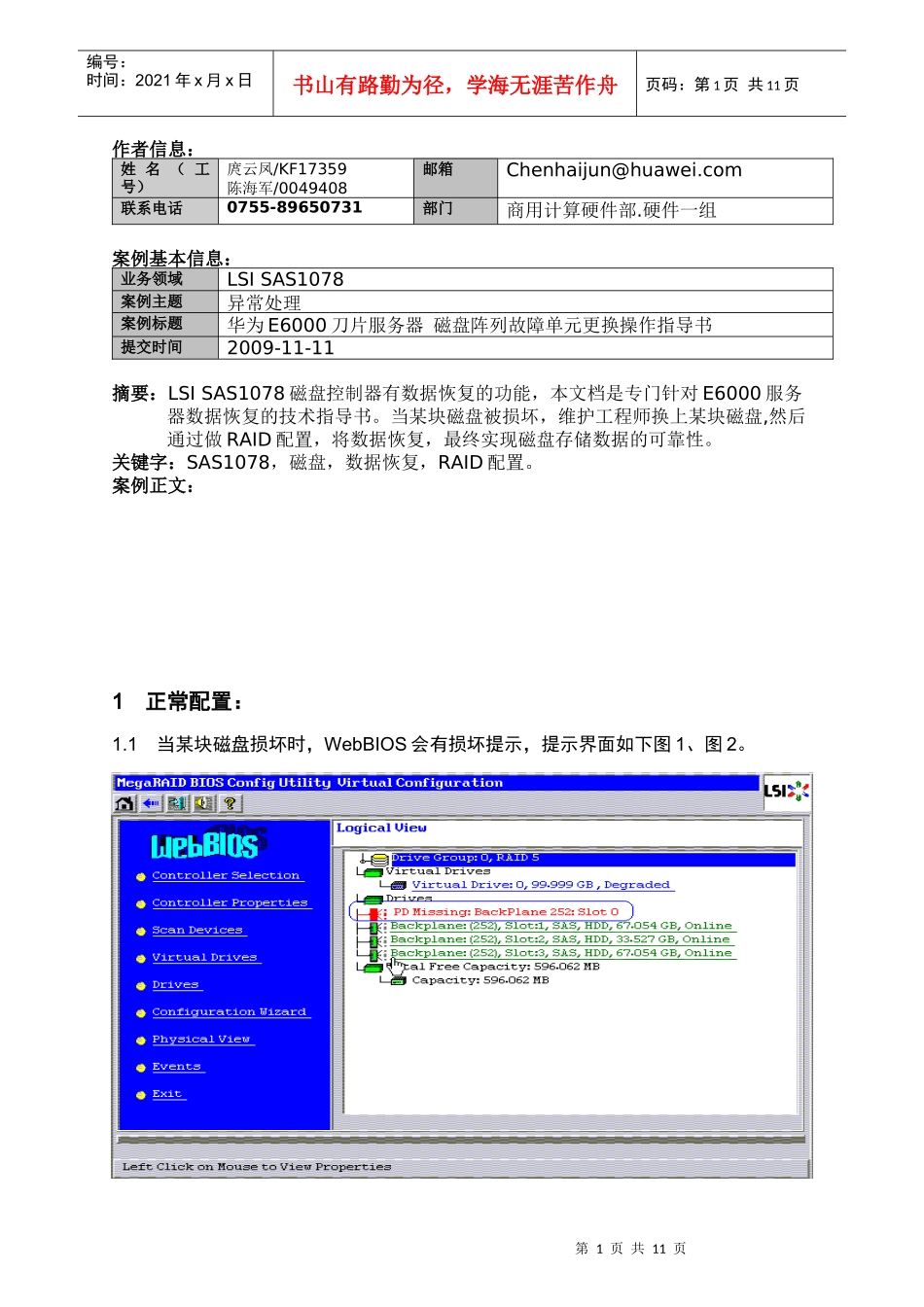

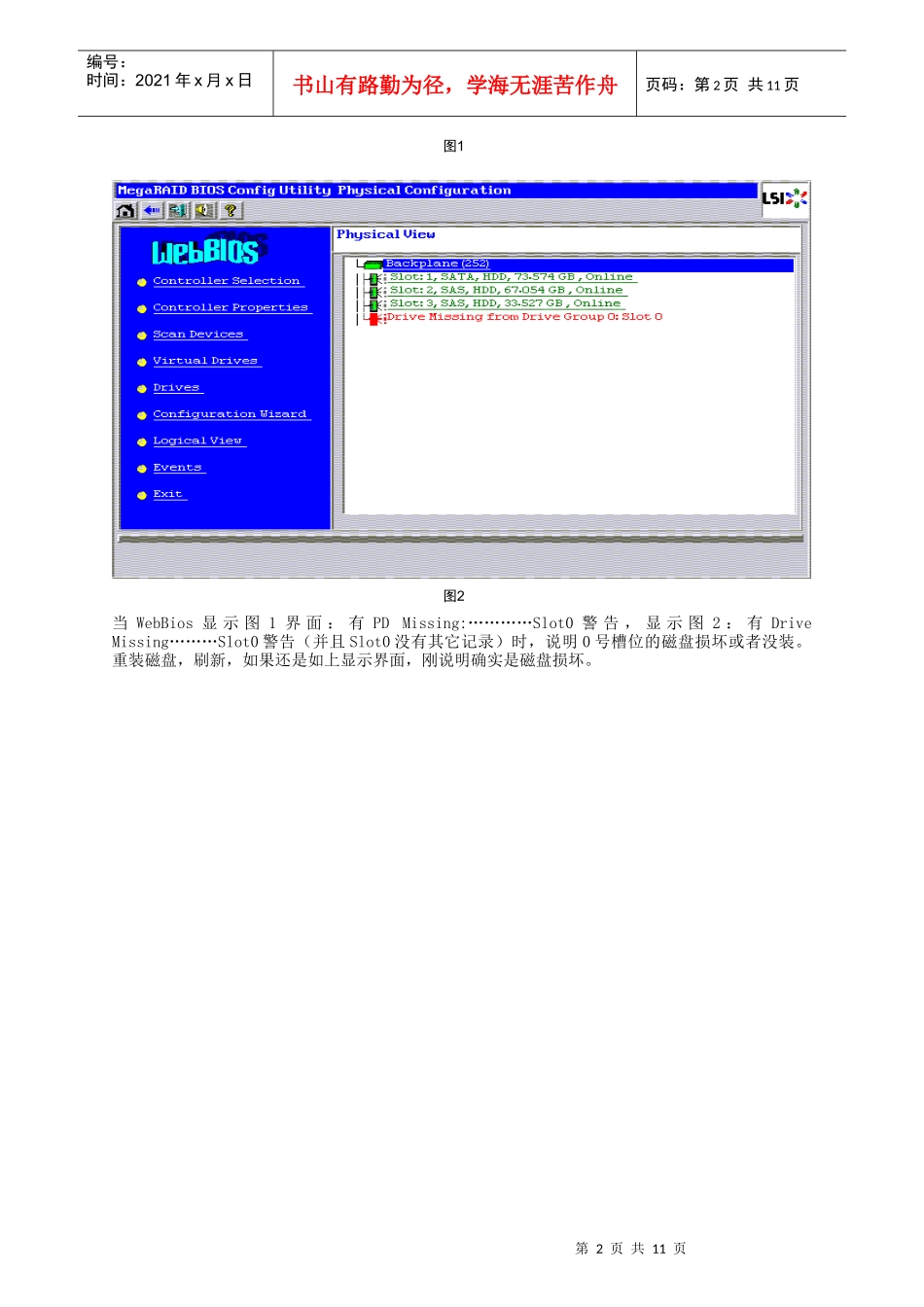

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页作者信息：姓名（工号）庹云凤/KF17359陈海军/0049408邮箱Chenhaijun@huawei.com联系电话0755-89650731部门商用计算硬件部.硬件一组案例基本信息：业务领域LSISAS1078案例主题异常处理案例标题华为E6000刀片服务器磁盘阵列故障单元更换操作指导书提交时间2009-11-11摘要：LSISAS1078磁盘控制器有数据恢复的功能，本文档是专门针对E6000服务器数据恢复的技术指导书。当某块磁盘被损坏，维护工程师换上某块磁盘,然后通过做RAID配置，将数据恢复，最终实现磁盘存储数据的可靠性。关键字：SAS1078，磁盘，数据恢复，RAID配置。案例正文：1正常配置：1.1当某块磁盘损坏时，WebBIOS会有损坏提示，提示界面如下图1、图2。第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页图1图2当WebBios显示图1界面：有PDMissing:…………Slot0警告，显示图2：有DriveMissing………Slot0警告（并且Slot0没有其它记录）时，说明0号槽位的磁盘损坏或者没装。重装磁盘，刷新，如果还是如上显示界面，刚说明确实是磁盘损坏。第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页1.2将损坏磁盘拆下，装上某块磁盘，如果磁盘上没有不良记录，点击ScanDevices正常显示界面如下图3.图3从上图可以看出，装上磁盘后，会自动重建。第4页共11页第3页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共11页1.3点击左下角的PDProgressInfo（图4）。观察进度（图5）。图4图5第5页共11页第4页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共11页1.4观察图4界面，当Progress达到100%后，点击HOME，查看重建RAID的结果（图6）图6第6页共11页第5页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共11页1.5如果图6界面的Drives显示全部为Online,则说明自动重建已经顺利完成。2异常配置2.1将损坏磁盘拆下，装上某块磁盘，点击ScanDevices，发现没有自动重建，一直显示如图7界面。图7第7页共11页第6页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共11页2.2在此种情况下，可以点击PhysicalView。观察磁盘的物理特性。如图8所示。图8在图8界面的黑色字体部分，有两处要重点关注，其一是FOREIGN提示，说明此块磁盘上已经的RAID配置；其二是UnconfiguredBad，说明此块磁盘上有不良记录。解决方法：清除不良记录，清除此块磁盘上的过去已有RAID配置，然后手动重建。以下是详细解决步骤：第8页共11页第7页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共11页2.3点击图7界面黑色字体部分，进入图8界面，选中MakeUnconfGood，点击Go图9第9页共11页第8页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共11页2.4在图10界面，选中右下角ReplaceMissingPD，点击GO。图102.5在图11界面，一定要选中Rebuild，否则数据会丢失，点击GO。图11第10页共11页第9页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共11页2.6观察图12界面，当Progress达到100%后，点击HOME，查看重建RAID的结果图12第11页共11页第10页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第11页共11页2.7完成以上所有过程，如果出现图13显示的界面没有红色警告，则说明配置已经顺利完成。图132.8如果以上方法不能解决问题，可参见。
