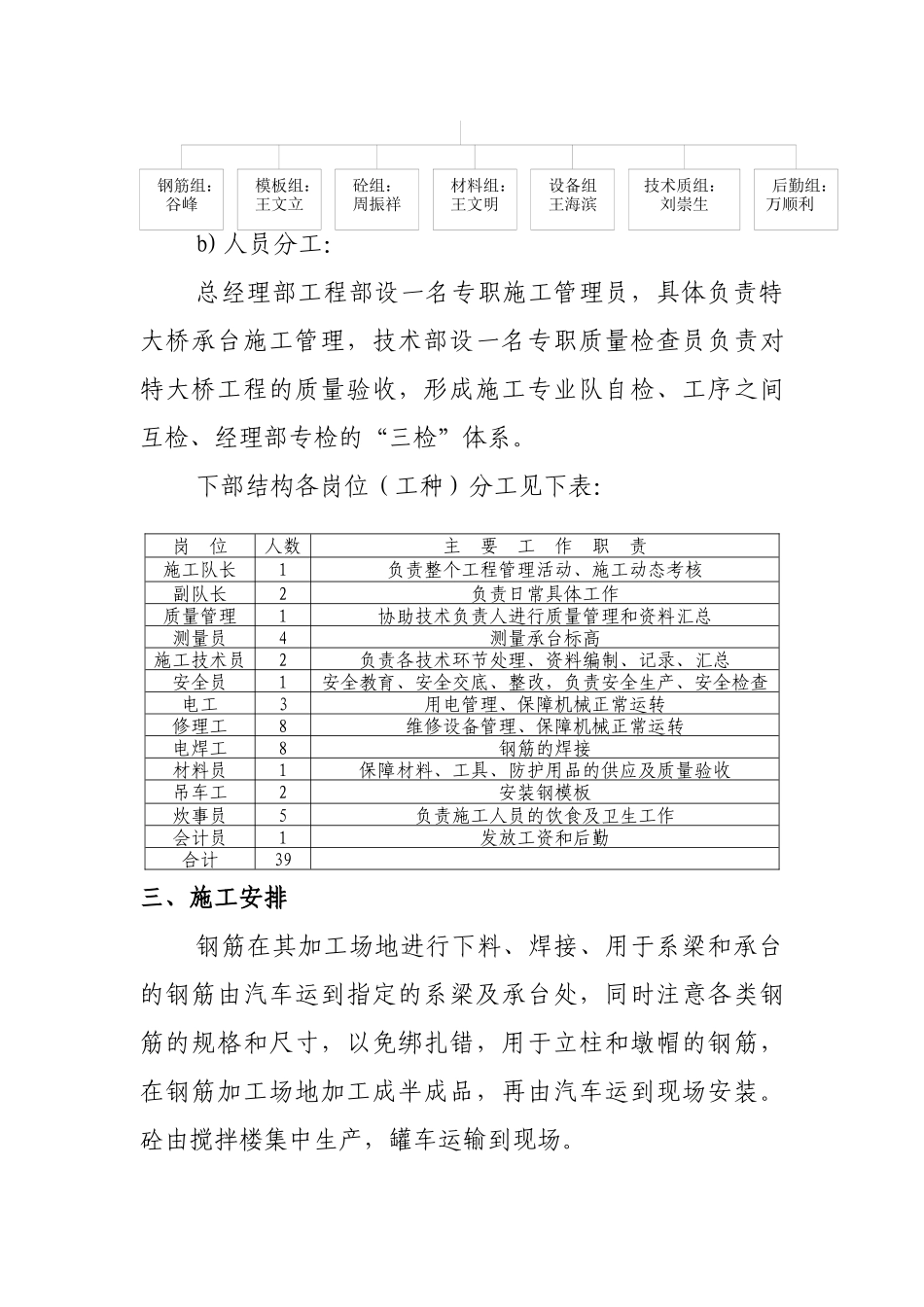

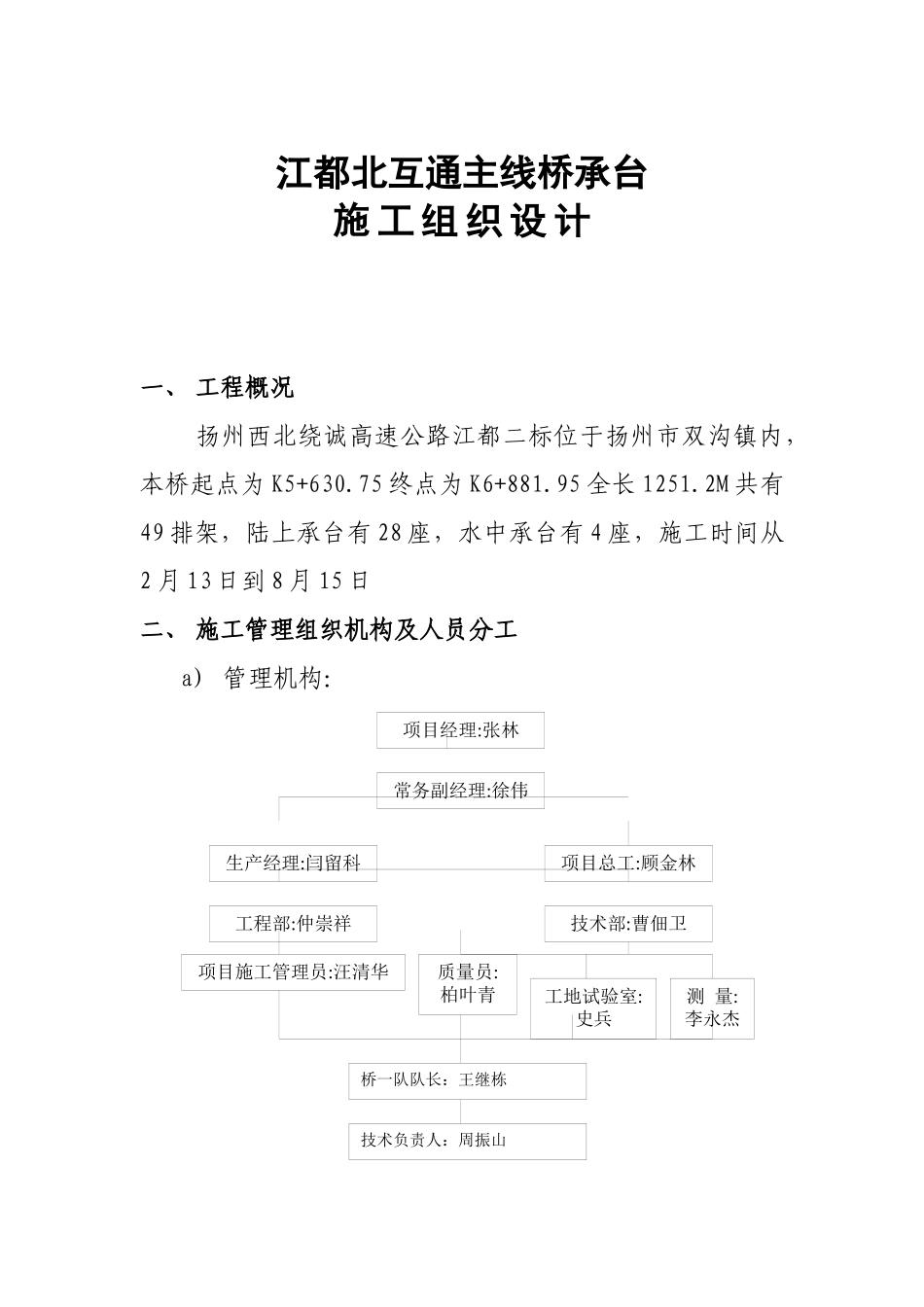

江都北互通主线桥承台施工组织设计一、工程概况扬州西北绕诚高速公路江都二标位于扬州市双沟镇内，本桥起点为K5+630.75终点为K6+881.95全长1251.2M共有49排架，陆上承台有28座，水中承台有4座，施工时间从2月13日到8月15日二、施工管理组织机构及人员分工a)管理机构：项目经理:张林常务副经理:徐伟项目总工:顾金林林林工程部:仲崇祥生产经理:闫留科技术部:曹佃卫项目施工管理员:汪清华质量员:柏叶青工地试验室:史兵测量:李永杰桥一队队长：王继栋技术负责人：周振山b)人员分工：总经理部工程部设一名专职施工管理员，具体负责特大桥承台施工管理，技术部设一名专职质量检查员负责对特大桥工程的质量验收，形成施工专业队自检、工序之间互检、经理部专检的“三检”体系。下部结构各岗位（工种）分工见下表：三、施工安排钢筋在其加工场地进行下料、焊接、用于系梁和承台的钢筋由汽车运到指定的系梁及承台处，同时注意各类钢筋的规格和尺寸，以免绑扎错，用于立柱和墩帽的钢筋，在钢筋加工场地加工成半成品，再由汽车运到现场安装。砼由搅拌楼集中生产，罐车运输到现场。钢筋组：谷峰模板组：王文立砼组：周振祥材料组：王文明设备组王海滨技术质组：刘崇生后勤组：万顺利岗位人数主要工作职责施工队长1负责整个工程管理活动、施工动态考核副队长2负责日常具体工作质量管理1协助技术负责人进行质量管理和资料汇总测量员4测量承台标高施工技术员2负责各技术环节处理、资料编制、记录、汇总安全员1安全教育、安全交底、整改，负责安全生产、安全检查电工3用电管理、保障机械正常运转修理工8维修设备管理、保障机械正常运转电焊工8钢筋的焊接材料员1保障材料、工具、防护用品的供应及质量验收吊车工2安装钢模板炊事员5负责施工人员的饮食及卫生工作会计员1发放工资和后勤合计39（一）总体施工顺序将该工程划分成三段，各段分别同时施工。第一段为0#—10#、第二段为11#—38#、41#—48#。第三段为38#—40#（二）施工进度计划第一段：从0#—10#、工期43天、从3月13日4月26日第二段：从11#—38#41#—48#，工期155天从3月10日8月15日第三段：从39—40#，工期53，从3月26日5月17日四、资源配置计划（一）材料进场计划：序号材料名称单位总需要量进场计划（2002年）3月4月5月6月7月8月1钢材Ⅰ级Kg246795.9220005350071000530003525012045.9Ⅱ级Kg1280952.7210500028400036600027300018000072952.722水泥T783350018002500150013002333黄砂T1370960035004200300020004094碎石T23500180052007000480035001200(二)主要设备进场计划：项次设备机具名称规格型号单位总需要量进场计划1高压水枪台23月7日2潜水泵台23月7日3电焊机BX-300台63月8日4对焊机100千伏/安台13月6日5发电机F-100K台23月5日6砼罐车NTD-600B辆43月5日7砼泵车IDF-85B辆13月5日8汽车吊12t、辆13月1日9汽车吊16t辆13月1日10钢筋弯曲机WJ-40台13月2日11搅拌站JS500座43月2日12振捣棒Φ50根103月1日13钢筋调查机ST4-14台13月1日（二）人员进场计划：项次岗位总需要量进场计划（2002年）12345671钢筋工3510252木工2515103砼工15154测量工445电工226杂工10107电焊工642（三）资金使用计划：五、主要施工方法本工程严格按照交通部部颁规范及标准施工，具体施总需要量（万元）需用计划（万元）（2002年）1234567897005004003002001005015020015010050工方法如下：（一）陆上系梁承台1．挖原地表至系梁或承台底标高，先用挖掘机粗挖，再用人工细挖、整平。2．凿桩头凿桩要用人工凿，同时也用手提式冲击钻，严格控制桩顶标高，即高承台底标高15CM，高出系梁底标高5cm。3．测量放样测量放样采用索佳2010型全站仪，利用业主指定的控制点采用极座标进行放样（索佳2010全站仪技术参数，角度误差≤2，距离偏差≤1MM/KM。水准测量精度≤3MM）。放样放出桩的中心点，在砼桩上用红油漆作好标记。4．由木工根据测量放样的点和图纸。在地上画出底模轮廓线，再由钢筋工根据图纸绑扎钢筋。5．模板的安装。模板采用大面积模板，模板在地面上拼装好，接缝处夹上止浆条，用吊车和人工翻过来，清除模板表面的杂物模板的平整度，接缝处的错牙，必须符合规范要求...
