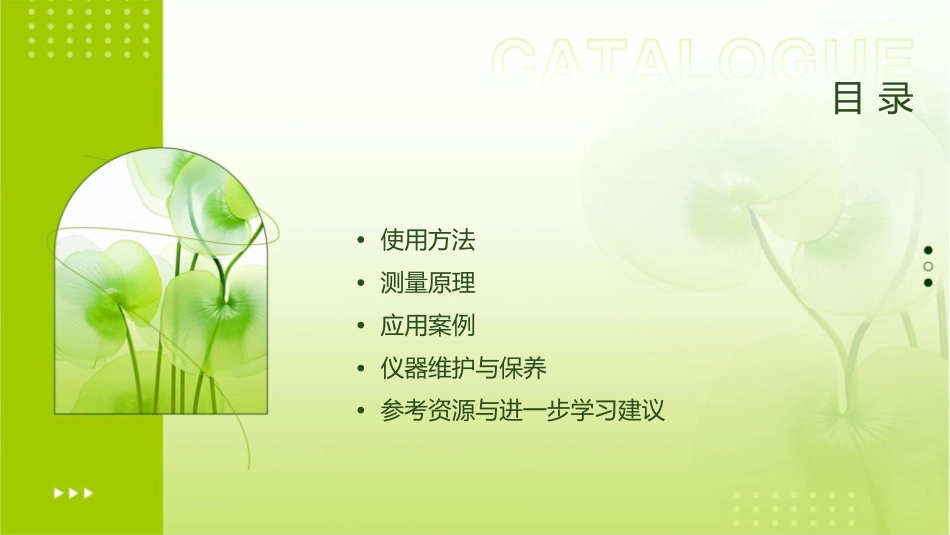

拓普康全站仪使用方法及测量原理课件目录•使用方法•测量原理•应用案例•仪器维护与保养•参考资源与进一步学习建议PART01概述拓普康全站仪简介01拓普康全站仪是一种高精度、多功能的测量仪器，广泛用于工程测量、地形测量和施工监测等领域。02它集成了电子测角、测距和数据处理等功能，具有操作简便、测量精度高等优点。测量原理概述拓普康全站仪采用电磁波测距原理，通过发射和接收激光束或红外光束进行距离测量。同时，它采用电子测角原理，通过编码度盘或光栅度盘进行角度测量。拓普康全站仪的测量应用拓普康全站仪适用于各种测量任务，如地形测量、施工放样、沉降监测等。在桥梁、建筑和隧道等工程中，拓普康全站仪能够提供高精度的三维坐标数据，为施工方和监测方提供可靠的测量数据支持。PART02使用方法仪器安装与调试安装步骤准备工具和器材0102安装三脚架安装全站仪0304调整全站仪位置校准仪器0506菜单操作与功能介绍菜单界面帮助菜单主菜单设置菜单功能菜单菜单操作与功能介绍测量距离测量高程功能介绍测量角度数据存储与导数据处理与导数据处理数据筛选数据统计数据处理与导数据转换数据导导出CSV文件数据处理与导导出Excel文件打印报表PART03测量原理角度测量原理角度测量原理概述01角度测量是全站仪的基本功能之一，分为水平角测量和垂直角测量。水平角测量是指测量与基准线（水平线）之间的角度，垂直角测量是指测量与垂直线（大地水准面）之间的角度。水平角测量02拓普康全站仪采用盘左盘右法进行水平角测量，即分别从正北方向顺时针和逆时针方向观测目标的角度，取两次观测值的平均值即为水平角。垂直角测量03垂直角测量也称高程测量，是测量目标点相对于大地水准面的高度。拓普康全站仪采用前视垂直角和后视垂直角测量方法，通过前视和后视的垂直角差值计算目标点的高度。距离测量原理距离测量原理概述脉冲法测距相位法测距距离测量是指全站仪通过发射光束到目标点并接收反射光束，根据光束传播的时间和已知的光速计算目标点的距离。拓普康全站仪采用脉冲法进行距离测量，即通过发射脉冲信号并接收反射脉冲信号，根据信号传播的时间计算距离。除了脉冲法，相位法也是常用的测距方法。相位法是通过发送连续的无线电波信号，并接收反射信号，根据信号相位的变化计算距离。气压测量原理气压测量原理概述气压测量是全站仪的一种辅助功能，可以用来计算海拔和相对高度。气压测量是通过传感器感知大气压强变化，并根据大气压强与海拔之间的关系计算海拔。大气压强与海拔的关系随着海拔的升高，大气压强逐渐降低。通过对大气压强的测量，可以估算目标点的海拔。相对高度计算相对高度是指目标点相对于基准点的海拔高度差。通过气压测量和已知基准点的海拔高度，可以计算目标点的相对高度。PART04应用案例建筑工程测量应用010203施工放样轴线测量变形监测利用全站仪将图纸上的设计数据转化为现场的实体位置，包括建筑物的位置、形状和高度等。对建筑物结构轴线进行测量，确保施工精度符合设计要求。对建筑物进行定期或持续的测量，评估其结构安全性和稳定性。道路工程测量应用纵断面测量测量道路的纵向坡度，指导道路设计和施工。中线测量确定道路中心线的位置和走向，指导道路施工。水准测量确定道路各点的高程，用于道路设计和施工。水准测量应用01020304高程测量水准路线测量水准点布设数据处理确定地面某点相对于基准高程测量多个水准点之间的高程差，绘制水准路线图。在需要长期监测高程的区域设置水准点，进行定期观测。对测量得到的数据进行整理、分析和计算，得出结论并提供决策依据。的垂直高度。PART05仪器维护与保养仪器清洁与保养清洁镜头清洁外壳校准仪器使用柔软的拭镜纸或棉签清洁镜头，避免使用粗糙的布或刮刀。使用干净的湿布擦拭全站仪外壳，避免使用含酒精或腐蚀性的清洁剂。在稳定的平面上校准全站仪，确保测量准确。电池更换与充电电池型号使用指定的电池型号，避免使用不兼容的电池。更换方法按照制造商的指示正确更换电池，避免损坏电路板。充电指南使用指定的充电器和电源，按照制造商的指示进行充电。常见故障排除与维修故障排除遇到常见问题时...
