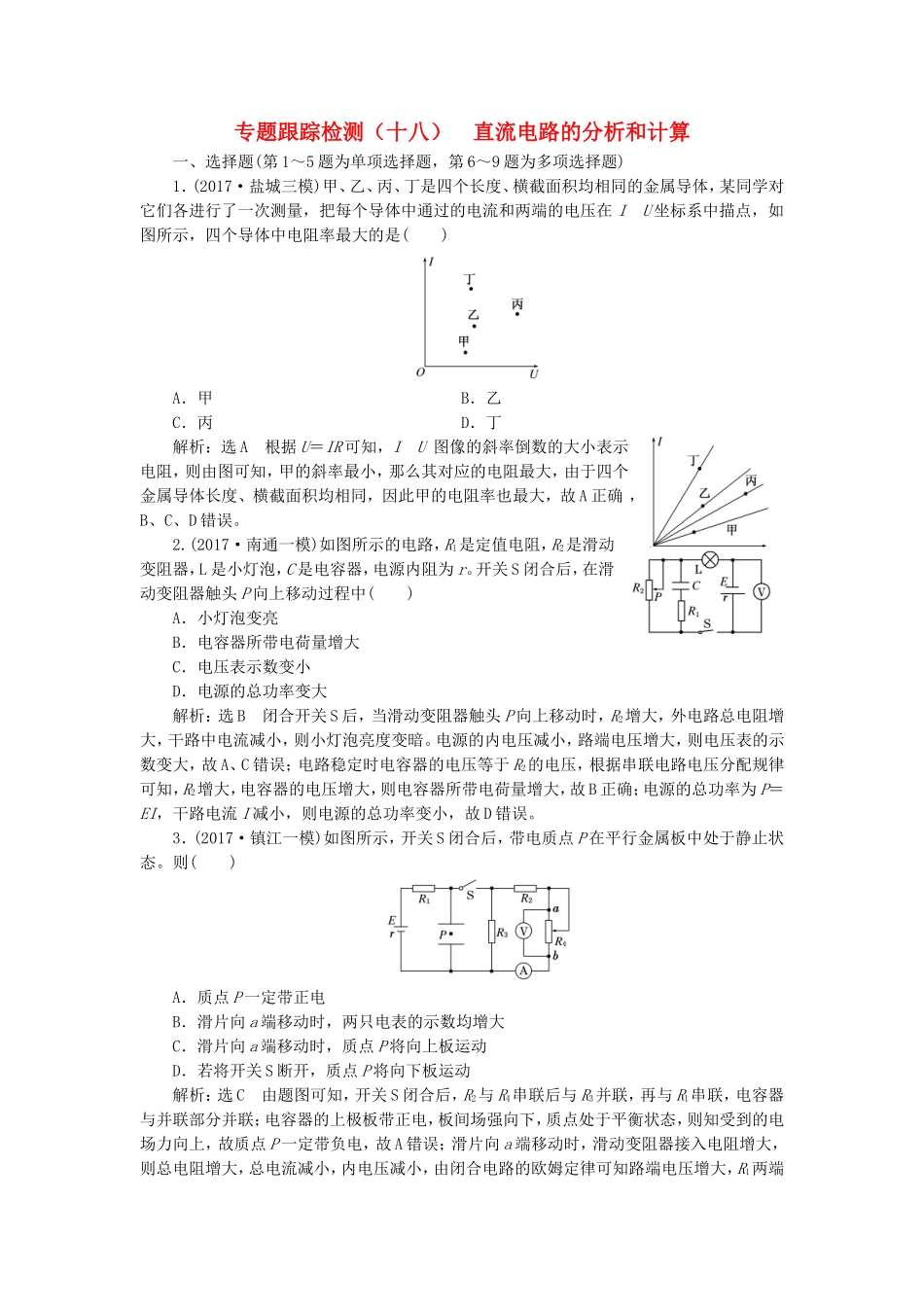

专题跟踪检测（十八）直流电路的分析和计算一、选择题(第1～5题为单项选择题，第6～9题为多项选择题)1．(2017·盐城三模)甲、乙、丙、丁是四个长度、横截面积均相同的金属导体，某同学对它们各进行了一次测量，把每个导体中通过的电流和两端的电压在IU坐标系中描点，如图所示，四个导体中电阻率最大的是()A．甲B．乙C．丙D．丁解析：选A根据U＝IR可知，IU图像的斜率倒数的大小表示电阻，则由图可知，甲的斜率最小，那么其对应的电阻最大，由于四个金属导体长度、横截面积均相同，因此甲的电阻率也最大，故A正确，B、C、D错误。2.(2017·南通一模)如图所示的电路，R1是定值电阻，R2是滑动变阻器，L是小灯泡，C是电容器，电源内阻为r。开关S闭合后，在滑动变阻器触头P向上移动过程中()A．小灯泡变亮B．电容器所带电荷量增大C．电压表示数变小D．电源的总功率变大解析：选B闭合开关S后，当滑动变阻器触头P向上移动时，R2增大，外电路总电阻增大，干路中电流减小，则小灯泡亮度变暗。电源的内电压减小，路端电压增大，则电压表的示数变大，故A、C错误；电路稳定时电容器的电压等于R2的电压，根据串联电路电压分配规律可知，R2增大，电容器的电压增大，则电容器所带电荷量增大，故B正确；电源的总功率为P＝EI，干路电流I减小，则电源的总功率变小，故D错误。3．(2017·镇江一模)如图所示，开关S闭合后，带电质点P在平行金属板中处于静止状态。则()A．质点P一定带正电B．滑片向a端移动时，两只电表的示数均增大C．滑片向a端移动时，质点P将向上板运动D．若将开关S断开，质点P将向下板运动解析：选C由题图可知，开关S闭合后，R2与R4串联后与R3并联，再与R1串联，电容器与并联部分并联；电容器的上极板带正电，板间场强向下，质点处于平衡状态，则知受到的电场力向上，故质点P一定带负电，故A错误；滑片向a端移动时，滑动变阻器接入电阻增大，则总电阻增大，总电流减小，内电压减小，由闭合电路的欧姆定律可知路端电压增大，R1两端的电压减小，故并联部分电压增大；电容器两端的电压增大，质点P所受的电场力增大，则质点P将向上板运动；因并联部分电压增大，则R3中的电流增大，而干路电流减小，故电流表中的电流减小；并联部分电压增大，即R2与R4两端的总电压增大；而由于电流表示数减小，由欧姆定律可知R2两端的电压减小，故R4两端的电压增大，电压表示数增大，故B错误，C正确；若将开关S断开，电容器两端的电压等于电源的电动势，电容器两端电压增大，板间场强增大，质点P受到的电场力变大，质点P将向上板运动，故D错误。4.(2017·江苏二模)如图所示，电源为恒流电源(能始终提供恒定的电流)，R0为定值电阻，电流表和电压表均为理想电表，移动滑动变阻器R的滑片，则下列表示电压表示数U和电路总功率P随电流表示数I变化的关系图线中，正确的是()解析：选D设恒流电源提供的电流为I0，则通过R0的电流为：IR0＝I0－I。则电压表示数为：U＝IR0R0＝(I0－I)R0＝－IR0＋I0R0。I0和R0是定值，则根据数学知识可知UI图像是不过原点的倾斜的直线，故A、B错误；电路总功率为：P＝UI0＝(I0－I)R0I0＝－R0I0I＋R0I02，I0和R0是定值，可知PI图像是向下倾斜的直线，故C错误，D正确。5.如图所示电路中，电源电动势为E，内阻为r，当滑动变阻器的滑动触头P向上移动时，电压表的示数U和电流表的示数I的变化情况是()A．U变大，I变大B．U变小，I变小C．U变大，I变小D．U变小，I变大解析：选C当滑动变阻器的滑动触头P向上移动时，滑动变阻器接入电路的电阻增大，外电路的总电阻增大，根据欧姆定律分析得知，干路电流I干减小。电压表的读数U＝E－I干(r＋R1)，I干减小，U变大。滑动变阻器与R3并联部分电压为U并＝E－I干(r＋R1＋R2)，I干减小，U并增大，电阻R3的电流I3增大。电流表的读数I＝I干－I3，I干减小，I3增大，则I变小，所以U变大，I变小。故C正确，A、B、D错误。6.(2017·江苏三模)硅光电池是一种太阳能电池，具有低碳环保的优点。如图所示，图线a是该电池在某光照强度下路端电压U和电流I的关系图像(电池内阻不是常数)，图线b是某电阻R的UI图像。在该光照强度下将它们组成闭合回路时，下列相关叙述...
