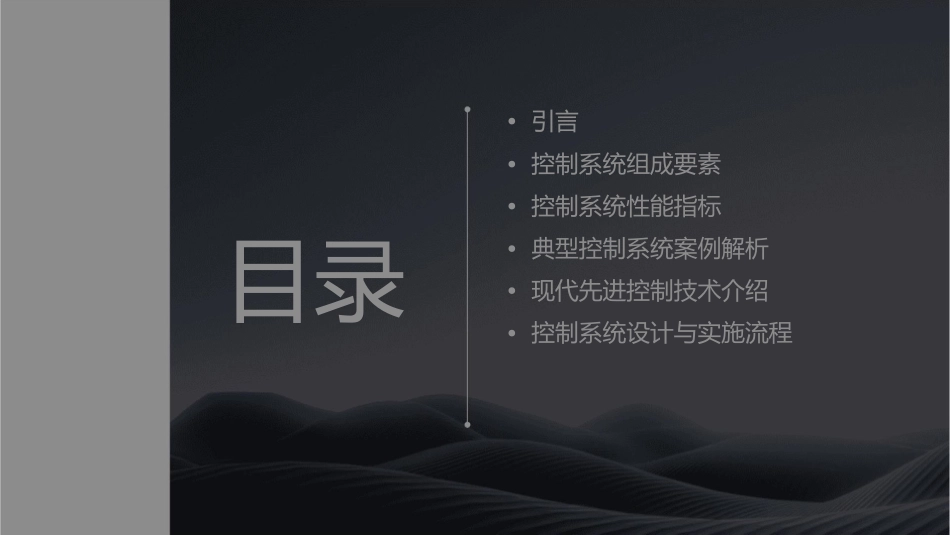

•引言•控制系统组成要素•控制系统性能指标•典型控制系统案例解析•现代先进控制技术介绍•控制系统设计与实施流程目录01引言控制系统定义与分类控制系统定义介绍控制系统的基本概念，包括输入、输出、控制器、被控对象等。开环与闭环控制系统详细解释开环控制系统和闭环控制系统的特点、优缺点及应用场景。离散与连续控制系统对比离散控制系统和连续控制系统的异同点，举例说明各自的应用范围。控制系统发展历程010203早期控制系统工业革命时期现代控制系统简述古代和近代控制系统的发展，如水利工程、钟表等。介绍工业革命对控制系统发展的影响，如蒸汽机、电动机等自动控制系统的出现。阐述现代控制系统的形成与发展，包括计算机控制、智能控制等技术的应用。控制系统应用领域01020304工业生产交通运输航空航天智能家居分析控制系统在工业生产中的应用，如生产线自动化、机器人控制等。讨论控制系统在交通运输领域的作用，如智能交通系统、无人驾驶汽车等。探讨控制系统在航空航天领域的重要性，如卫星导航、飞机自动驾驶等。分享控制系统在智能家居领域的应用案例，如智能照明、智能安防等。02控制系统组成要素被控对象与控制器被控对象需要被控制的物理系统或过程，如电机、机械臂、化学反应等。控制器根据被控对象的状态和期望的输出，计算出控制信号并作用于执行器，以实现控制目标的设备或算法。执行器与传感器执行器根据控制信号驱动被控对象运动的设备，如电机驱动器、阀门、泵等。传感器用于测量被控对象的状态或环境参数，将物理量转换为电信号的设备，如温度传感器、压力传感器、光电传感器等。信号处理与变换器信号处理对传感器采集的信号进行放大、滤波、转换等处理，以提高信号的准确性和可靠性的过程。变换器将一种信号形式转换为另一种信号形式的设备，如将模拟信号转换为数字信号的模数转换器（ADC），或将数字信号转换为模拟信号的数模转换器（DAC）。03控制系统性能指标稳定性指标分析稳定性定义稳定性指标稳定性判定方法控制系统在受到外部扰动后，能否恢复到平衡状态的能力。相位裕量、增益裕量、阻尼比等。劳斯判据、赫尔维茨判据等。准确性指标分析准确性定义准确性指标准确性影响因素控制系统在稳态时，输出量与期望值之间的偏差大小。稳态误差、调节时间、超调量等。系统类型、开环增益、扰动等。快速性指标分析快速性指标上升时间、峰值时间、调节时间等。快速性定义控制系统在动态过程中，输出量跟随期望值变化的快慢程度。快速性优化方法增大开环增益、减小系统惯性等。04典型控制系统案例解析温度控制系统案例温度传感器与执行器010203介绍温度传感器（如热电偶、热电阻）和执行器（如加热器、冷却器）的选型及工作原理。控制器设计讲解PID控制算法在温度控制系统中的应用，包括比例、积分、微分系数的调节方法。实时监控系统展示温度控制系统的实时监控界面，包括温度曲线显示、报警功能等。压力控制系统案例压力传感器与执行器介绍压力传感器（如压电传感器、应变式传感器）和执行器（如气动阀门、电动阀门）的选型及工作原理。控制器设计讲解PID控制算法在压力控制系统中的应用，包括针对不同压力需求的参数调节方法。安全保护措施分析压力控制系统中可能的安全隐患，介绍相应的保护电路和紧急停车机制。位置控制系统案例位置传感器与执行器介绍位置传感器（如光电编码器、旋转变压器）和执行器（如伺服电机、步进电机）的选型及工作原理。控制器设计讲解PID控制算法在位置控制系统中的应用，包括位置环、速度环和电流环的设计及参数调节方法。精度提升技术探讨提高位置控制系统精度的方法，如误差补偿、前馈控制等。05现代先进控制技术介绍智能控制技术定义智能控制是一种基于人工智能、计算机科学、控制论等多学科交叉融合的控制技术，具有自主学习、推理、决策和优化能力。技术特点智能控制能够处理不确定性、复杂性和时变性等难题，实现控制系统的自适应、自学习和自优化。应用领域智能控制广泛应用于机器人、智能制造、智能交通、智能家居等领域，提高了生产效率和生活质量。自适应控制技术定义123自适应控制是一种能够根据被控对象和环...
