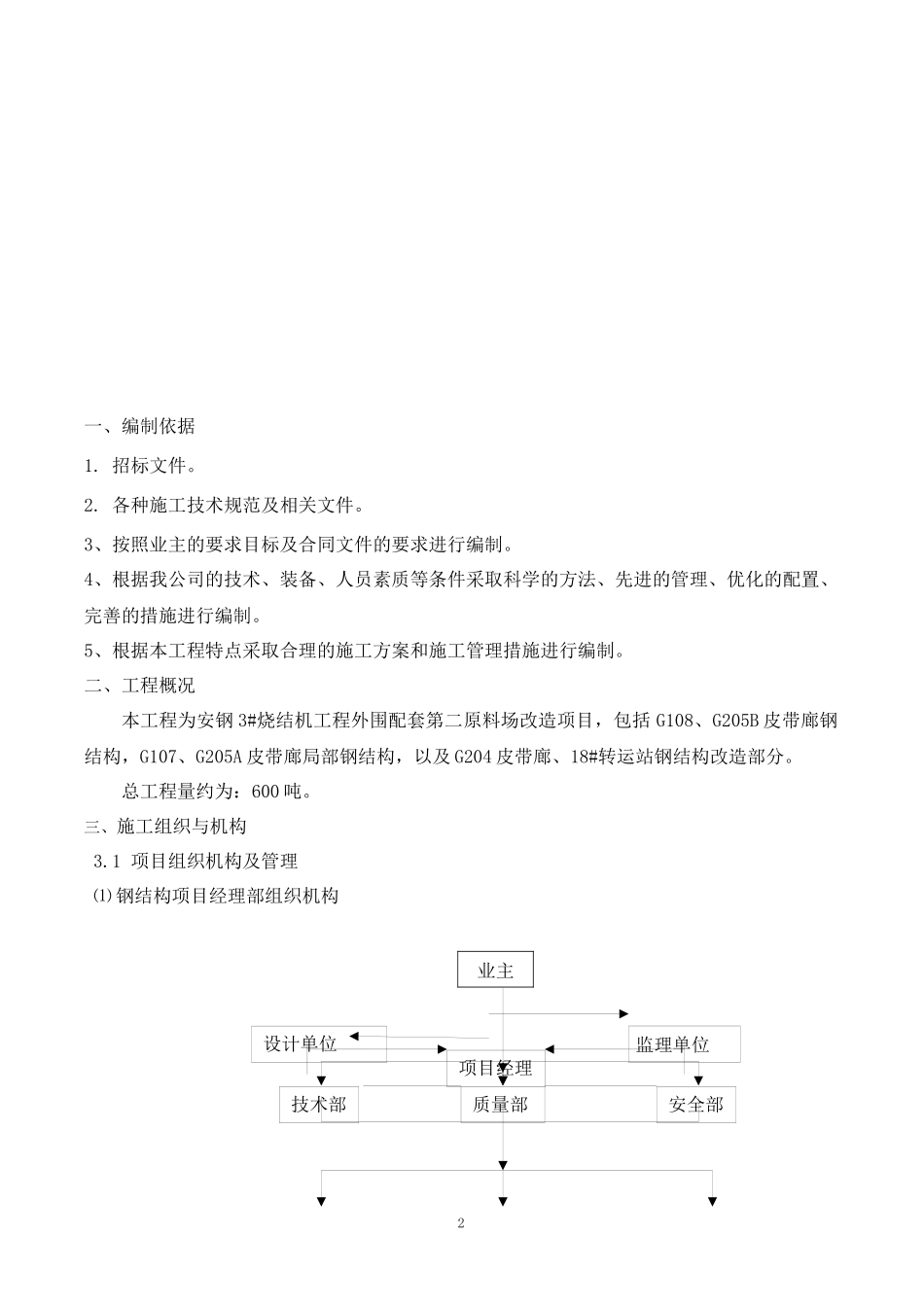

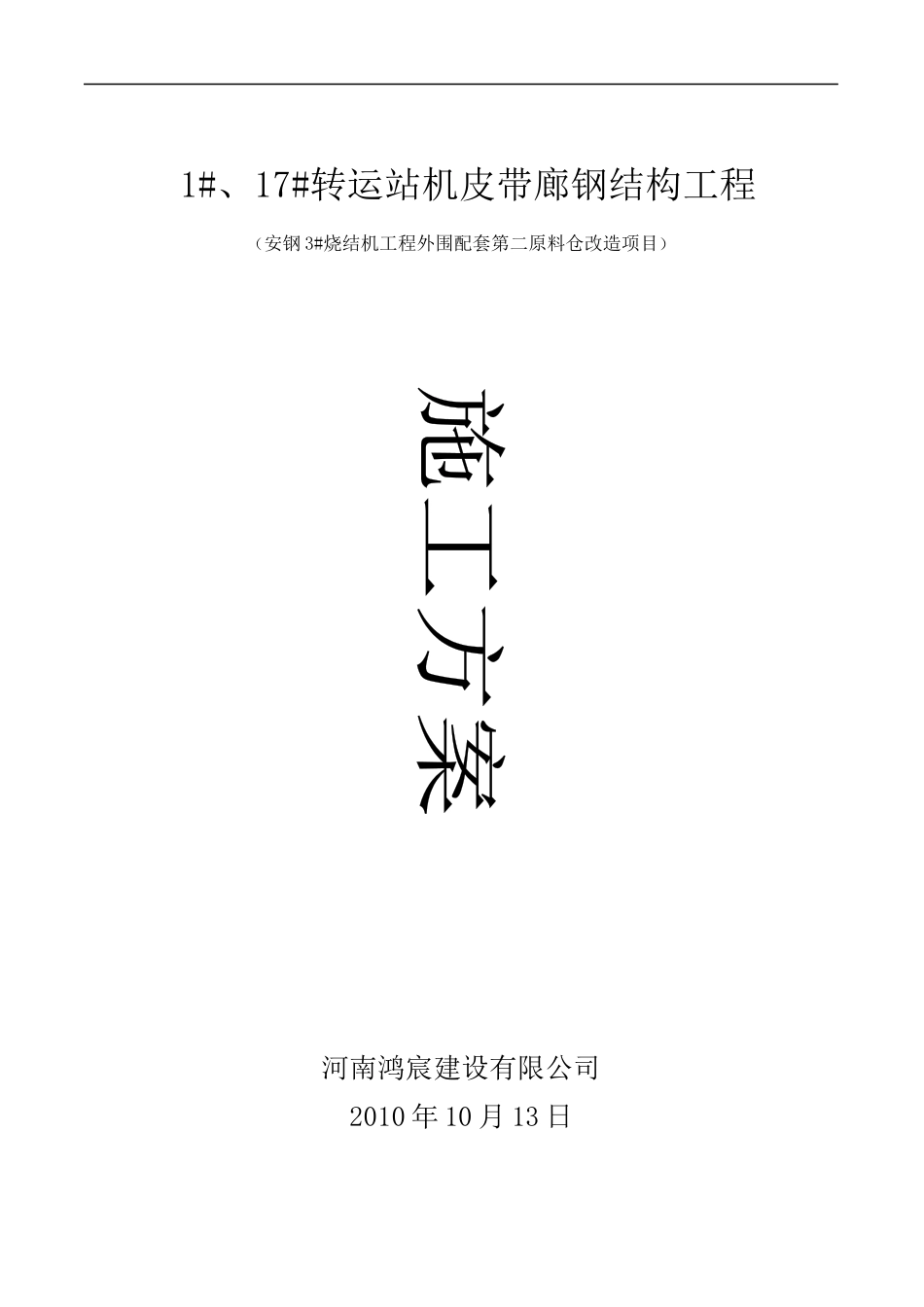

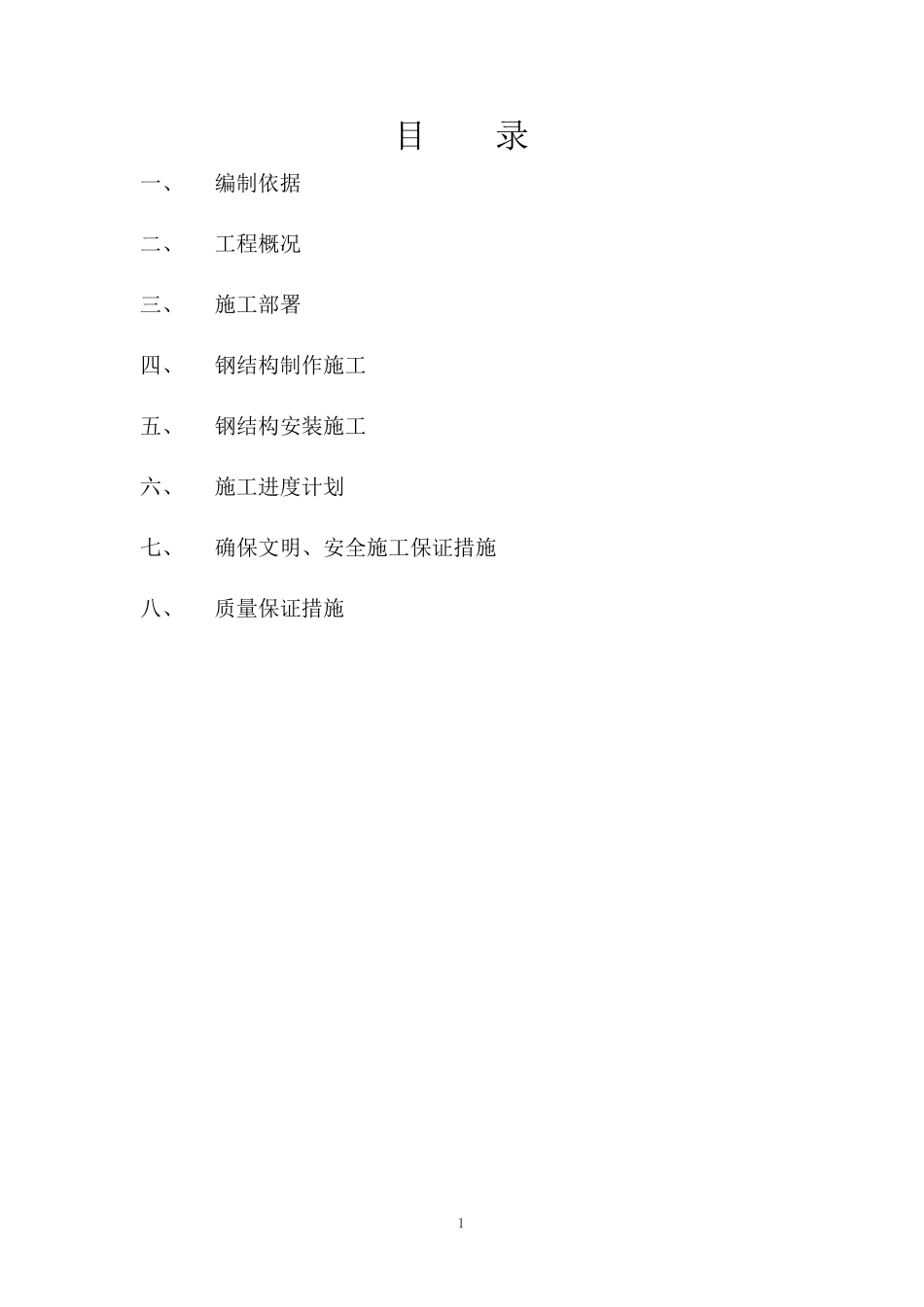

1#、17#转运站机皮带廊钢结构工程（安钢3#烧结机工程外围配套第二原料仓改造项目）河南鸿宸建设有限公司2010年10月13日目录一、编制依据二、工程概况三、施工部署四、钢结构制作施工五、钢结构安装施工六、施工进度计划七、确保文明、安全施工保证措施八、质量保证措施1一、编制依据1.招标文件。2.各种施工技术规范及相关文件。3、按照业主的要求目标及合同文件的要求进行编制。4、根据我公司的技术、装备、人员素质等条件采取科学的方法、先进的管理、优化的配置、完善的措施进行编制。5、根据本工程特点采取合理的施工方案和施工管理措施进行编制。二、工程概况本工程为安钢3#烧结机工程外围配套第二原料场改造项目，包括G108、G205B皮带廊钢结构，G107、G205A皮带廊局部钢结构，以及G204皮带廊、18#转运站钢结构改造部分。总工程量约为：600吨。三、施工组织与机构3.1项目组织机构及管理⑴钢结构项目经理部组织机构设计单位监理单位项目经理技术部质量部安全部业主2⑵钢结构安装经理部职能如下：①成立以项目经理为核心的安装项目经理部。②成立以项目总工程师为首的钢结构施工技术小组，负责研究解决设计、制作、安装过程中可能出现的重大技术问题。③安装项目经理部主要职能包括：a．编制本工程施工质量计划。b．编制施工组织设计、单项工程施工专项方案。c.协助总包单位落实各项现场准备工作。d.解决钢结构图纸中的一切问题，负责落实图纸变更、技术洽商。e.解决钢结构施工中的技术问题。f.制定并控制钢结构施工中各项施工进度计划。g.制作、安装过程的质量控制和检测。h.负责钢结构技术资料收集管理工作。i.在施工中与各方密切配合，提供良好服务。j.定期参加与业主、监理单位组织的工程协调会，及时解决施工中出现的各种问题。k.加强图纸细化工作。利用CAD技术对钢结构施工进行图纸节点细化。⑶钢结构施工劳动力组织3.2项目人员配置⑴管理人员：①项目经理1人②项目副经理1人③工程师1人④质量总监1人⑤安全总监1人⑵钢结构施工人员组织一览表序号工种人数序号工种人数1施工员28起重工4安装专业土建专业防腐保温专业32技术员29安装工103质量员210架子工24安全员211测量15机加工612司机46电焊工15137装配工12143.3施工机械设备配置序号品名规格单位数量用途1钢丝绳Φ30根若干结构吊装2卡环10t、6t个20结构吊装3兜带副8彩钢瓦搬运4吊装夹具3吨个6钢梁吊装5活动扳手8寸—20寸个12紧固螺栓6手动葫芦1-2吨个20临时固定7角向磨光机Φ125台2磨焊缝8电焊机500A台20焊接9滑轮套8次结构安装10吊车16t台2结构安装11吊车50t台2结构安装12吊车25t台2结构安装13半自动气割机台15下料14CO2保护焊机台15焊接15型钢矫直机台2矫正16台式转床台4钻孔417磁铁钻台8钻孔18埋弧焊机台4焊接1930t平板车台2运输20装载机台2牵引及场地平整四、钢结构制作施工4.1本工程钢结构构件数量多，工程量大。均采用半自动切割小车，保证切割成形的尺寸和切割质量。H型钢面板与腹板焊接采用埋弧自动焊，保证焊接质量，构件除锈为喷沙除锈。工艺流程如下：板材划线非制孔件制孔件号料下料划线划线下料矫正下料下料矫正坡口加工矫正矫正坡口加工制孔组装抛丸清理拼装焊接矫正整体检验焊接矫正油漆编号包装型钢具体施工工艺如下：1.材料确认1.1此工序为材料检验部分，其内容包括对工程所选用的型号、规格的确认以及材料的质量检查。1.2质量检测标准：应符合设计要求及国家现行标准的规定。1.3检验方法：检查钢材质量证明书，必要时复验。用钢卷尺、卡尺检查规格。51.4填写材料报验单。2.划线2.1放样划线前，应将材料置于平台上放平，如现场条件无法放平的，需设置临时的放样平台。2.2注意预留制作余量，制作时的焊接收缩余量；切割、开坡口、端头加工的余量；安装预留尺寸要求。2.3划线前，材料的弯曲和变形应予以矫正。2.4划线方法：先于材料的直角处利用直角线法划出垂直线。要求边缘不平处应在垂直线外侧至少10mm以上。以垂直线为基准，将构件的下料尺寸线划出，并同时标明尺寸数据。如用半自动切割机进行切割下料的，同时应划出轨道线，并标明切割线与轨道线，避免割错。2.5放样和样板的允许偏差见《钢结构工程...
