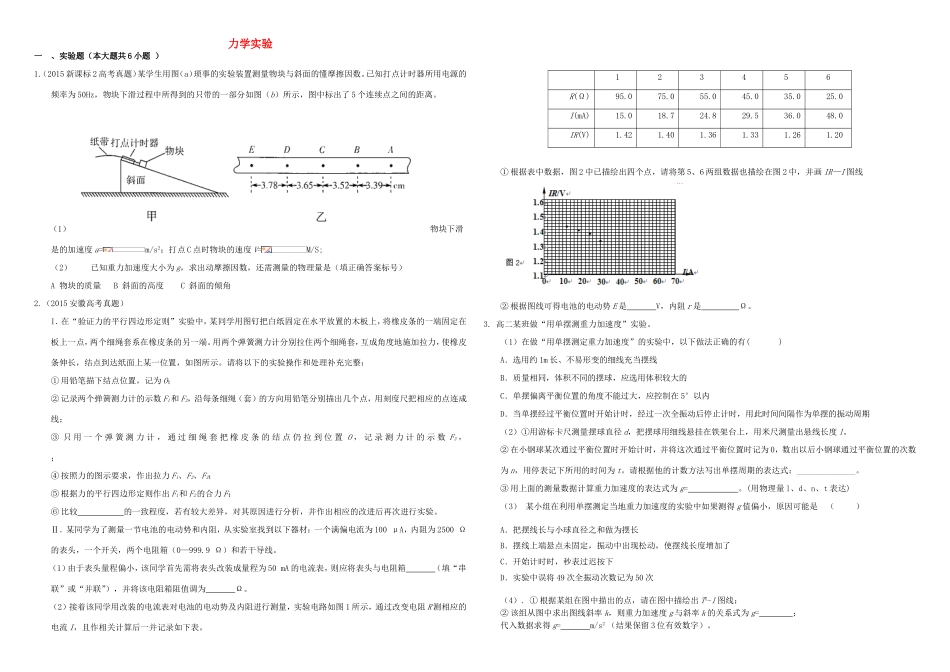

力学实验一、实验题（本大题共6小题）1.（2015新课标2高考真题）某学生用图（a）琐事的实验装置测量物块与斜面的懂摩擦因数。已知打点计时器所用电源的频率为50Hz，物块下滑过程中所得到的只带的一部分如图（b）所示，图中标出了5个连续点之间的距离。（1）物块下滑是的加速度a=m/s2；打点C点时物块的速度V=M/S;（2）已知重力加速度大小为g，求出动摩擦因数，还需测量的物理量是（填正确答案标号）A物块的质量B斜面的高度C斜面的倾角2.（2015安徽高考真题）I．在“验证力的平行四边形定则”实验中，某同学用图钉把白纸固定在水平放置的木板上，将橡皮条的一端固定在板上一点，两个细绳套系在橡皮条的另一端。用两个弹簧测力计分别拉住两个细绳套，互成角度地施加拉力，使橡皮条伸长，结点到达纸面上某一位置，如图所示。请将以下的实验操作和处理补充完整：①用铅笔描下结点位置，记为O；②记录两个弹簧测力计的示数F1和F2，沿每条细绳（套）的方向用铅笔分别描出几个点，用刻度尺把相应的点连成线；③只用一个弹簧测力计，通过细绳套把橡皮条的结点仍拉到位置O，记录测力计的示数F3，；④按照力的图示要求，作出拉力F1、F2、F3；⑤根据力的平行四边形定则作出F1和F2的合力F；⑥比较的一致程度，若有较大差异，对其原因进行分析，并作出相应的改进后再次进行实验。Ⅱ．某同学为了测量一节电池的电动势和内阻，从实验室找到以下器材：一个满偏电流为100μA，内阻为2500Ω的表头，一个开关，两个电阻箱（0—999.9Ω）和若干导线。（1）由于表头量程偏小，该同学首先需将表头改装成量程为50mA的电流表，则应将表头与电阻箱（填“串联”或“并联”），并将该电阻箱阻值调为Ω。（2）接着该同学用改装的电流表对电池的电动势及内阻进行测量，实验电路如图1所示，通过改变电阻R测相应的电流I，且作相关计算后一并记录如下表。123456R(Ω)95.075.055.045.035.025.0I(mA)15.018.724.829.536.048.0IR(V)1.421.401.361.331.261.20①根据表中数据，图2中已描绘出四个点，请将第5、6两组数据也描绘在图2中，并画IR—I图线②根据图线可得电池的电动势E是V，内阻r是Ω。3.高二某班做“用单摆测重力加速度”实验。（1）在做“用单摆测定重力加速度”的实验中，以下做法正确的有()A．选用约1m长、不易形变的细线充当摆线B．质量相同，体积不同的摆球，应选用体积较大的C．单摆偏离平衡位置的角度不能过大，应控制在5°以内D．当单摆经过平衡位置时开始计时，经过一次全振动后停止计时，用此时间间隔作为单摆的振动周期（2）①用游标卡尺测量摆球直径d，把摆球用细线悬挂在铁架台上，用米尺测量出悬线长度l。②在小钢球某次通过平衡位置时开始计时，并将这次通过平衡位置时记为0，数出以后小钢球通过平衡位置的次数为n，用停表记下所用的时间为t。请根据他的计数方法写出单摆周期的表达式：______________。③用上面的测量数据计算重力加速度的表达式为g=。(用物理量l、d、n、t表达)（3）某小组在利用单摆测定当地重力加速度的实验中如果测得g值偏小，原因可能是（）A．把摆线长与小球直径之和做为摆长B．摆线上端悬点未固定，振动中出现松动，使摆线长度增加了C．开始计时时，秒表过迟按下D．实验中误将49次全振动次数记为50次（4）.①根据某组在图中描出的点，请在图中描绘出T2-l图线；②该组从图中求出图线斜率k，则重力加速度g与斜率k的关系式为g=；代入数据求得g=m/s2（结果保留3位有效数字）。图14.某同学为了探究物体在斜面上运动时摩擦力与斜面倾角的关系，设计实验装置如图。长直平板一端放在水平桌面上，另一端架在一物块上。在平板上标出A、B两点，B点处放置一光电门，用光电计时器记录滑块通过光电门时挡光的时间，实验步骤如下：①用游标卡尺测测最滑块的挡光长度d，用天平测量滑块的质量m；②用直尺测量A、B之间的距离s，A点到水平桌面的垂直距离h1，B点到水平桌面的垂直距离h2；③将滑块从A点静止释放．由光电计时器读出滑块的挡光时间t；④重复步骤③数次，井求挡光时间的平均值⑤利用所测数据求出摩擦力f和斜面倾角的余弦值cosα；⑥多次改变斜面的倾角，重复实验步骤②③④⑤做出f...
